New

E5CD-H

温控器 (数字温控器) 高性能型 (48 x 48 mm)

E5CD-H

可实现高分辨率和高精度输入。搭载专门面向数字行业的功能。采用Push-In Plus端子台可削减配线工时。

信息更新: 2025年8月22日

额定值

电源电压		电源电压A型：AC100～240V 50 / 60Hz 电源电压D型：AC24V 50/60Hz / DC24V
容许电压变化范围		电源电压的85～110%
功耗		选装件-000型：5.2VA以下 (AC100～240V)、3.1VA以下 (AC24V) / 1.6W以下 (DC24V) 上述以外：6.5VA以下 (AC100～240V)、4.1VA以下 (AC24V) / 2.3W以下 (DC24V)
传感器输入		温度输入热电偶：K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ 铂电阻测温体：Pt100、JPt100 模拟量输入电流输入：4～20mA、0～20mA 电压输入：1～5V、0～5V、0～10V
输入阻抗		电流输入150Ω以下、电压输入1MΩ以上 (连接ES2-HB-N/THB-N时，请按1:1连接使用)
控制方式		ON/OFF或2自由度PID (带自动调谐)
控制输出 1/2	继电器输出	1a AC250V 3A (电阻负载) 电气寿命10万次最小适用负载 5V 10mA (参考值)
	电压输出 (SSR驱动用)	输出电压 DC12V±20% (PNP) 最大负载电流 21mA、带短路保护回路
	线性电流输出	DC4～20ｍA/DC0～20mA 负载：500Ω以下分辨率：约10,000
辅助输出	点数	2点
辅助输出	输出规格	继电器输出 1a AC250V、2A (电阻负载) 电气寿命10万次最小适用负载 5V 10mA (参考值)
事件输入	点数	最大2点
	外部接点输入规格	有接点输入时：ON：1kΩ以下 OFF：100kΩ以上
		无接点输入时：ON：残余电压1.5V以下 OFF：漏电流0.1mA以下
		流出电流：约7mA (每个接点)
传送输出	点数	1点 (取决于机型)：带传送输出型
传送输出	输出规格	电流输出：DC4～20mA 负载：500Ω以下分辨率：约10,000 线性电压输出：DC1～5V 负载：1kΩ以上分辨率：约10,000
设定方式		使用前面板键进行数字设定
指示方式		11段数字显示、单独状态指示灯、光柱显示字符高度 PV：15.0mm、SV：6.5mm
BANK切换功能		有 (BANK数：8) 本地SP、报警设定值、PID组No. (PID常数、操作上下限制等)
其他功能		适应控制、自动滤波调整功能、水冷输出调整功能、预兆数据 (通电时间监控、控制输出ON/OFF次数监控)、外部干扰抑制功能 (预控制功能)、D-AT (外部干扰自动调谐功能)、参数屏蔽功能、电源接通时的动作指定功能、手动输出、加热冷却控制、回路断线报警功能、SP斜度、报警功能、加热器断线检测功能 (包括SSR故障)、40%AT、100%AT、操作量限制、输入数字滤波器、ROBUST 调谐、PV输入补偿、运行/停止、保护、开平方运算功能、操作量变化率限制、简易运算、温度状态显示功能、简易程序功能、输入移动平均、显示亮度设定
使用环境温度		-10～+55°C (无结冰、无结露) / 3年保修时：标准单件安装-10～+50°C (无结冰、无结露)
使用环境湿度		相对湿度25～85%
保存温度		-25～+65°C (无结冰、无结露)
高度		2,000m以下
推荐保险丝		T2A、AC250V 延时低熔断容量
设置环境		过电压类别Ⅱ、2级污染 (EN/IEC/UL 61010-1)

输入范围

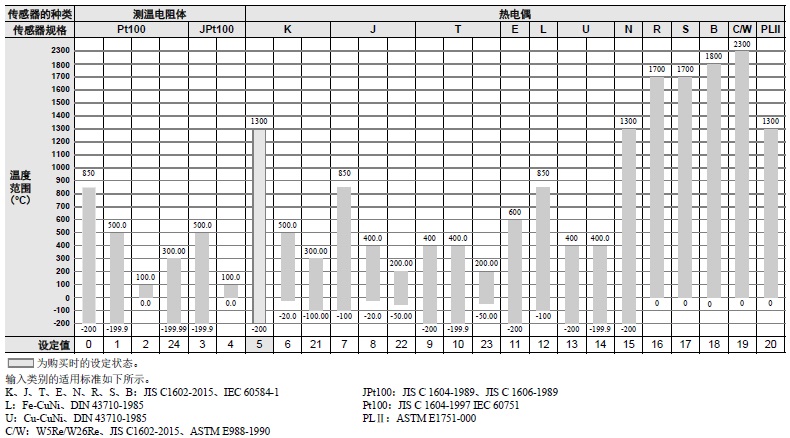

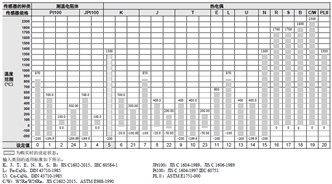

温度输入

模拟量输入

输入类别	电流		电压
输入规格	4～20mA	0～20mA	1～5V	0～5V	0～10V
设定范围	通过缩放，在以下任意范围内使用 -19999～32400 -1999.9～3240.0 -199.99～324.00 -19.999～32.400
设定值	25	26	27	28	29

报警类别

报警类别可从以下17种中按不同警报单独进行设定。初始值为“2：上限”。（注）
作为输出，分配到辅助输出。而且，还可以指定ON延时、OFF延时（0～999s）。
注. 对于带加热器断线、SSR故障检测功能的机型，“报警1”为“加热器报警（HA）”，出厂时不显示“报警类别1”。
启用报警1功能时，请通过输出分配分配报警1。

设定值	报警类别	报警输出功能		功能说明
设定值	报警类别	正报警值(X)	负报警值(X)	功能说明
0	无报警功能	输出OFF		无报警功能。
1	上下限 *1		＊2	使用报警上限值 (H) 设定相对于目标值 (SP)的上方偏差，使用报警下限值 (L) 设定相对于目标值 (SP)的下方偏差。偏差外时ON。
2 (初始值)	上限			使用报警值 (X) 设定相对于目标值 (SP) 的上方偏差。大于偏差时变为ON。
3	下限			使用报警值 (X) 设定相对于目标值 (SP) 的下方偏差。小于偏差时变为ON。
4	上下限范围 *1		＊3	使用报警上限值 (H) 设定相对于目标值 (SP)的上方偏差，使用报警下限值 (L) 设定相对于目标值 (SP)的下方偏差。偏差内时变为ON。
5	带上下限待机时序 *1	＊5	＊4	“1：上下限”的报警动作有待机时序。*6
6	带上限待机时序			“2：上限”的报警动作有待机时序。*6
7	带下限待机时序			“3：下限”的报警动作有待机时序。*6
8	绝对值上限			无论目标值 (SP) 如何，当前值 (PV) 大于报警值 (X) 时报警ON。
9	绝对值下限			无论目标值 (SP) 如何，当前值 (PV) 小于报警值 (X) 时报警ON。
10	带绝对值上限待机时序			“8：绝对值上限”的报警动作有待机时序。*6
11	带绝对值上限待机时序			“9：绝对值下限”的报警动作有待机时序。*6
12	LBA (仅报警1类别)	――		＊7
13	PV变化率报警	――		＊8
14	SP绝对值上限			目标值 (SP) 大于报警值 (X) 时报警ON。
15	SP绝对值下限			目标值 (SP) 小于报警值 (X) 时报警ON。
16	MV绝对值上限* 9	标准控制时	标准控制时	操作量 (MV) 大于报警值 (X) 时报警ON。
16	MV绝对值上限* 9	加热冷却控制时 (加热侧操作量)	加热冷却控制时 (加热侧操作量)	操作量 (MV) 大于报警值 (X) 时报警ON。
17	MV绝对值下限 *9	标准控制时	标准控制时	操作量 (MV) 小于报警值 (X) 时报警ON。
17	MV绝对值下限 *9	加热冷却控制时 (冷却侧操作量)	加热冷却控制时 (冷却侧操作量)	操作量 (MV) 小于报警值 (X) 时报警ON。

*1. 设定值1、4、5可单独设定报警类别的上、下限值，使用L、H表示。
*2. 设定值：1 上下限报警

*3. 设定值：4 上下限范围

*4. 设定值：5 带上下限待机时序报警
  “*2”的上下限报警
        • 情况1、2时，
　滞后在上限/下限重合时，始终OFF
        • 情况3时，始终OFF
*5. 设定值：5 带上下限待机时序报警
滞后在上限/下限重合时，始终OFF
icon_01 *6. 请参照“E5□D-H 数字温控器用户手册”（Man. No.：H239-CN5-01）中的“待机时序重启”。
icon_01 *7. 请参照“E5□D-H 数字温控器用户手册”（Man. No.：H239-CN5-01）“5-15项回路断线报警”中的“回路断线报警（LBA）”。
icon_01 *8. 请参照“E5□D-H 数字温控器用户手册”（Man. No.：H239-CN5-01）“4-10项输出报警输出”中的“●PV变化率报警”。
*9. 加热冷却控制时，MV绝对值上限报警仅对加热侧操作量发挥作用；MV绝对值下限报警仅对冷却侧操作量发挥作用。

性能

*电压的影响 2**
指示精度 (单独安装、环境温度23°C)		热电偶：(指示值±0.1%或±1°C中的较大值) ±1位以下 *1 铂测温电阻体：(指示值±0.1%或±0.5°C中的较大值) ±1位以下模拟量输入：±0.1%FS±1位以下 CT输入：±5%FS±1位以下
传送输出精度		±0.3%FS以下
*温度的影响 2**		热电偶输入 (R、S、B、C/W、PLⅡ)：(指示值±1%或±10°C中的较大值) ±1位以下其它热电偶输入：(指示值±1%或±4°C中的较大值) ±1位以下 *3 铂测温电阻体输入：(指示值±1%或±2°C中的较大值) ±1位以下模拟量输入：±1%FS±1位以下 CT输入：±5%FS±1位以下
电磁干扰的影响 (根据EN 61326-1)
输入采样周期		50ms
灵敏度调节		温度输入：0.1～999.9°C或°F (0.1°C/°F单位) 模拟量输入：0.01～99.99%FS (0.01%FS单位)
比例带 (P) 冷却用比例带 (P)		温度输入：0.1～3240.0°C或°F (0.1°C/°F单位) 模拟量输入：0.1～999.9%FS (0.1%FS单位)
积分时间 ( I ) 4 冷却用积分时间 ( I )4		标准/加热冷却：0～9999s (1s单位) 0.0～3240.0s (0.1s单位)
微分时间 (D) 4 冷却用微分时间 (D)4		0～9999s (1s单位) 0.0～3240.0s (0.1s单位)
适应控制专用	目标值响应用比例带 (P)	温度输入：0.1～3240.0°C或°F (0.1°C/°F单位)
	目标值响应用积分时间 (I)	0～9999s (1s单位)、0.0～3240.0s (0.1s单位) *4
	目标值响应用微分时间 (D)	0～9999s (1s单位)、0.0～3240.0s (0.1s单位) *4
	干扰用比例带 (P)	温度输入：0.1～3240.0°C或°F (0.1°C/°F单位)
	干扰用积分时间 (I)	0～9999s (1s单位)、0.0～3240.0s (0.1s单位) *4
	干扰用微分时间 (D)	0～9999s (1s单位)、0.0～3240.0s (0.1s单位) *4
控制周期		0.1、0.2、0.5、1～99s (1s单位)
手动复位值		0.0～100.0% (0.1%单位)
报警设定范围		-19999～32400 (MV报警除外) 温度输入：小数点位置根据所选传感器自动设定。模拟量输入：小数点位置取决于“小数点位置”的设定。 -1999.9～3240.0 (MV报警)
信号源电阻的影响		热电偶：0.1°C/Ω以下 (100Ω以下)、铂电阻测温体：0.1°C/Ω以下 (10Ω以下)
绝缘电阻		20MΩ以上 (施加DC500V)
耐电压		AC100～240V：AC3,000V 50或60Hz 1min (异极充电部端子) AC/DC 24V：AC3,000V 50或60Hz 1min (异极充电部端子)
振动	误动作	10～55Hz 20m/s² 3轴方向 10min
振动	耐久	10～55Hz 20m/s² 3轴方向 2h
冲击	误动作	100m/s² 3轴方向各3次
冲击	耐久	300m/s² 3轴方向各3次
重量		本体：约130g 安装适配器：约10g
防水防尘等级		正面：IP66/UL Type1、后盖：IP20、端子部：IP00
存储器保护		非易失性存储器 (写入次数：100万次)
设定工具		E5CD-H：CX-Thermo Ver.4.70以上
设定工具用端口		E5CD-H的顶面：使用USB-串行转换电缆E58-CIFQ2与计算机的 USB端口相连 *5
标准	认证标准	cULus：UL 61010-1/CSA C22.2 No.61010-1、韩国无线电规则 (电波法：KC标志)
标准	适用标准	EN 61010-1 (IEC 61010-1)、RCM规格
EMC指令		EMI EN 61326-1 6 辐射干扰电场强度 EN 55011 Group1 classA 噪音端子电压 EN 55011 Group1 classA EMS EN 61326-1 6 静电放电抑制能力 EN 61000-4-2 电磁场强度抑制能力 EN 61000-4-3 突发噪音抑制能力 EN 61000-4-4 传导性干扰波抑制能力 EN 61000-4-6 浪涌抑制能力 EN 61000-4-5 电压陷落/断电抑制能力 EN 61000-4-11

*1. K（-200～1300°C）、T、N的-100°C以下和U、L为±2°C±1位以下。B的400°C以下无规定。B的400～800°C：±3°C以下。
R、S的200°C以下：±3°C±1位以下。C/W：（±0.3%PV或±3°C的较大值）±1位以下。
PLⅡ：（±0.3%PV或±2°C的较大值）±1位以下。
*2. 条件：环境温度：-10°C～23°C～55°C 电压范围：额定电压的-15～+10%
*3. K传感器的-100°C以下为±10°C以内
*4. 单位因“积分/微分时间单位”的设定而异。
*5. 外部串行通信（RS-485）与USB-串行转换电缆通信可同时使用
*6. 工业用电磁环境（EN/IEC 61326-1 第2表）

USB-串行转换电缆规格

支持操作系统	Windows 7/8/10/11
支持软件	CX-Thermo Ver.4.70以上
支持机型	E5□C-T系列、E5□C系列、E5CB系列、E5□D系列、E5□D-H系列
USB I/F标准	符合USB Specification 2.0
DTE速度	38,400bps
连接器规格	计算机侧：USB (A型插头) 温控器侧：专用串行连接器
电源	总线电源 (由USB主控制器供电) *1
电源电压	DC5V
消耗电流	最大450mA
输出电压	DC4.7±0.2V (由USB-串行转换电缆向温控器供电)
输出电流	最大250mA (由USB-串行转换电缆向温控器供电)
使用环境温度	0～+55°C (无结冰、无结露)
使用环境湿度	相对湿度10～80%
保存温度	-20～+60°C (无结冰、无结露)
保存湿度	相对湿度10～80%
高度	2,000m以下
重量	约120g

Windows是美国Microsoft Corporation在美国及其他国家或地区的注册商标。
*1. USB端口请使用High-Power端口。
注. 计算机上需要安装驱动器。关于安装方法，请参见电缆附带的使用说明书。

通信性能

传送线路连接	RS-485：多点
通信方式	RS-485 (2线式半双工)
同步方式	起停同步
协议	CompoWay/F、Modbus
通信速度 *	9,600、19,200、38,400、57,600、115,200bps
传送代码	ASCII
数据位长 *	7、8位
停止位长 *	1、2位
错误检测	垂直奇偶校验 (无、偶数、奇数) BCC (块校验字符) CompoWay/F时 CRC-16Modbus时
流量控制	无
接口	RS-485
重试功能	无
通信缓存	217字节
通信响应发送等待时间	0～99ms 初始值：20ms

* 通信速度、数据位长、停止位长、垂直奇偶校验的设定可通过“通信设定菜单”分别单独设定。

通信功能

无程序通信功能	通过PLC的存储器读写或运行/停止E5CD-H的参数的功能。 E5CD-H自动与PLC通信，因此无需创建通信程序。可连接台数：最多32台 (FX3最多为16台) 适用PLC：欧姆龙制PLC CS/CJ/CP/NJ系列、NX1P 三菱电机制PLC MELSEC-Q/L/FX3/iQ-R系列基恩士公司制PLC KEYENCE KV系列
复制功能 *	在所连接的温控器之间，可通过设定为主站的温控器将设定参数复制到从站上。

MELSEC是三菱电机株式会社的注册商标。
KEYENCE是株式会社基恩士的注册商标。
* 支持无程序通信功能。

电流检测器（CT）（另售）额定值

	E54-CT1 E54-CT3	E54-CT1L E54-CT3L
耐电压	AC1,000V (1min)	AC1,500V (1min)
耐振动	50Hz、98m/s²
重量	约11.5g (54-CT1) 约50g (54-CT3)	约14g (54-CT1L) 约57g (54-CT3L)
附件	仅E54-CT3 触头 (2个) 插头 (2个)	无

加热器断线、SSR故障

CT输入 (加热器电流检测用)	单相加热器用检测功能型：1点单相或三相加热器用检测功能型：2点
最大加热器电流	AC50A
输入电流值指示精度	±5%FS±1位以下
加热器断线报警设定范围 *1	0.1～49.9A (0.1A单位) 检测最小ON时间：100ms *3
SSR故障报警设定范围 *2	0.1～49.9A (0.1A单位) 检测最小OFF时间：100ms *4

*1. 测量控制输出ON时的加热器电流，若小于设定值（加热器断线检测电流值），加热器断线报警输出为ON。
*2. 测量控制输出OFF时的加热器电流，若大于设定值（SSR故障检测电流值），SSR故障报警输出为ON。
*3. 控制周期为0.1s、0.2s时，该时间为30ms
*4. 控制周期为0.1s、0.2s时，该时间为38ms

控制输出继电器的电气寿命曲线（参考值）
