E5CD-H

设定工具用端口位于本产品的顶面。
使用设定工具时，用于连接计算机与温控器。
连接时，需要专用的USB-串行转换电缆（E58-CIFQ2）。
详细的连接方法请参照USB-串行转换电缆的使用说明书。

注. 请勿在连接USB-串行转换电缆的状态下使用本产品。

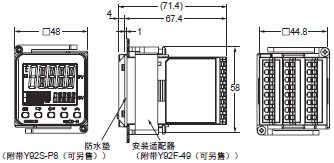

• 安装面板的厚度为1～5mm。
• 请注意，上下方向无法紧密安装。（请保持安装间隔）
• 若需要防水，安装时请向本体插入防水垫。
• 安装使用多台温控器时，请避免使温控器的环境温度超过规格值。
• 组合使用Y92A-48N和USB-串行转换电缆时，请将控制柜的厚度控制在1～3mm以内。
• 组合使用Y92S-P8和USB-串行转换电缆时，请将控制柜的厚度控制在1～3mm以内。

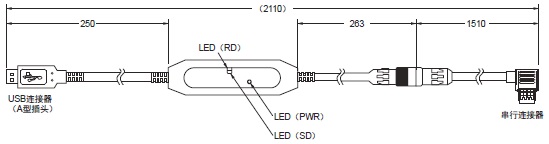

E58-CIFQ2

产品随附。
防水垫遗失、损坏时，请另行订购。
使用防水垫时，防水防尘等级为IP66。
（为确保达到IP66的防水等级，防水垫会因使用环境发生老化、收缩或硬化，因此建议定期更换。
定期更换时期因使用环境而异。请用户自行确认。大致以3年以下为更换标准。）

贯通电流 (Io) 与输出电压 (Eo) 特性 (参考值)

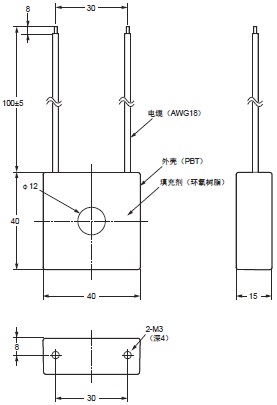

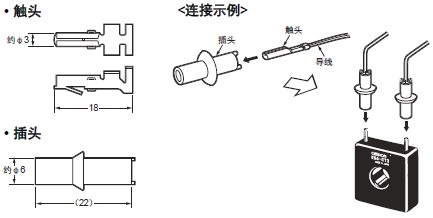

E54-CT1、E54-CT1L

加热器最大连续电流：50A（50/60Hz）
匝数：400±2匝
绕线电阻：18±2Ω

贯通电流 (Io) 与输出电压 (Eo) 特性 (参考值)

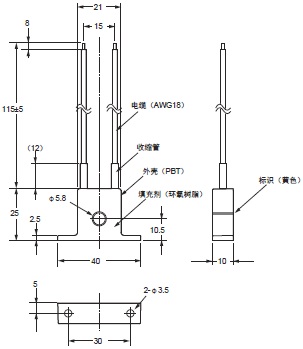

E54-CT3、E54-CT3L

加热器最大连续电流：120A（50/60Hz）
（但是，欧姆龙温控器的连续最高加热器电流值为50A。）
匝数：400±2匝
绕线电阻：8±0.8Ω

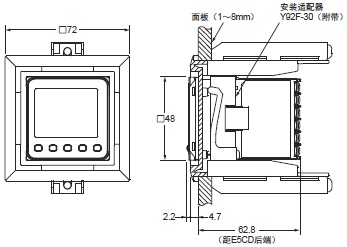

注
1. 请在面板加工为E5B□尺寸时使用。
2. 适配器的颜色为黑色。
3. 使用Y92F-45时，无法使用USB-串行转换电缆 E58-CIFQ2。
      通过USB-串行转换电缆进行设定时，请在安装面板前进行设定。
4. 无法组合使用本体随附的Y92F-49。

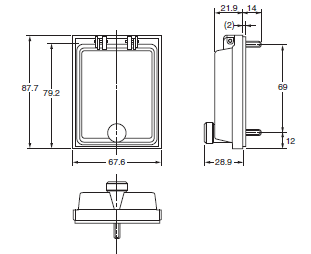

Y92A-48N

产品随附。
遗失、损坏时，请另行订购。

注. 无法在安装了防水垫的状态下使用。

软质型前盖。
可在装有罩盖的状态下操作产品。

硬质型前盖。
请用于防止误操作等。
