2000年9月生产终了商品
2013年1月作成
停产日期：2012年3月末
注意事项
关于使用C200H用的底板进行替代，可以在C200H用的底板模块上使用推荐替代产品C200HX/HG/HE（SYSMACα）的CPU单元与电源单元，但需要专用底板连接器进行连接
使用SYSMAC α系列的扩展底板替代的时候，底板，电源需要更换，扩展模块可以继续使用
将在产品停产后的7年内提供维修及保养服务
对应机种的修理截止时间为2019年3月
底板连接器C200HW-AB001
使用上的限制
1. SYSNET链接单元，SYSMAC LINK单元，PC卡单元，控制器链接单元无法使用C200HW-AB001连接。
2. C200HX/HG/HE的CPU单元使用C200H用的底板时，有以下的限制：
|
底板型号 |
16点输入输出单元 |
中断输入单元 |
|
C200H-BC□□1 |
不可以使用 |
不可以使用 |
|
C200H-BC□□1-V1 |
可以使用 |
|
|
C200H-BC□□1-V2 |
只能添加1个 |
3. C200HX/HX/HE不能使用的以下几个模块，使用C200H用的底板也不能使用。
|
型号 |
|
|
C200H-ID001 |
无电压NPN输入单元 |
|
C200H-ID002 |
无电压PNP输入单元 |
与停产产品的差异
|
型号 |
本体颜色 |
外形尺寸 |
接线 |
安装尺寸 |
性能规格 |
操作等级 |
操作方法 |
|
SYAMAC α |
** |
** |
** |
** |
* |
** |
** |
|
C200H-□D□□□ |
** |
** |
* |
** |
** |
** |
** |
|
C200H-OC222N |
** |
** |
** |
- |
** |
** |
** |
|
C200H-OC224/226N |
** |
** |
** |
** |
** |
** |
** |
|
CS1W-SCU/-SCB |
** |
** |
* |
* |
—— |
—— |
—— |
|
CJ1W-AD041-V1 |
—— |
—— |
—— |
—— |
* |
* |
—— |
|
CS1W-AD041-V1 |
* |
* |
—— |
* |
* |
* |
—— |
|
C200H-AD003 |
** |
** |
—— |
** |
* |
* |
* |
|
CJ1W-DA041 |
—— |
—— |
—— |
—— |
* |
* |
—— |
|
CS1W-DA041 |
* |
* |
—— |
* |
* |
* |
* |
|
C200H-DA003 |
** |
** |
—— |
** |
* |
* |
* |
|
C200H-DA004 |
** |
** |
—— |
** |
* |
* |
* |
**：完全兼容
*：有些变化/几乎兼容
——：不兼容
—：无相应规格

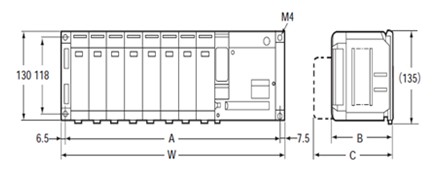

外形尺寸和端子排列
|
停产产品 |
推荐替代产品 |
|
C200HS-CPU□□（-E） |
SYSMACα
|
|
外形尺寸一样
|
|
|
C200H-□D□□□-N |
C200H-□D□□□ |
|
除了附带连接器，其他都一样 |
|
|

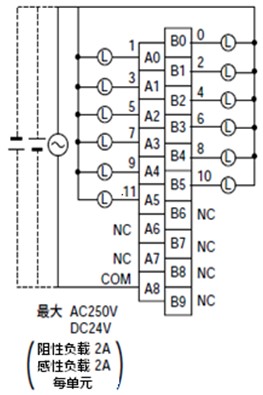

C200H-OC222V |
C200H-OC222N |
|
外形尺寸是一样的 |
端子排列是一样的 |
|
|
|
|

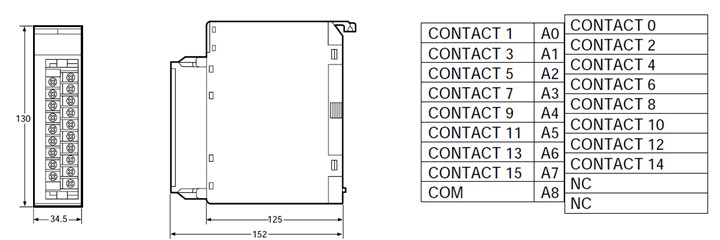

C200H-OC224V |
C200H-OC224N |
|
|
|
|
C200H-OC226 |
C200H-OC226N |
|
外形尺寸是一样的 |
端子排列是一样的 |
|
|
|
|
C200H-IDS21 |
CS1W-SCU21 |
|
|
|
停产型号与推荐替代型号：
CPU单元：
|
停产型号 |
推荐型号 |
|||
|
CPU单元 |
SYSMAC α |
CS1 |
C200HS |
|
|
① |
C200H-CPU01 |
C200HE-CPU11(-Z) |
CS1G-CPU42 |
C200HS-CPU01 |
|
C200H-CPU02 |
C200HS-CPU03 |
|||
|
C200H-CPU03 |
||||
|
② |
①使用8K的存储卡时 |
C200HE-CPU32(-Z) |
CS1G-CPU42 |
与①相同 |
|
③ |
①使用上位链接单元C120-LK201/202时 |
C200HE-CPU42(-Z) |
CS1G-CPU42 |
C200HS-CPU21 |
|
C200HS-CPU23 |
||||
|
④ |
C200H-CPU21 |
C200HE-CPU32(-Z) |
CS1G-CPU42 |
与①相同 |
|
C200H-CPU22 |
||||
|
C200H-CPU23 |
||||
|
⑤ |
④使用上位链接单元C120-LK201/202时 |
C200HE-CPU42(-Z) |
CS1G-CPU42 |
与③相同 |
|
⑥ |
C200H-CPU11 |
C200HE-CPU32(-Z)+C200HW-COM01 |
CS1G-CPU42 |
C200HS-CPU31+C200H-COM01/-COM02 |
|
⑦ |
⑥使用上位链接单元C120-LK201/202时 |
C200HE-CPU42（-Z） ＋C200HW-COM01 |
CS1G-CPU42 |
|
|
电源 |
|
|
|
|
|
⑧ |
交流供电类型CPU |
以下型号选择其一： |
不需要 |
|
|
C200H-CPU01 |
||||
|
C200H-CPU02 |
||||
|
C200H-CPU11 |
||||
|
C200H-CPU21 |
||||
|
C200H-CPU22 |
||||
|
C200H-CPU31 |
||||
|
直流供电类型的CPU |
C200HW-PD024 |
|||
|
C200H-CPU03 |
||||
|
C200H-CPU23 |
||||
|
内存卡 |
注）内存卡没有马上停产 |
|||
|
⑨ |
RAM类型 |
|
|
|
|
C200H-MR431（电池类型） |
内置用户存储器，不需要 |
|
|
|
|
C200H-MR432（电容类型） |
||||
|
C200H-MR831（电池类型） |
内置用户存储器，不需要 |
|||
|
C200H-MR832（电容类型） |
||||
|
C200H-MR433（带时钟功能） |
||||
|
C200H-MR833（带时钟功能） |
||||
|
EEP-ROM类型 |
|
|
|
|
|
C200H-ME431 |
C200HW-ME04K |
HMC-EF861 |
C200HS-ME16K |
|
|
C200H-ME（带时钟功能） |
C200HW-ME04K |
|||
|
C200H-ME831 |
C200HW-ME08K |
|||
|
C200H-ME832（带时钟功能） |
C200HW-ME08K |
|||
|
C200H-MP831 |
形C200HS-MP16K |
HMC-EF861 |
C200HS-MP16K |
|
|
备注 |
CPU底板 |
需要使用SYSMAC α的底板。 |
CPU底板需要使用CS1系列用的。 |
可以继续使用C200H底板。 |
|
EEP-ROM单元和存储卡 |
请使用上电时自动传送 |
|||
|
变更时的注意点 |
使用推荐替代产品时，使用上有限制。包含硬件配置，程序与可以使用的外围设备，请参考各个型号的操作手册。 |
|||
电源单元：
|
停产型号 |
推荐型号 |
|
|
CS系列替代 |
CJ系列替代 |
|
|
C200H-PS221 |
C200HW-PA204 |
CJ1W-PA202 |
|
C200HW-PA204S |
||
|
C200HW-PA204R |
CJ1W-PA205R |
|
|
C200HW-PA209R |
||
|
C200H-PS211 |
C200HW-PD024 |
CJ1W-PD025 |
停产和维护的截止日期：2015年3月末
普通I/O单元：
|
停产产品 |
推荐替代产品 |
|
C200H-ID111-N |
C200H-ID111 |
|
C200H-ID215-N |
C200H-ID215 |
|
C200H-ID216-N |
C200H-ID216 |
|
C200H-ID217-N |
C200H-ID217 |
|
C200H-ID218-N |
C200H-ID218 |
|
C200H-ID501-N |
C200H-ID501 |
|
C200H-OD215-N |
C200H-OD215 |
|
C200H-OD218-N |
C200H-OD218 |
|
C200H-OD219-N |
C200H-OD219 |
|
C200H-OD501-N |
C200H-OD501 |
|
C200H-MD115-N |
C200H-MD115 |
|
C200H-MD215-N |
C200H-MD215 |
|
C200H-MD501-N |
C200H-MD501 |
停产的C200H-ID111-N系列是没有附带连接器（FCN-361J040-J2PX-V2）的型号。
标准品是附带的。
继电器输出单元：
|
停产产品 |
推荐替代产品 |
|
C200H-OC222V |
C200H-OC222N |
|
C200H-OC224V |
C200H-OC224N |
|
C200H-OC226 |
C200H-OC226N |
内部继电器是焊接到电路板上的，所以无法更换。（没有继电器插座）
模拟量输入单元：
|
停产产品 |
推荐替代产品 |
||
|
|
CJ系列 |
CS系列 |
C200H系列 |
|
C200H-AD001 |
CJ1W-AD041-V1 |
CS1W-AD041-V1 |
C200H-AD003 |
模拟量输出单元：
|
停产产品 |
推荐替代产品 |
||
|
|
CJ系列 |
CS系列 |
C200H系列 |
|
C200H-DA001 |
CJ1W-DA041 |
CS1W-DA041 |
C200H-DA003 |
|
C200H-DA004 |
|||

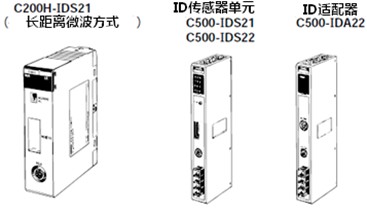

ID传感器单元/ID适配器:
|
停产产品 |
推荐替代产品 |
|
C200H-IDS21 |
CS1W-SCU21 * |
|
C500-IDS21 |
|
|
C500-IDS22 |
|
|
C500-IDA22 |
*V690系列天线可以使用V690-HMG01连接PLC，使用协议宏通讯。由于V620系列ID标签产品停产，对应单元也停产了。
