2011年3月生产终了商品
2013年1月作成
注意事项：
尺寸不同
输入端子和输出端子的位置不同
有大浪涌电流类型
有长启动时间类型
有不同的过载保护特性类型
不能并联
15V输出的型号(S8JX-G01515CD)没有欠电压报警显示
欠电压报警输出从继电器输出变更为晶体管输出
停产型号和替代型号：
|
停产型号 |
替代型号 |
||||||
|
3W |
5V |
0.6A |
S82K-00305 |
15W |
5V |
2A |
S8VS-01505 |
|
12V |
0.25A |
S82K-00312 |
12V |
1.2A |
S8VS-01512 |
||
|
15V |
0.2A |
S82K-00315 |
15V |
1A |
S8JX-G01515CD *4 |
||
|
24V |
0.13A |
S82K-00324 |
24V |
0.65A |
S8VS-01524 |
||
|
7.5W |
5V |
1.5A |
S82K-00705 |
15W |
5V |
2A |
S8VS-01505 |
|
12V |
0.6A |
S82K-00712 |
12V |
1.2A |
S8VS-01512 |
||
|
15V |
0.5A |
S82K-00715 |
15V |
1A |
S8JX-G01515CD *1 |
||
|
24V |
0.3A |
S82K-00724 |
24V |
0.65A |
S8VS-01524 |
||
|
±12V |
0.3A |
S82K-00727 |
12V |
1.2A |
S8VS-01512 *1 |
||
|
0.2A |
2个 |
||||||
|
±15V |
0.2A |
S82K-00728 |
15V |
1A |
S8JX-G01515CD*2个 |
||
|
0.2A |
*1,*4 |
||||||
|
15W |
5V |
2.5A |
S82K-01505 |
15W |
5V |
2A |
S8VS-01505 *2 |
|
12V |
1.2A |
S82K-01512 |
12V |
1.2A |
S8VS-01512 |
||
|
24V |
0.6A |
S82K-01524 |
24V |
0.65A |
S8VS-01524 |
||
|
30W |
5V |
5A |
S82K-03005 |
30W |
5V |
4A |
S8VS-03005 *3 |
|
12V |
2.5A |
S82K-03012 |
12V |
2.5A |
S8VS-03012 |
||
|
24V |
1.3A |
S82K-03024 |
24V |
1.3A |
S8VS-03024 |
||
|
50W |
24V |
2.1A |
S82K-05024 |
60W |
24V |
2.5A |
S8VS-06024 |
|
S8VS-06024□ *5 |
|||||||
|
90W |
24V |
3.75A |
S82K-09024 |
90W |
24V |
3.75A |
S8VS-09024 |
|
S82K-P09024 |
S8VS-09024□□ *6 |
||||||
|
100W |
24V |
4.2A |
S82K-10024 |
120W |
24V |
5A |
S8VS-12024 |
|
S82K-P10024 |
S8VS-12024□□ *6 |
||||||
*1. 两台连接实现 (±)电压输出。（具体参考接线）
*2. 输出功率10W (2A)。
*3. 输出功率20W (4A)。
*4. 没有欠电压报警指示。
*5. 有欠电压报警指示。
*6. 有欠电压报警指示和输出。
*7. UL2级规格产品。
外形尺寸和安装尺寸：
|
停产型号 |
|
S82K系列 |
|

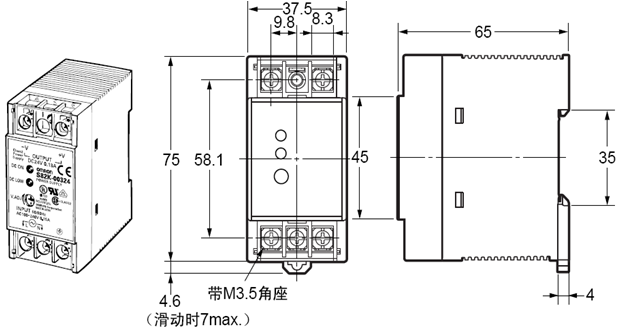

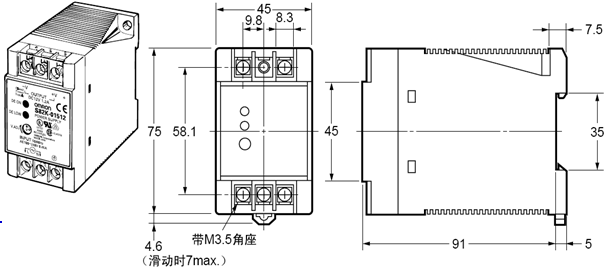

<3W,7.5W型> |
|
|
|
<15W型> |
|
|
|

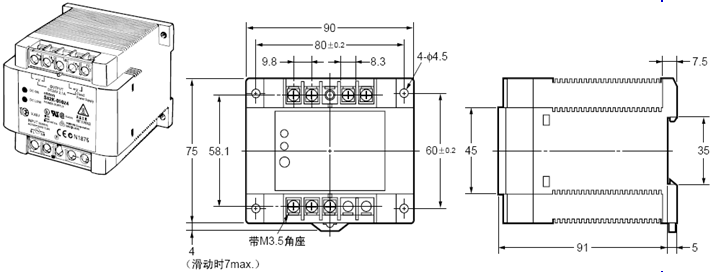

<30W,50W型> |
|
|
|

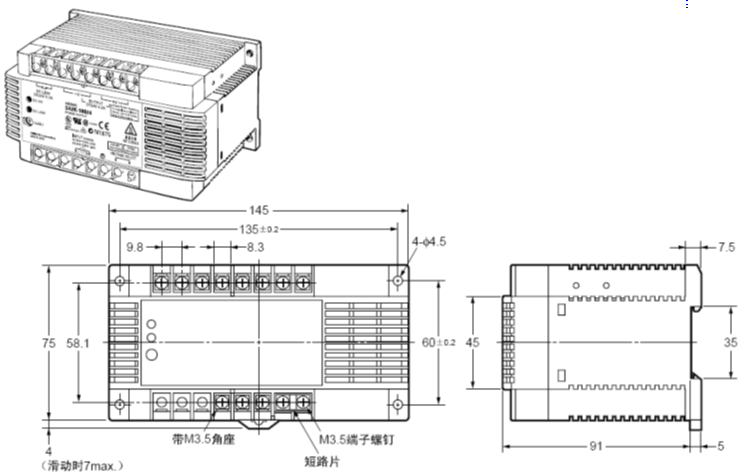

<90W,100W型> |
 |
外形尺寸和安装尺寸：
|
替代型号 |
|
S8VS系列 |
|

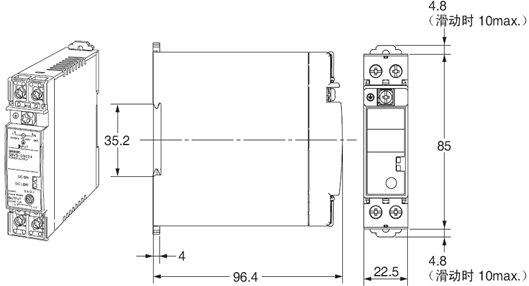

<15W(5V,12V,24V),30W 型> |
|
|
|

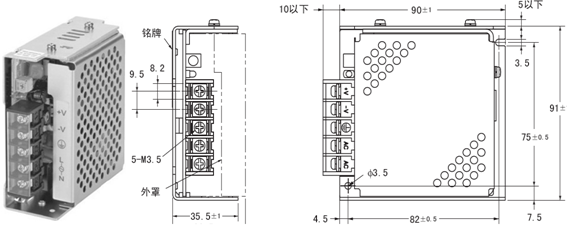

<15W(15V) 型> |
|
S8JX-G01515CD (15W) |
|
|
|

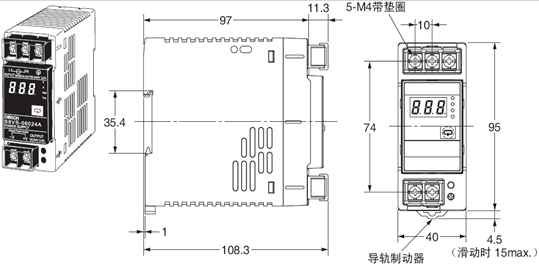

<60W 型> |
|
S8VS-06024 (60W) S8VS-06024□ (60W) |
|
|
|

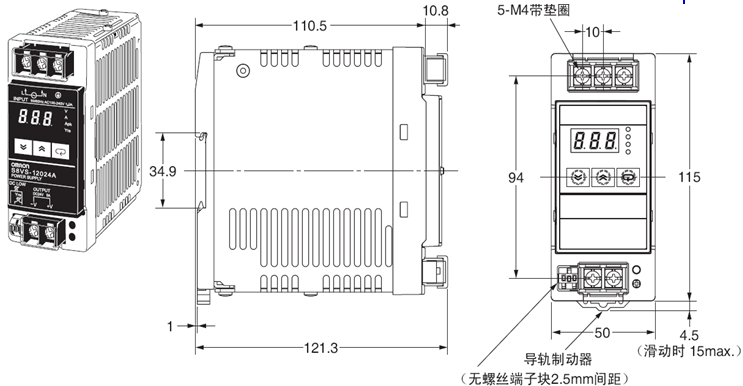

<90W,120W型> |
|
S8VS-09024(90W)/S8VS-12024(120W) |
|
S8VS-09024□□(90W)/S8VS-12024□□(120W) |
 |
接线端子：
|
停产型号 |
||
|
S82K系列 |
||
|

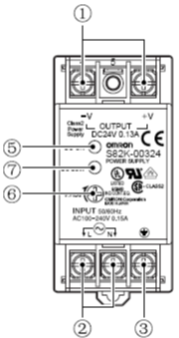

3W,7.5W（单一输出）型 |

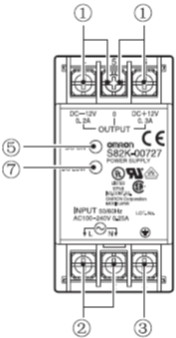

7.5W（±输出）型 |

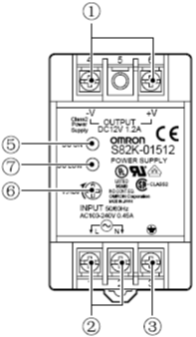

15W型 |
|
|
|
|
|
<30W,50W 型> |

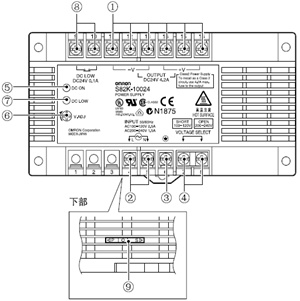

<90W,100W型> |
|
|
|
注. 仅S82K-P10024有并联运转切换开关。 |
|
|
①直流输出端子（+V、-V）/连接负载线。 |
||
|
②交流输入端子（L、N）/连接输入线。 |
||
|
③接地端子（ |
||
|
④交流输入切换端子（VOLTAGE SELECT）/选择100V、200V的输入电压。 |
||
|
⑤输出显示灯（DC ON）/直流输出ON时亮灯（绿色）。 |
||
|
⑥输出电压调整旋钮（V.ADJ）/进行输出电压的调整。 |
||
|
⑦欠电压显示灯（DC LOW）/检测出输出电压低下时亮灯（红色）。 |
||
|
⑧欠电压检测输出端子（DC LOW）/仅S82K-□09024、S82K-□10024。 |
||
|
⑨并联运转切换开关/并联运转时切换到「PARALLEL」。 |
||
|
替代型号 |
||||
|
S82K系列 |
||||
|
<15W(5V,12V,24V),30W 型> |
||||
|
|
编号 |
名称 |
功能 |
|
|
① |
交流输入端子 |
将输入线连接到这些端子。＊1 |
||
|
② |
PE(保护接地) |
将接地线连接到该端子。＊2 |
||
|
③ |
直流输出端子 |
将负载线连接到这些端子。 |
||
|
④ |
输出显示灯 |
直流输出ON时，灯亮(绿)。 |
||
|
⑤ |
欠电压显示灯 |
输出电压检测到下跌时亮(红)。 |
||
|
⑥ |
输出电压调节器(V.ADJ) |
用于输出电压的调整。 |
||
|
＊1. 保险丝内置于(L)侧。 |
||||
|
＊2. 这是在安全标准中指定的PE(保护接地)端子。始终将该端子接地。 |
||||
|
<15W(15V) 型> |
||||
|
S8JX-G01515CD |
||||
|
|
编号 |
名称 |
功能 |
|
|
① |
直流输出端子 |
连接负载线。 |
||
|
② |
交流输入端子 |
连接输入线。＊1 |
||
|
③ |
PE(保护接地) |
连接地线。＊2 |
||
|
④ |
输出电压调节器(V.ADJ) |
调整输出电压。 |
||
|
⑤ |
输出显示灯 |
直流输出ON时点亮(绿)。 |
||
|
*1. 保险丝内置在L侧。禁止用户自行更换。 |
||||
|
*2. 由于是安全标准中规定的PE(保护接地)端子，请务必接地。 |
||||
|

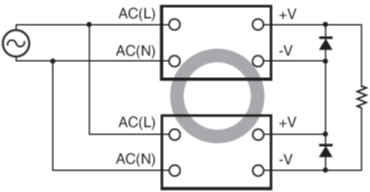

<15W(±12V, ±15V) 型> |
||||
|
S8VS-01512 2 单元 |
||||
|
S8JX-G01515CD 2 单元 |
||||
|
2台电源可进行串联运行。 |
||||
|
|
||||
|
注1. 负载短路时，电源单元内部产生反向电压。若发生这种情况电源单元可能劣化受损。总是如上图所示连接二极管 |
||||
|
选择具有如下二极管 |
||||
|
种类 |
肖特基势垒二极管 |
|||
|
耐压(VRRM) |
额定输出电压的2倍以上 |
|||
|
正向电流(IF) |
额定输出电流的2倍以上 |
|||
|

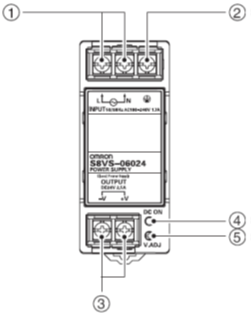

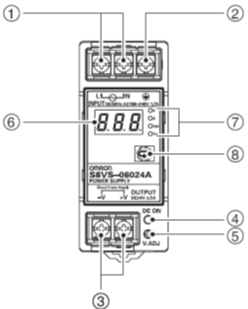

<60W型> |
||||
|
S8VS-06024 (60W)
S8VS-06024□ (60W)
|
编号 |
名称 |
功能 |
|
|
(1) |
交流输入端子(L)、(N) |
将输入线连接到这些端子＊1 |
||
|
(2) |
PE(保护接地)端子( |
将接地线连接到该端子＊2 |
||
|
(3) |
直流输出端子(-V)、(+V) |
将负载线连接到这些端子 |
||
|
(4) |
输出显示灯(DCON ：绿） |
直流输出ON时，灯亮(绿) |
||
|
(5) |
输出电压调节器(V.ADJ) |
用于输出电压的调整 |
||
|
(6) |
主显示部(红) ＊3 |
显示测量值或设定值 |
||
|
(7) |
动作显示部 |
V |
显示输出电压时灯亮 |
|
|
设定欠电压报警时闪烁 |
||||
|
A |
显示输出电流时灯亮 |
|||
|
Apk |
显示峰值保持电流时灯亮 |
|||
|
Yrs |
显示更换时间通知时灯亮 |
|||
|
设定更换时间通知时闪烁 |
||||
|
(S8VS-□□□24A□) |
||||
|
kh |
显示总运行时间时灯亮 |
|||
|
显示总运行时间时闪烁 |
||||
|
(S8VS-□□□24B□) |
||||
|
(8) |
模式键 ＊3 |
切换所显示的参数或重新设置 |
||
|
峰值保持电流时使用 |
||||
|
(9) |
上升键 ＊4 |
进入设定模式或增加设定值时使用 |
||
|
(10) |
下降键 ＊4 |
进入设定模式或减少设定值时使用 |
||
|
(11) |
报警输出 |
欠电压输出 |
检测到输出电压降低时输出 |
|
|
端子(DC LOW) |
（电压降低=晶体管OFF） |
|||
|
(12) |
更换时间通知 |
达到更换时间设定值时输出。 |
||
|
输出端子 |
||||
|
(Yrs) ＊6 |
||||
|
总运行时间 |
达到总运行时间的设定值时输出。 |
|||
|
输出端子 |
||||
|
(kh) ＊7 |
||||
|
(13) |
共用端子 |
端子⑾、⑿的共用端子。 |
||
|
＊1. 保险丝内置于L侧。 ＊2. 此为安全标准中指定PE(保护接地)端子。总将此端子接地。 ＊3. 仅限S8VS-□□□24□□)。 ＊4. 仅限S8VS-□□□24□□(S8VS-06024□除外)。 ＊5. 漏型(NPN)和源型(PNP)输出均可。 ＊6. 仅限S8VS-□□□24□□(S8VS-06024A除外)。 ＊7. 仅限S8VS-□□□24□□(S8VS-06024B除外)。 |
||||
规格性能：
|
|
停产型号 |
替代系列 |
|
S82K系列 |
S8VS系列 |
|
|
输入电压 |
3W、7.5W、15W、30W、50W 型 |
所有型号 |
|
100～240 VAC （85～264 VAC）（任意） |
100～240 VAC （85～264 VAC）（任意） |
|
|
90～350 VDC （仅3W、7.5W、15W） |
|
|
|
90W、100W 型 |
|
|
|
100～120 VAC （85～132 VAC） / |
||
|
200～240 VAC （170～264 VAC）(可切换) |
|
|
|
浪涌电流 |
3W、7.5W、15W 型 |
15W（5V、12V、24V）、30W、60W、90W、120W 型 |
|
15A以下（100V输入） |
25A以下（100V输入） |
|
|
30A以下（200V输入） |
50A以下（200V输入） |
|
|
30W、50W、90W、100W 型 |
15W（15V）型（S8JX-G01515CD） |
|
|
25A以下（100V输入）※25 °C、冷启动 |
20A以下（100V输入）※25 °C、冷启动 |
|
|
50A以下（200V输入）※25 °C、冷启动 |
40A以下（200V输入）※25 °C、冷启动 |
|
|
启动时间 |
3W、7.5W、15W、30W、50W 型 |
15W（5V、12V、24V）型 |
|
100ms以下 |
100ms以下 |
|
|
90W、100W 型 |
15W（15V）型（S8JX-G01515CD） |
|
|
200ms以下 |
500ms以下 |
|
|
|
30W、60W、90W、120W 型 |
|
|
|
1000ms以下 |
|
|
输出保持时间 |
所有型号 |
所有型号 |
|
20ms min |
20ms min |
|
|
过电流保护 |
3W、7.5W（单一输出）、15W型 |
15W（5V、12V、24V）型 |
|
额定输出电流的105～160%、电流/电压降低、自动复位 |
额定输出电流的105～160%、电压降低、自动复位 |
|
|
7.5W（±输出）型 |
15W（15V）型（S8JX-G01515CD） |
|
|
额定输出电流的105～250%、电流/电压降低、自动复位 |
额定输出电流的105～160%、电压降低·间歇动作型、自动复位 |
|
|
30W、50W 型 |
30W、60W、90W型 |
|
|
额定输出电流的105～160%、电流升高、电压降低、自动复位 |
额定输出电流的105～160%、电压降低·间歇动作型、自动复位 |
|
|
90W、100W 型 |
120W 型 |
|
|
额定输出电流的105～160%、倒L降低型·间歇动作型、自动复位 |
额定输出电流的105～160%、电压降低、自动复位 |
|
|
并联运行 |
3W、7.5W、15W、30W、50W、90W 型 |
所有型号 |
|
不可以 |
不可以 |
|
|
100W 型 |
|
|
|
可以（最多2台） |
|
|
|
冷却方式 |
所有型号 |
所有型号 |
|
自然冷却 |
自然冷却 |
