1. 故障现象：旋转编码器，A/B/Z 相无脉冲输出信号。
2. 故障原因：
（1）供电电源电压不足，未达到规定范围，或电源正负极性接反。

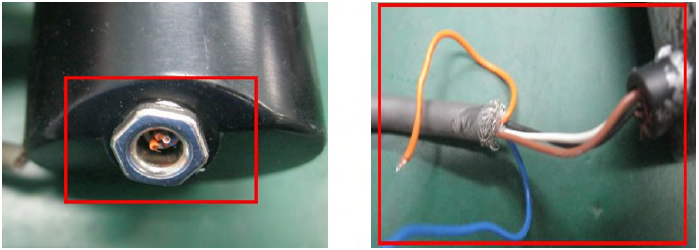

（2）电源或信号线断线等，如图所示，信号线断线：

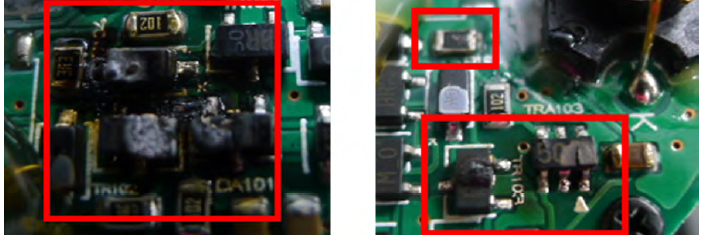

（3）输入电源电压超过规定范围，导致内部线路烧毁。
（4）电磁干扰、噪音干扰等原因造成内部转换回路损坏。
3. 注意事项：
（1）定期检查编码器信号线是否可靠连接。
（2）确保输入电源电压在规定范围内，以常用E6B2 系列编码器为例：

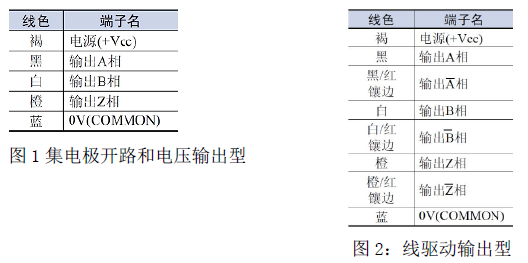

（3）确保电源线和信号线正确连接, 以E6B2 为例：
（4）现场采取以下抗干扰措施：
① 信号线使用屏蔽电缆，并可靠连接。
② 信号线应与大电流动力电缆分开布线。
