1. 故障现象：

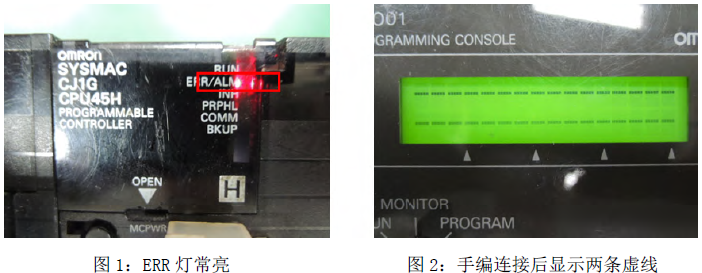

（1）单元ERR 灯常亮，外设口及串口均无法与上位机通讯。
（2）手持编程器插上后，显示两条虚线，如图所示：

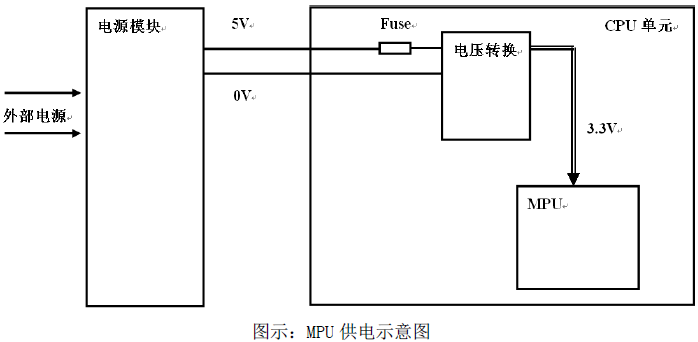

2. 故障原因：此现象为CPU 模块内MPU 芯片不工作，参考以下示意图：
（1）如上图所示，CPU 单元内MPU 芯片工作电压为3.3V，由于外部供电电源过度波动、浪涌冲击、地线干扰等原因，造成CPU 单元内电压转换回路保险丝熔断，无法为MPU芯片提供3.3V 工作电压。

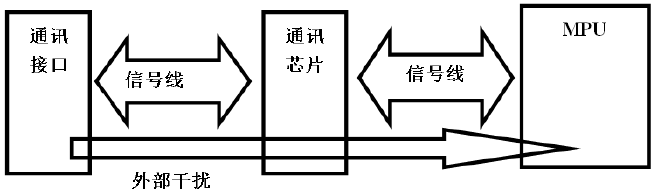

（2）外部冲击导致MPU 芯片损坏。MPU 也负责与通讯芯片进行数据交换，控制处理通信协议的作用，所以外部干扰信号可能通过通信电缆进入MPU 控制回路，导致其损坏。参考以下示意图：
3. 注意事项：
（1）通讯线与信号线使用屏蔽电缆，并可靠连接；
（2）通讯线与信号线应与大电流动力电缆分开布线；
（3）PLC 应与大功率或高频设备隔离安装；
（4）AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
