CPM1A 系列PLC 无内置24V 输出（只有-A 型带有内置24V 输出功能）|文本常见问题|产品共通信息|产品资讯|欧姆龙自动化（中国）有限公司官网

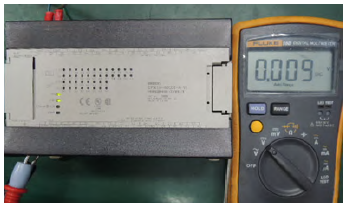

1. 故障现象：PLC 上电内置24V 无输出，如图所示：

2. 故障原因

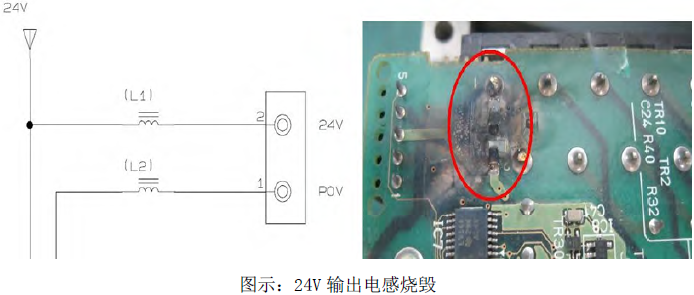

（1）内置24V 连接负载超过额定容量，导致输出回路L1/L2 电感烧毁，如图所示：

（2）使用内置24V 连接感性负载时，未采取反向浪涌吸收措施，产生过高的反向冲击电流，导致内置24V 输出回路损坏。

3. 注意事项

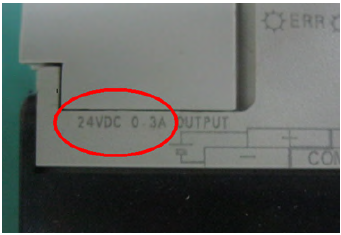

（1）输出24V 负载电流应小于0.3A。

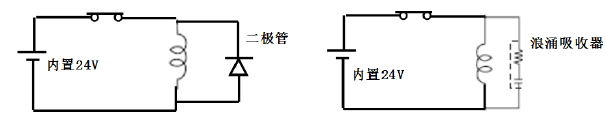

（2）DC24V 输出接感性负载时，应采取浪涌吸收措施，如图所示，使用二极管或浪涌吸收器。

（3）接线时防止DC24V 输出端及扩展口的短路。
