1. 故障现象: 模拟量未输入时，内存有数字量。

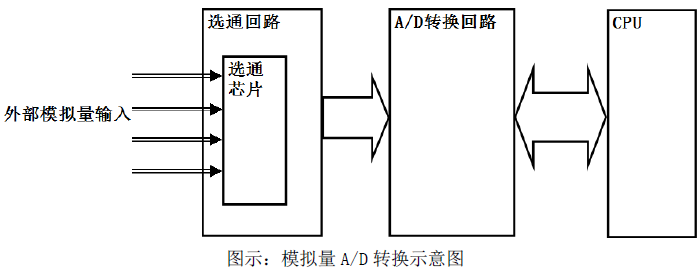

2. 故障原因：硬件故障，如下图所示：
（1）外部输入模拟量信号过大，导致选通损坏。

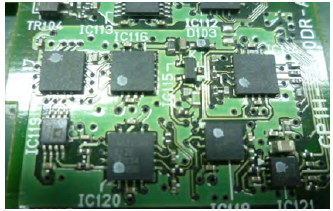

（2）环境导致基板氧化、腐蚀，如图所示，基板通孔腐蚀：
（3）干扰信号导致选通或A/D 转换回路损坏。
3. 注意事项：

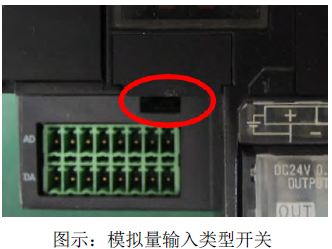

（1）应确保模拟量输入信号在量程范围内，且输入模拟量类型是否与内部设置一致。
（2）注意避免恶劣的使用环境，如：
①阳光直接照射。
②腐蚀性环境。
③粉尘、金属粉末环境。
④会溅到水、油、药品等飞沫、液体的环境。
⑤温度、湿度高的环境。
⑥会给本体带来直接震动或冲击的环境。
（3）现场采取抗干扰措施
①信号线尽量使用屏蔽线, 且屏蔽层与AG 连接。
②信号线与大电流动力电缆分开布线。
③模块应与大功率或高频设备隔离安装。
④ AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
