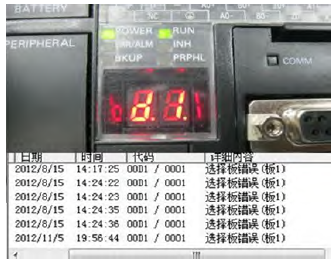

1. 故障现象：CP1H 安装CP1W-CIF01/11 后，CP1H 报00D1/D2 错误（选件板错误）。
2. 故障原因：硬件故障

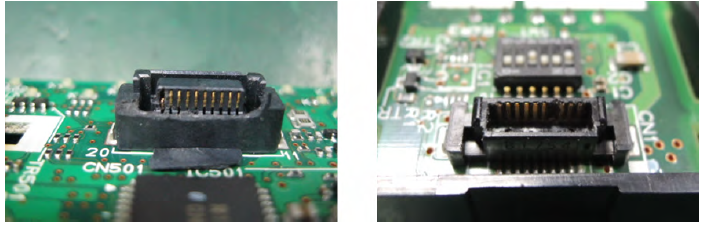

（1）受外力作用（插拔不当）导致CP1W-CIF01/11 或CP1H 接口引脚断裂致使接触不良,如图所示:

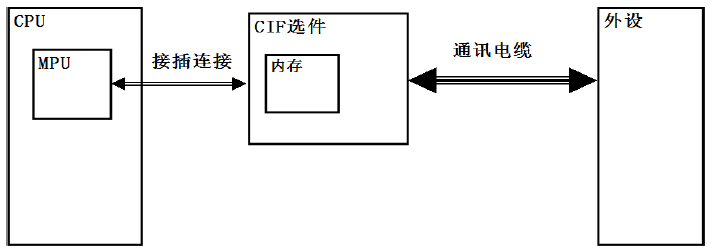

（2）噪音干扰、静电、浪涌冲击等造成CIF 内存内系统程序丢失或芯片损坏，如图所示。
（3）噪音干扰、静电、浪涌冲击等造成MPU 损坏，如图所示。
3. 注意事项：
（1）正确插拔选件（力度、避免热插拔）。
（2）PLC 及通讯设备的电源勿与大功率设备共地且应远离动力线、大功率设备。
（3）通讯线缆应使用屏蔽。
