1. 故障现象:CP1H 无法通过CP1W-CIF01/11 与上位机通讯。
2. 故障原因：
（1）拨码设置错误：拨码与软件设置不一致，如图1，拨码开关设置port 口为强制ToolBus 通讯方式，但软件设置port 口为自定义通讯方式，如图2 所示：
（2）通讯设置错误，如下图所示，实际使用端口与通讯设置不一致。

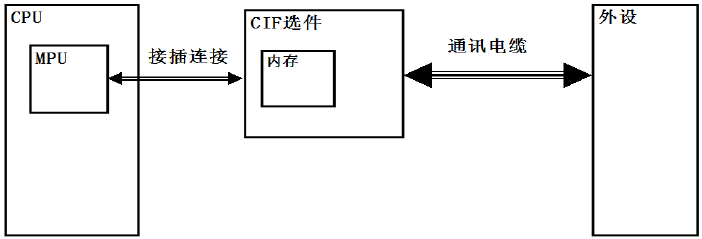

（3）硬件损坏：参考如下示意图：
①电磁干扰、噪音干扰通过通讯电缆窜入经过CIF 后，导致CIF 的内存等损坏。
②电磁干扰、噪音干扰通过通讯电缆窜入经过CIF 后，进入CP1H 导致MPU 的损坏。
（4）通讯电缆不匹配，一般由客户自制时内部针脚焊接不正确导致，建议购买OMRON正版通讯电缆.
3. 注意事项：
（1）使用自定义通讯方式时,DIP 开关（位于USB 口下方）4,5 对应POTR1 及POTR2 口置OFF。
（2）上位机通讯参数应与PLC 通讯参数一致，且端口号应选择正确。
（3）通讯线缆应带屏蔽线，PLC 与通讯设备电源勿与大功率设备共地且PLC 应远离动力线、大功率设备。
