1. 故障现象：脉冲输出通道灯全亮，但无输出信号。
2. 故障原因：

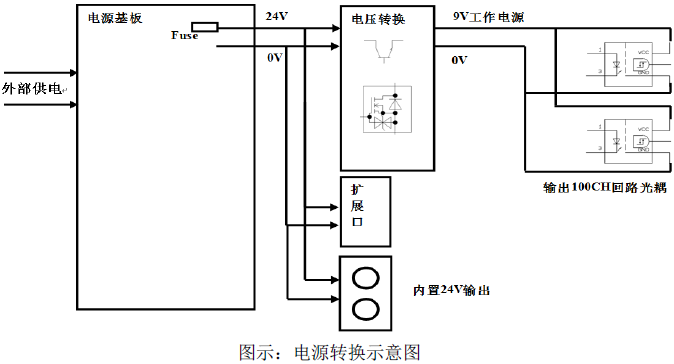

（1）如上示意图，由于输出回路负载过重等原因，使得输出光耦损坏，造成9V 供电负载过重，导致电压转换回路元器件（晶体管、控制芯片等）损坏，无法输出9V 工作电源，从而使得整个脉冲输出通道无输出。

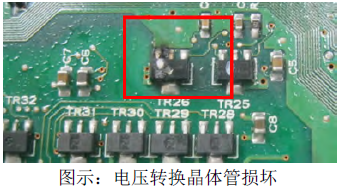

（2）由于外部电源供电波动、浪涌冲击或是地线干扰等原因，造成电压转换回路控制芯片损坏，无法输出9V 工作电源，整个脉冲输出通道无输出，如图所示：
（3）PLC 内置24V 输出端短路或瞬间负载过大，导致24V 供电保险丝熔断，从而使得9V 工作电源无输出，整个脉冲输出通道无输出。

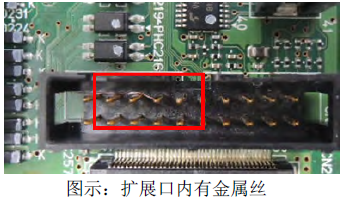

（4）如下图所示，由于腐蚀、氧化、或导电异物进入，使得扩展口引脚短路，造成24V 供电保险丝熔断，从而使得9V 工作电源无输出，整个脉冲输出通道无输出。
3. 注意事项：

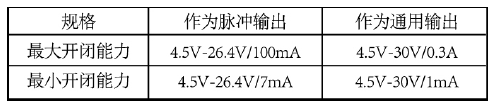

（1）注意输出端负载的大小及干扰，以防输出晶体管击穿后光耦损坏短路。
（2）PLC 电源勿与大功率设备共地且PLC 应远离动力线、大功率设备。
（3）注意使用环境如：
①阳光直接照射。
②腐蚀性环境。
③粉尘、金属粉末环境。
④会溅到水、油、药品等飞沫、液体的环境。
⑤温度、湿度高的环境。
⑥会给本体带来直接震动或冲击的环境。
