Q:DRM 模块正确的安装及接线

A:

 DRM 模块分为主站和从站单元。正确安装及接线是保证单元正常运行的关键。

(1)DRM 单元安装

    ① 主站单元

    目前常用主站使用CS1W-DRM21 和CJ1W-DRM21,最多可安装16 台,如下图。

    CS 系列既可使用CS1W-DRM21,也可使用C200HW-DRM21。



    ② 从站单元

    从站单元分为DRT1 系列和DRT2 系列。包含基本I/O 单元、模拟量单元、温度单元等。

    安装时,注意检查单元卡扣是否锁紧,以免发生故障,如下图。

    ③ 如使用CJ1W-DRM21 连接从站单元DRT2-ID16 时,保证通讯供电电压在允许范围内,

    如下图所示。





(2)正确的接线

    ① DeviceNet 通信受电缆特性的影响较大,因此不能使用指定以外的电缆。请使用

    OMRON 专用屏蔽电缆,电缆型号如图1,通信速率和长度如图2。



    ② DeviceNet 通讯电缆与连接器进行连接操作时,注意不要裸露导线,以免发生短路,如下图。还有仅仅是绞合在一起的电线,电缆会出现脱落或短路等情况,导致误动作及设备的损坏。







    ③ 制作扁平电缆,电缆裁切将电缆按较长方向垂直切断。避免出现游线,防止出现短路,如下图。



    ④ 接线并检查电缆,是否已插到底。防止出现由于接触面少,引起电缆松动,如下图。



    ⑤ 配线时请保留10cm 左右的余量,不要牵拉连接器。否则通信连接器可能脱落而出现异常,如下图。

    ⑥ 通信电源、节点、终端电阻到通信电缆的连接方法,请参考下图。

    ⑦ 从站单元接线

    a. 基本I/O 单元



    端子使用压接端子连接,否则电缆容易脱落且电缆丝可能接触到旁边的端子发生短路,如下图,输入单元DRT2-ID16 接线如图1。

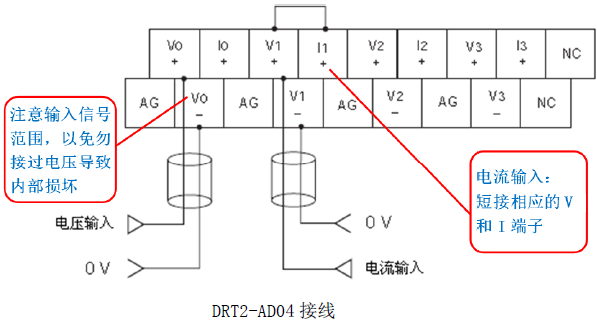

    b. 特殊I/O 单元,如模拟量输入单元DRT2-AD04 接线如下图。



(3)未能正常接线使用等,易导致以下故障通讯速度设定

    ① 通讯网络电源过电压导致DRM21 模块内部芯片等损坏,如下图。

    ② 带电拔插通讯线,会导致通讯回路故障,如下图所示。

    ③ 模拟量单元输入信号超出规格,会导致内部输入回路烧毁,如下图。
