（1）定焦镜头
当使用定焦镜头时，视野范围固定。
（2）变焦镜头
当使用变焦镜头时，视野范围可以在一定的范围内调整。

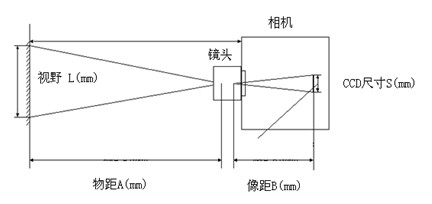

B/A=S/L 1/A+1/B=1/F
其中：L—视野， A—物距，B—像距，F—镜头焦距，S—CCD芯片尺寸
由此，可推导出：1/A+1/S*A=1/F 。
可知，视野范围确定，焦距越大，物距越大；相同的物距，镜头焦距越大，视野越小。另外，外接接延伸管会缩小视野。

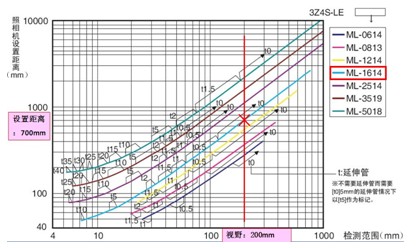

以F160视觉传感器为例，在选择镜头时，可以直接参考下图（图中t值表示外接套管长度，t0表示不需要外接套管，t0.5表示外接套管5mm）。
参见上图，如果选择3Z4S-ML 1614 CCTV镜头且需要在被测物体有200mm的视野，那物距应为700mm，无需外接套管。
