下面描述了 E4PA 的设置步骤。
仔细按照下列步骤操作，否则，E4PA 无法正常运行。
（1）组件名称和功能

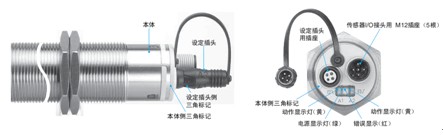

a）设定插头通过将传感器上的槽口与设定插头上其中的一个三角标记对齐并将设定插头插入传感器来设置 E4PA。A1，A2：检出范围设置E2/E3：模拟输出增加/减少模式设置，T：正常运行条件（温度补偿设置）。
当在 E2/E3 设定调节插头时模拟输出的特性

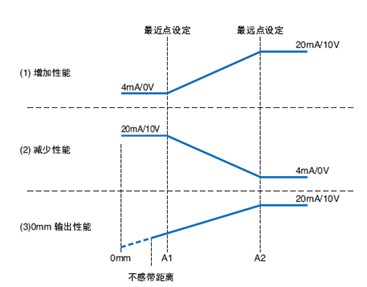

E2：输出增加特性模式；输出会随距离的增加而增加.
E3：输出减少特性模式；输出会随距离的减少而减少。
b）电源指示灯（绿色）：当设定插头完全插入时点亮。
运行指示灯（黄色）：当检测对象位于设置的检出范围内时点亮。
故障指示灯（红色）：当设定插头未插入或存储故障检测时点亮（受干扰的影响）。
|
模式 |
状态 |
设定插头位置 |
运行指 |
运行指示灯（绿色） |
故障指示灯（红色） |
运行指 |
|
|
A1(E2 |
- |
- |
A2(E3 |
||||
|
运行模式 |
温度补偿 |
正常运行 |
T |
点亮/未点亮*1 |
点亮 |
未点亮 |
点亮/未点亮 *1 |
|
未插入设定插头 |
点亮/未点亮 *1 |
未点亮 |
点亮 |
点亮/未点亮 *1 |
|||
|
故障检出（当检测外部干扰时） |
点亮/未点亮 *2 |
未点亮 |
闪烁 |
点亮/未点亮 *2 |
|||
|
设置模式 |
检出距离 A1 设置 |
具有检测物体 |
A1 |
闪烁 |
闪烁 |
未点亮 |
未点亮 |
|
无检测物体 |
闪烁 |
未点亮 |
闪烁 |
未点亮 |
|||
|
检出距离 A2 设置 |
具有检测物体 |
A2 |
未点亮 |
闪烁 |
未点亮 |
闪烁 |
|
|
无检测物体 |
未点亮 |
未点亮 |
闪烁 |
闪烁 |
|||
|
模拟输出特性设置 |
输出增加模式 |
E2/E3 |
闪烁 |
点亮 |
未点亮 |
未点亮 |
|
|
输出减少模式 |
未点亮 |
点亮 |
未点亮 |
闪烁 |
|||
|
电源打开 |
无 |
未点亮 |
未点亮 |
点亮 |
未点亮 |
||
*1. 点亮：该检测物体位于检出范围内。未点亮：该检测物体没有位于检出范围内。
*2. 输出指示灯正好在故障之前。
（2）调节
设置/运行步骤按照如下步骤 ①、②、③和 ④设置 E4PA。如果不需要更改设置，则直接进行步骤 4。（故障设置是 E3 模式，这是最大的检出范围。）
① 准备
|
步骤 |
过程 |
|
|
1 |
移除设定插头 |
|
|
2 |
打开电源 |
|
|
3 |
转向检出范围设置。 |
|
注意。如果打开电源后在5分钟内没有插入调节插头，您将无法更改此设置。如果发生此情况，请关闭电源，并再次打开。
② 检出范围设置
|
步骤 |
过程 |
|
|
1 |
将检测物体放在检出范围的最近点。 |
|
|
2 |
将设定插头插入位置 A1。（将传感器的三角标记与调节插头对齐。）电源指示灯（绿色）和运行指示灯（黄色）将开始闪烁。（这表明近距离范围检出的设置正确。） |
|
|
3 |
移除设定插头 （该设置在移除插头后确定。） |
|
|
4 |
将检测物体放在检出范围最远的点。 |
|
|
5 |
将设定插头插入位置 A2。（将传感器的三角标记与设定插头对齐。）电源指示灯（绿色）和运行指示灯（黄色）将开始闪烁。（这表明远距离范围检出的设置正确。） |
|
|
6 |
移除设定插头 （该设置在移除插头后确定。） |
|
|
7 |
转向模拟输出特性模式设置。 |
|
③ 模拟输出特性模式设置
|
步骤 |
过程 |
|
|
1 |
将设定插头插入 E2/E3 位置。（将传感器的三角标记与设定插头对齐。） |
|
|
如果 A1 运行指示灯（黄色）闪烁设置特性以便在检测物体和 E4PA 之间的距离增加时，模拟输出也增加。 (4→20 mA/O→10 V) |
||
|
2 |
设置模拟输出特性后，移除设定插头。 |
|
|
3 |
转向正常运行模式（温度补偿）设置。 |
|
④正常运行模式（温度补偿）设置
|
步骤 |
过程 |
|
|
1 |
将设定插头插入位置 T。（将传感器的三角标记与设定插头对齐。） |
|
|
2 |
保留插入的设定插头。（已完成设置。） |
|
注意：如果来自检测物体的反射极弱，或检测物体位于检出范围之外，故障指示灯（红色）将开始闪烁，指示检出范围设置不正确。
通过下列步骤①到④完成设置后，您就可以仅通过重复步骤 ②或 ③随时修改检出范围和模拟输出特性。其他设置会存储在内存中。
必须按顺序执行步骤①和②，否则设置会更改为步骤③，然后执行步骤④。
)
)
.jpg)
