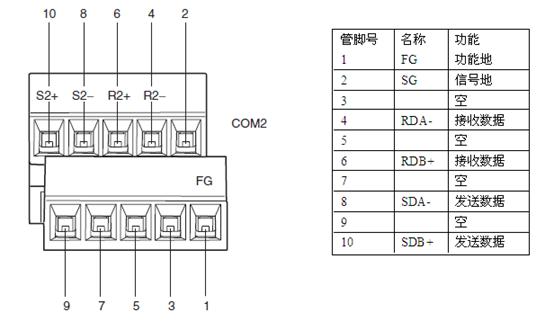

Q:NP系列串口COM2的422/485接线是什么?

A:



485方式

SW2开关,DIP12设置ONDIP3终端电阻。

SDA---

SDB---

RDA—-

RDB---

422方式

SW2开关,DIP12设置OFFDIP3终端电阻。

SDA-----------------------R-

SDB-----------------------R+

RDA-----------------------S-

RDB-----------------------S+
