Q:旋转编码器的应用

A:

       例:E6C-N绝对型多旋转高精度型旋转编码器与CPM1A PLC连接进行定位控制

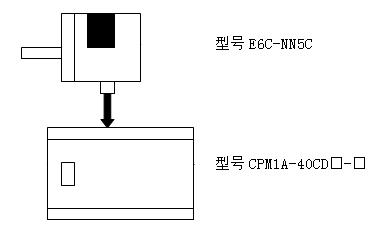

一、连接示意图

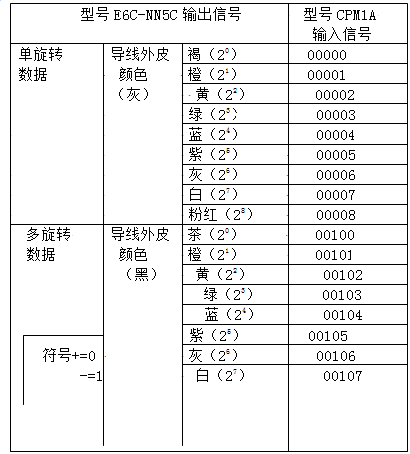

二、配线表

【型号E6C-NN5C和型号CPM1A的配线】

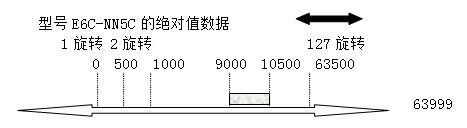

三、输出时间

【输出时间】

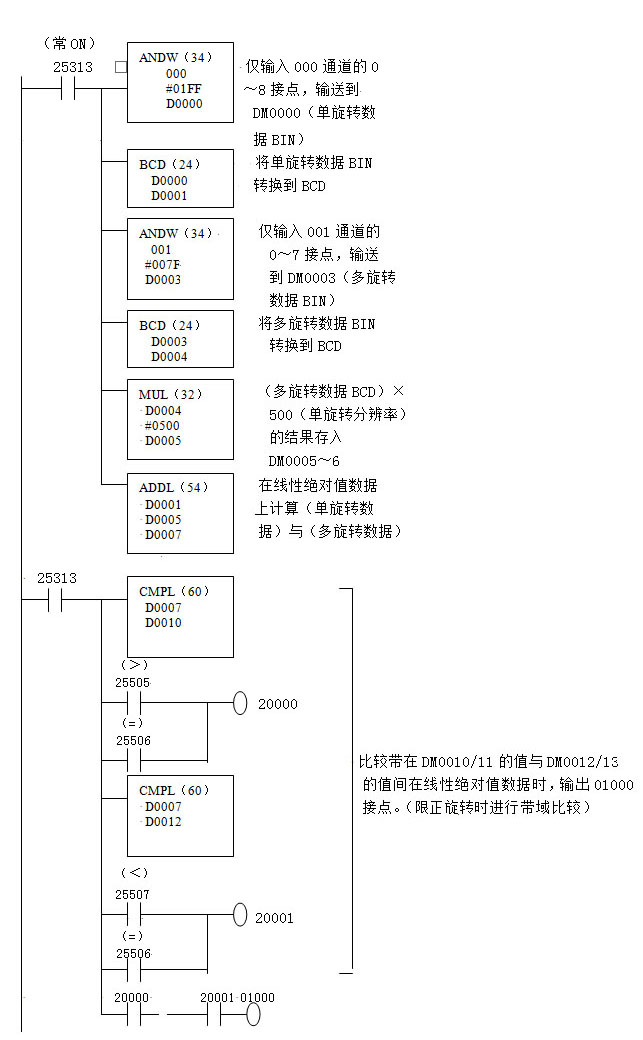

四、梯形图程序

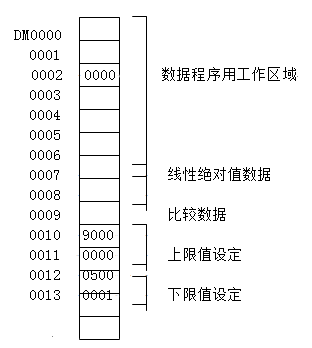

五、DM设定

DM设定】




       注:上述梯形程序为参考例,有时会因程序控制器的数据读入时间而产生数据读取错误。这时,比较上次读入的数据与当前读入的数据。若超过100以上,则该数据作废。(多旋转数据变化时,同时读入单旋转数据与多旋转数据,则错误的数据也被读入。
