PLC与电脑用周边工具(CX-Programmer等)的连接方法

电脑用周边工具(CX-Programmer等)与PLC的连接方法

CJ2的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	USB A插头（母）	CPU单元	USB B插头（母）	USB或 Tool bu s （USB port）	标准USB线（A插头（公）－B插头（公））	最长5m	A
	D-SUB 9针公		内置RS-232C端口 D-SUB 9针母	工具总线（Tool bus）	XW2Z-500S-CV	5m	B
	D-SUB 9针公		内置RS-232C端口 D-SUB 9针母	工具总线（Tool bus）	XW2Z-200S-CV	2m	B

CS1/CJ1的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus）或上位链接（SYSWAY）	CS1W-CN226	2m	A
					CS1W-CN626	6m	A
					CS1W-CN118 ＋XW2Z-200S-CV	0.1m＋2m	B
					CS1W-CN118 ＋XW2Z-500S-CV	0.1m＋5m
				上位链接（SYSWAY）	CS1W-CN118 ＋XW2Z-200S-V	0.1m＋2m
				上位链接（SYSWAY）	CS1W-CN118 ＋XW2Z-500S-V	0.1m＋5m
				上位链接（SYSWAY）通信速度19.2k位/s以下	CS1W-CN114 ＋CQM1-CIF02	0.05m＋3.3m	C
			内置RS-232C端口 D-SUB 9针母	工具总线（Tool bus）或上位链接（SYSWAY）	XW2Z-200S-CV	2m	D
				工具总线（Tool bus）或上位链接（SYSWAY）	XW2Z-500S-CV	5m
				上位链接（SYSWAY）	XW2Z-200S-V	2m
				上位链接（SYSWAY）	XW2Z-500S-V	5m

参考：使用USB转换电缆（CS1W-CIF31）连接

电脑		连接电缆		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		电缆侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	USB A插头（母）	―	RS-232C D-SUB 9针（母）	―	CS1W-CIF31	0.5m	A

对应机型：CS/CJ系列、C系列、CVM1/CV系列、NS系列、NT系列、ZEN。

CP1H/CP1L/CP1E的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	USB A插头（公）	CPU单元	USB B插头（母）	USB	标准USB线（A插头（公）－B插头（公））	最长5m	A
	D-SUB 9针公		选购板∗的RS-232C 端口 D-SUB 9针母	工具总线（Tool bus）或上位链接（SYSWAY）	XW2Z-200S-CV	2m	B
				工具总线（Tool bus）或上位链接（SYSWAY）	XW2Z-500S-CV	5m
				上位链接（SYSWAY）	XW2Z-200S-V	2m
				上位链接（SYSWAY）	XW2Z-500S-V	5m

CP1L的10点型不能使用选购板。也不对应CP1E。

C200HS/SYSMACα的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus ） ∗1 或上位链接（SYSWAY）	CQM1-CIF02	3.3m	A
			内置RS-232C端口 D-SUB 9针母 ∗2	上位链接（SYSWAY）	XW2Z-200S-CV	2m	B
					XW2Z-500S-CV	5m
					XW2Z-200S-V	2m
					XW2Z-500S-V	5m
		上位链接单元 C200H-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-200P-V ∗	2m	C
		上位链接单元 C200H-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-500P-V ∗	5m	C

SYSMACα系列的-Z 型（C200HX/HG/HE-Z ）中，不能把本上位链接单元当作CX-programmer等的周边工具使用。

C200HS系列中只对应CPU21/23/31/33。

CQM1H的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus）或上位链接（SYSWAY）	CS1W-CN226	2m	A
					CS1W-CN626	6m	A
					CS1W-CN114 ＋CQM1-CIF02	0.05m＋3.3m	B
					CS1W-CN118 ＋XW2Z-200S-CV	0.1m＋2m	C
					CS1W-CN118 ＋XW2Z-500S-CV	0.1m＋5m
					CS1W-CN118 ＋XW2Z-200S-V	0.1m＋2m
					CS1W-CN118 ＋XW2Z-500S-V	0.1m＋5m
			内置RS-232C端口 D-SUB 9针母	上位链接（SYSWAY）	XW2Z-200S-CV	2m	D
					XW2Z-500S-CV	5m
					XW2Z-200S-V	2m
					XW2Z-500S-V	5m

CQM1的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus）或上位链接（SYSWAY）	CQM1-CIF02	3.3m	A
			内置RS-232C端口 D-SUB 9针母（仅CPU42/43/44/63/64/65/85）	上位链接（SYSWAY）	XW2Z-200S-CV	2m	B
					XW2Z-500S-CV	5m
					XW2Z-200S-V	2m
					XW2Z-500S-V	5m

CPM1、CPM1A、CPM2A的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus）∗ 或上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-200S-CV	2m	A
				工具总线（Tool bus）∗ 或上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-500S-CV	5m
				上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-200S-V	2m
				上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-500S-V	5m

CPM2A系列PLC中，如果批号（4位或5位数）的前面开始第4位的数字是9，就不能连接工具总线（Tool bus）（可以对应上位链接）。

SRM1的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus）或上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-200S-CV	2m	A
				工具总线（Tool bus）或上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-500S-CV	5m
				上位链接（SYSWAY）	CPM1-CIF01 ＋XW2Z-200S-V	2m
					CPM1-CIF01 ＋XW2Z-500S-V	5m
			内置RS-232C端口 D-SUB 9针母（仅SRM1-C01）		XW2Z-200S-CV	2m	B
					XW2Z-500S-CV	5m
					XW2Z-200S-V	2m
					XW2Z-500S-V	5m

CPM2C的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	通信端口（作为外设端口使用）	工具总线（Tool bus） ∗1或上位链接（SYSWAY）	CS1W-CN226 ∗2	2m	A
					CS1W-CN626 ∗2	6m	A
					CS1W-CN114 ＋CQM1-CIF02	0.05m＋3.3m	B
					CPM2C-CIF01-V1 ＋CS1W-CN114 ＋CQM1-CIF02	适配器＋ 0.05m＋3.3m	C
					CPM2C-CN111（外设端口侧）＋CQM1-CIF02	0.1m＋3.3m	D
			通信端口（作为RS-232端口使用）	上位链接（SYSWAY）	CS1W-CN118 ＋XW2Z-200S-CV	0.1m＋2m	E
					CS1W-CN118 ＋XW2Z-500S-CV	0.1m＋5m
					CS1W-CN118 ＋XW2Z-200S-V	0.1m＋2m
					CS1W-CN118 ＋XW2Z-500S-V	0.1m＋5m
					CPM2C-CN111（RS-232C端口侧）＋XW2Z-200S-CV	0.1m＋2m	F
					CPM2C-CN111（RS-232C端口侧）＋XW2Z-500S-CV	0.1m＋5m
					CS1W-CN111（RS-232C端口侧）＋XW2Z-200S-V	0.1m＋2m
					CS1W-CN111（RS-232C端口侧）＋XW2Z-500S-V	0.1m＋5m
					CPM2C-CIF01-V1 ＋XW2Z-200S-CV	适配器＋2m	G
					CPM2C-CIF01-V1 ＋XW2Z-500S-CV	适配器＋5m
					CPM2C-CIF01-V1 ＋XW2Z-200S-V	适配器＋2m
					CPM2C-CIF01-V1 ＋XW2Z-500S-V	适配器＋5m
					CPM2C-CIF01-V1 ＋CS1W-CN118 ＋XW2Z-200S-CV	适配器＋ 0.1m＋2m	H
					CPM2C-CIF01-V1 ＋CS1W-CN118 ＋XW2Z-500S-CV	适配器＋ 0.1m＋5m
					CPM2C-CIF01-V1 ＋CS1W-CN118 ＋XW2Z-200S-V	适配器＋ 0.1m＋2m
					CPM2C-CIF01-V1 ＋CS1W-CN118 ＋XW2Z-500S-V	适配器＋ 0.1m＋5m
					CPM2C-CIF11 ＋XW2Z-200S-V	适配器＋2m	I
					CPM2C-CIF11 ＋XW2Z-500S-V	适配器＋5m
					CPM2C-CIF21 ＋XW2Z-200S-V	适配器＋2m
					CPM2C-CIF21 ＋XW2Z-500S-V	适配器＋5m

CPM2C系列PLC中，如果批号（4位或5位数）的前面开始第4位的数字是9，并且是1999年生产的产品，就不能连接工具总线（Tool bus）（可以对应上位链接）。

只能对应上位连接（SYSMAC WAY ）。不能使用Tool bus。

详细请参照CPM2C用户手册（手册编号：SBCA-302)。

C1000H、C2000H、C200H的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	上位链接（SYSWAY）	C200H-IP007 ＋CQM1-CIF02	3.3m	A
		上位链接单元 C1000H、C2000H ：C500-LK203/201-V1 ：C120-LK201-V1 C200H ：C200H-LK201-V1 ：C120-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-200P-V	2m	B
			内置RS-232C端口 D-SUB 25针母		XW2Z-500P-V	5m	B

CVM1/CV的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元	内置外设端口	工具总线（Tool bus）	CV500-CIF01	6m	A
			内置外设端口	工具总线（Tool bus）	CV500-CIF01	6m	A
			内置RS-232C端口 D-SUB 9针母	上位链接（SYSWAY）	XW2Z-200S-V	2m	B
			内置RS-232C端口 D-SUB 9针母	上位链接（SYSWAY）	XW2Z-500S-V	5m	B
DOS/V	D-SUB 9针公	上位链接单元： CV500-LK201 （端口1 全二重模式时）	内置RS-232C端口 D-SUB 25针母	上位链接（SYSWAY）	XW2Z-200P-V	2m	C
DOS/V	D-SUB 9针公	上位链接单元： CV500-LK201 （端口1 全二重模式时）	内置RS-232C端口 D-SUB 25针母	上位链接（SYSWAY）	XW2Z-500P-V	5m	C
DOS/V	D-SUB 9针公	上位链接单元： CV500-LK201 （端口2 全二重模式时）	内置RS-232C端口 D-SUB 9针母	上位链接（SYSWAY）	XW2Z-200S-V	2m	D
DOS/V	D-SUB 9针公	上位链接单元： CV500-LK201 （端口2 全二重模式时）	内置RS-232C端口 D-SUB 9针母	上位链接（SYSWAY）	XW2Z-500S-V	5m	D

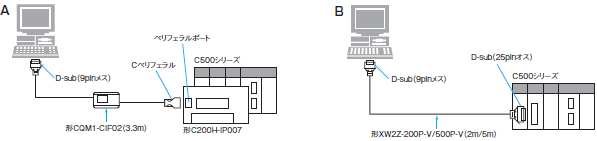

C500的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元 ∗1	内置外设端口	上位链接（SYSWAY）	C200H-IP007 ＋CQM1-CIF02	3.3m	A
		上位链接单元 ∗2 C500-LK203 C500-LK201-V1 C120-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-200P-V	2m	B
		上位链接单元 ∗2 C500-LK203 C500-LK201-V1 C120-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-500P-V	5m	B

CPU单元在2004年3月停产。

C500-LK203、C500-LK201-V1、C120-LK201-V1在2006年3月停产。（没有可以替代的产品）

C120的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	D-SUB 9针公	CPU单元 ∗1	内置外设端口	上位链接（SYSWAY）	C200H-IP007 ＋CQM1-CIF02	3.3m	A
		上位链接单元 ∗2 C120-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-200P-V	2m	B
		上位链接单元 ∗2 C120-LK201-V1	内置RS-232C端口 D-SUB 25针母		XW2Z-500P-V	5m	B

CPU单元在2003年3月停产。

C120-LK201-V1在2006年3月停产。（没有可以替代的产品）

C20P、C28P、C40P、C60P的连接电缆 ∗1

电脑	单元	网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口
DOS/V	D-SUB 9针公	上位链接单元 ∗2 ∗3 C20-LK201-V1	内置RS-232C端口 D-SUB 25针母	上位链接（SYSWAY）	XW2Z-200P-V	2m	A
XW2Z-500P-V	5m

电脑

单元

网络型
（串行通信模式）

型号

长度

连接图

电脑侧端口

单元侧端口

DOS/V

D-SUB 9针公

上位链接单元 ∗2 ∗3

C20-LK201-V1

内置RS-232C端口

D-SUB 25针母

上位链接（SYSWAY）

XW2Z-200P-V

A

XW2Z-500P-V

C20P、C28P、C40P、C60P的CPU单元在2002年3月停产。

连接C□□P系列，除了电缆以外，还需要上位连接单元。

C20-LK201-V1在2006年3月停产。（没有可以替代的产品）

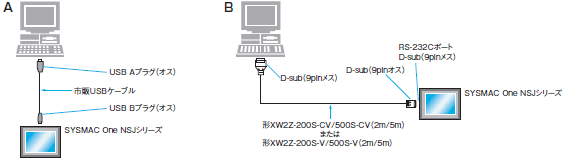

NSJ的连接电缆

电脑		单元		网络型（串行通信模式）	型号	长度	连接图
	电脑侧端口		单元侧端口	网络型（串行通信模式）	型号	长度	连接图
DOS/V	USB A插头（公）	CPU单元	USB B插头（母）	USB	标准USB线（A插头（公）－B插头（公））	最长5m	A
	D-SUB 9针公		内置RS-232C端口 D-SUB 9针母	工具总线（Tool bus）或上位链接（SYSWAY）	XW2Z-200S-CV	2m	B
				工具总线（Tool bus）或上位链接（SYSWAY）	XW2Z-500S-CV	5m
				上位链接（SYSWAY）	XW2Z-200S-V	2m
				上位链接（SYSWAY）	XW2Z-500S-V	5m
