Q:如何将位移传感器4~20mA的模拟输出信号转换为1~5V?

A:

       可以在模拟输出端并联一个 250 欧姆的电阻。

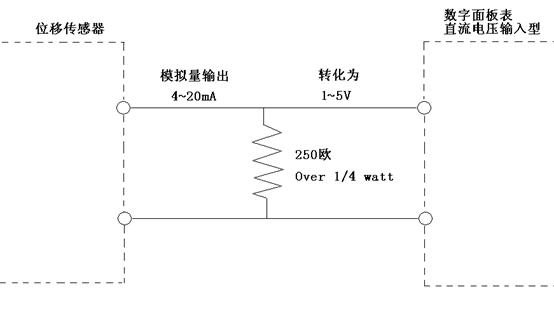

举例:如下图所示,为一个模拟量电流 4-20mA 输出的位移传感器接入直流电压输入的数字面板表的接线示意图。


*需要注意连接的电阻应该在位移传感器模拟量输出所允许的负载容量范围内
