PLC来控制两台水泵的启动，在依次启动两台水泵时，经常导致PLC的电源中断，从而程序停止运行？

一、状况

       在双良的蒸气双效溴化锂吸收式冷气机组中，使用欧姆龙的PLC（C200HE-CPU42，电源PA204S）来控制两台水泵的启动。在依次启动两台水泵时，经常导致PLC的电源中断，从而程序停止运行。



二、检测

    1、使用电压波形测试器来测量两台水泵依次启动时PLC电源PA204S的交流供电端电压变化发现：在未启动水泵时，供电端电压正常，在启动两台水泵时，供电端电压瞬时降至184V—186V且持续时间在25ms以上，PLC停止工作，从而确定是水泵对PLC电源的影响。

    2、为解决这个问题，分别作以下几个测试：

a)      先开大泵，延时10s左右再启动小泵，供电电压降至190V左右，说明先开大泵，使电压瞬时下降，稍后启动小泵，会影响较小，但这样需要修改PLC程序。

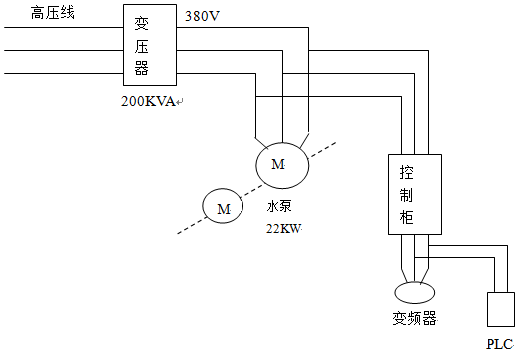

b)      由于水泵供电是由高压线经变压器转过来，可以考虑将变压器增容，换个大容量的变压器，可能使水泵对PLC供电电压影响会小些。

c)      在PLC供电端接一个大电容，但是效果不明显。

d)      最后在变压器转换后的另一路供电中接一个220V来PLC的电源供电，发现即便在同时启动两台水泵时，PLC的供电电压下降也只在204V—206V左右，完全可以。

三、结论

       由于PLC的电源供电是与水泵走同一路供电，且该厂的变压器容量较小，所以在启动两台水泵时，引起PLC供电电压下降至85%额定电压以下，且持续时间超过10ms，从而导致PLC检测到电源中断，停止工作。故建议从变压器转换后另一路中接一个220V来单独供PLC电源，即能解决这个问题。
