MicroHAWK V430-F/V420-F系列

自动对焦型多功能读码器

MicroHAWK V430-F/V420-F系列

自动对焦以实现不同距离的可靠读码。

V430-F(旧型号)系列预定于2023年9月底订货截止，由新型号对应。

V430-F系列 自动对焦多功能读码器

存在高低差的条码自动追踪，可在生产线上稳定地读取多品种工件

信息更新: 2023年8月25日

V430-F

读码器代表机型

读码器 旧型号 新型号

 3702_lu_1_4



V430-F000W50C V430-F000W50C-SWX
V430-F000M50C V430-F000M50C-SWX
V430-F000W12M V430-F000W12M-SRX
V430-F000M12M V430-F000M12M-SRX
V430-F000N12M V430-F000N12M-SRX
V430-F050M03M V430-F050M03M-SRX
V430-F081M03M V430-F081M03M-SRX
V430-F102M03M V430-F102M03M-SRX

V430-F型号组成

定义产品零件号时使用该结构。请注意，并非所有参数组合均有效。例如，彩色相机仅在白光下可用， 400 mm固定焦距仅适用于UHD镜头。订购时，仅使用订购信息部分的表格中的有效型号。

V430-F订购信息

类别：

1. 固定焦距相机
　a.) V430-F黑白固定焦距相机
　b.) V430-F彩色固定焦距相机
　c.) V430-F 120万像素窄角镜头黑白固定焦距相机
2. 自动对焦相机
　a.) V430-F 30万像素黑白自动对焦相机(50 - 300 mm)

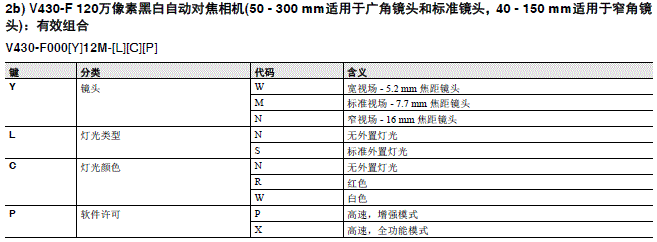

　b.) V430-F 120万像素黑白自动对焦相机(50 - 300 mm适用于广角镜头和标准镜头， 40 - 150 mm适用于窄角镜头)
　c.) V430-F彩色自动对焦相机(50 - 300 mm)
　d.) V430-F 120万像素环形灯黑白自动对焦相机(50 - 300 mm适用于标准镜头， 40 - 150 mm适用于窄角镜头)
　e.) V430-F 120万像素黑白长距离自动对焦相机(75 - 1160 mm)

MicroHAWK V430-F/V420-F系列 种类 6
MicroHAWK V430-F/V420-F系列 种类 7
MicroHAWK V430-F/V420-F系列 种类 8
MicroHAWK V430-F/V420-F系列 种类 9
MicroHAWK V430-F/V420-F系列 种类 10
MicroHAWK V430-F/V420-F系列 种类 11
MicroHAWK V430-F/V420-F系列 种类 12
MicroHAWK V430-F/V420-F系列 种类 13

安装选项

外观 类型 零件号
3702_lu_12_1
L型支架角度可调安装套件 V430-AM0
3702_lu_12_2
¼-20相机安装座套件 V430-AM1
3702_lu_12_3
4" (102 mm)RAM Mount支架 V430-AM2
3702_lu_12_4
APG云台相机架 V430-AM3
3702_lu_12_5
尼龙螺钉和垫圈电气隔离安装套件 V430-AM4
3702_lu_12_6
MS-4 / MINI至V/F4XX-F转接板 V430-AM5
3702_lu_12_7
智能环形灯至V/F4XX-F安装支架 V430-AM6
3702_lu_12_8
QX / Vision HAWK至V/F4XX-F转接板 V430-AM7

* 1英寸=25.4mm， ¼英寸=6.35mm

光学选项

外观 类型 零件号
3702_lu_13_1
前窗 - 安装套件 V430-AF0
3702_lu_13_2
扩散板 - 安装套件 V430-AF1
3702_lu_13_3
偏振片-安装套件 V430-AF2
3702_lu_13_4
直角镜 - 安装套件 V430-AF3
3702_lu_13_5
钇铝石榴石滤波器 - 安装套件 V430-AF4
3702_lu_13_6
静电安全窗 - 安装套件 V430-AF5
3702_lu_13_7
红光滤波器 - 安装套件 V430-AF6
3702_lu_13_8
蓝光滤波器 - 安装套件 V430-AF7

照明选项

外观 类型 零件号
3702_lu_14
红灯安装套件 V430-ALR
白灯安装套件 V430-ALW
蓝灯安装套件 V430-ALB
红外灯安装套件 V430-ALI

光学选项

产品 外观 类型 零件号
V430-F视窗套件
3702_lu_16_1
3702_lu_16_2
前窗安装套件 V430-AF0R
3702_lu_16_3
扩散板安装套件 V430-AF1R
3702_lu_16_4
偏振片安装套件 V430-AF2R

照明选项

产品 外观 类型 零件号
V430-F环形灯套件
3702_lu_17_1
3702_lu_17_2
红光环形灯安装套件 V430-ALRR
白光环形灯安装套件 V430-ALWR
蓝光环形灯安装套件 V430-ALBR
红外光环形灯安装套件 V430-ALIR

光学选购件

形状 种类 型号
3702_lu_6_1
更换用前盖 V430-AF0
3702_lu_6_2
扩散板 V430-AF1
3702_lu_6_3
偏光板 V430-AF2
3702_lu_6_4
直角反光板 V430-AF3

接线选项

MicroHAWK V430-F/V420-F系列 种类 21

图纸
参考		 外观 类别 长度/规格 型号
2 3702_lu_19_1
以太网通信电缆 -
直线型接插件相机上
M12插头至RJ45连接器		 1米 V430-WE-1M
3米 V430-WE-3M
5米 V430-WE-5M
3702_lu_19_2
Ethernet通信电缆 -
直角M12连接器*相机上
M12插头至RJ45连接器		 3米 -
直角向上*		 V430-WELU-3M
3米 -
直角向下*		 V430-WELD-3M
3 3702_lu_19_3
相机至QX-1互联电缆
M12插座至M12插头
QX-1用作公共端IO信号
和电源的接口模块。		 1米 V430-WQ-1M
M12插座至M12插头，
带电源滤波器		 300 mm V430-WQF-1M
相机至QX-1互联电缆
M12插座至M12插头
QX-1用作公共端IO信号
和电源的接口模块。		 3米 V430-WQ-3M
5米 V430-WQ-5M
4 3702_lu_19_4
QX-1互连模块 -
电源，触发器，
智能照明控制接口		 98-000103-02
5 3702_lu_19_5
QX-1光电传感器，
M12 4针插头， NPN		 2米 -
入光时ON/
遮光时ON		 99-9000016-01
3702_lu_19_6
适用于任意触发器源或
光电传感器的QX-1支持
现场接线的M12 4针插头		 螺钉式
端子台		 98-9000239-01
6 3702_lu_19_7
电源，100-240VAC，
+24VDC，M12 12针插座		 1米
美式/
欧式插头		 97-000012-01
7 3702_lu_19_8
QX-1 M12至智能照明
电源和闪光灯控制电缆
QX-1上的M12插头至灯
上的5针插座		 3米 -
连续功率		 61-000204-02
3米 -
闪光灯控制		 61-000218-02
8 3702_lu_19_9
欧姆龙Microscan
智能照明系列		 电源和闪光灯
控制集成模块		 请参见欧姆龙Microscan
智能照明产品 -
环形灯、
散射同轴光源、
大面积照明

* 直角电缆。

MicroHAWK V430-F/V420-F系列 种类 22
MicroHAWK V430-F/V420-F系列 种类 23

备选接线选项

MicroHAWK V430-F/V420-F系列 种类 24

图纸
参考		 外观 类别 长度/规格 型号
9 3702_lu_23_1
Y型电缆，相机/
电源和智能照明
电源(持续开启)		 1米 61-9000135-01
Y型电缆，相机/
电源和智能照明
闪光灯控制		 1米 61-9000137-01
10 3702_lu_23_2
M12至跨线电缆，
直线型电源，IO，
RS-232，USB		 3米 V430-W8-3M
M12至跨线电缆，
带电源滤波器		 V430-W8F-3M
M12至跨线电缆，
直线型电源，IO，
RS-232，USB		 5米 V430-W8-5M
M12至跨线电缆，
带电源滤波器		 V430-W8F-5M
3702_lu_23_3
M12至跨线电缆，
直线型电源，IO，
RS-232，USB		 3米 -
直角向上		 V430-W8LU-3M
M12至跨线电缆，
带电源滤波器		 V430-W8LUF-3M
M12至跨线电缆，
直线型电源，IO，
RS-232，USB		 3米 -
直角向下		 V430-W8LD-3M
M12至跨线电缆，
带电源滤波器		 V430-W8LDF-3M
11 3702_lu_23_4
M12至RS-232接口 1米 V430-WR-1M
3米 V430-WR-3M
12 3702_lu_23_5
相机至QX-1互联电缆，
带RS-232接口		 2.7米 V430-WQR-3M
13 3702_lu_23_6
相机至QX-1互联电缆，
带USB键盘楔接口		 2.7米 V430-WQK-3M

V420-F

V420-F订购信息

MicroHAWK V430-F/V420-F系列 种类 26

1a) V420-F黑白固定焦距相机：有效组合

MicroHAWK V430-F/V420-F系列 种类 27

1b) V420-F 500万像素彩色固定焦距相机：有效组合

注：500万像素彩色相机提供无外置灯光或仅白色灯光选项。

MicroHAWK V430-F/V420-F系列 种类 28

1c) V420-F 120万窄角镜头黑白固定焦距相机：有效组合

注：仅120万像素黑白相机提供固定焦距窄角镜头选项。

MicroHAWK V430-F/V420-F系列 种类 29

2a) V420-F 30万像素黑白自动对焦相机(50 - 300 mm)：有效组合

MicroHAWK V430-F/V420-F系列 种类 30

2b) V420-F 120万像素黑白自动对焦相机(50 – 300 mm适用于广角镜头和标准镜头，40 - 150 mm适用于窄角镜头)：有效组合

MicroHAWK V430-F/V420-F系列 种类 31

2c) V420-F 500万像素彩色自动对焦相机(50 - 300 mm)：有效组合

注：彩色相机不提供窄角自动对焦镜头选项。

MicroHAWK V430-F/V420-F系列 种类 32

2d) V420-F 120万像素黑白长距离自动对焦相机(75 - 1160 mm)：有效组合

注：仅120万像素黑白相机提供自动对焦长距离镜头选项。

MicroHAWK V430-F/V420-F系列 种类 33

安装选项

外观 类型 零件号
3702_lu_12_1
L型支架角度可调安装套件 V430-AM0
3702_lu_12_2
¼-20相机安装座套件 V430-AM1
3702_lu_12_3
4" (102 mm)RAM Mount支架 V430-AM2
3702_lu_12_4
APG云台相机架 V430-AM3
3702_lu_12_5
尼龙螺钉和垫圈电气隔离安装套件 V430-AM4
3702_lu_12_6
MS-4 / MINI至V/F4XX-F转接板 V430-AM5
3702_lu_12_7
智能环形灯至V/F4XX-F安装支架 V430-AM6
3702_lu_12_8
QX / Vision HAWK至V/F4XX-F转接板 V430-AM7

* 1英寸=25.4mm， ¼英寸=6.35mm

光学选项

外观 类型 零件号
3702_lu_13_1
前窗 - 安装套件 V430-AF0
3702_lu_13_2
扩散板 - 安装套件 V430-AF1
3702_lu_13_3
偏振片-安装套件 V430-AF2
3702_lu_13_4
直角镜 - 安装套件 V430-AF3
3702_lu_13_5
钇铝石榴石滤波器 - 安装套件 V430-AF4
3702_lu_13_6
静电安全窗 - 安装套件 V430-AF5
3702_lu_13_7
红光滤波器 - 安装套件 V430-AF6
3702_lu_13_8
蓝光滤波器 - 安装套件 V430-AF7

照明选项

外观 类型 零件号
3702_lu_14
红灯 - 安装套件 V430-ALR
白灯 - 安装套件 V430-ALW
蓝灯 - 安装套件 V430-ALB
红外灯 - 安装套件 V430-ALI

接线选项

MicroHAWK V430-F/V420-F系列 种类 38

图纸
参考		 外观 类别 长度/
规格		 零件号
2 3702_lu_30_1
USB 接口电缆 1米 V420-WUB-1M
3702_lu_30_2
电缆 - USB 接口，带外部电源输入 1米 V420-WUX-1M
电源 2米 97-9000006-01
套件 - 电缆和电源 - V420-AC1
3702_lu_30_3
电缆 - RS-232接口(DB-15)和外部电源输入 1米 V420-WRX-1M
电源 2米 97-9000006-01
套件 - 电缆和电源 - V420-AC0
3702_lu_30_4
电缆 - USB， IO和电源接口 1米 V420-WU8X-1M
电源 2米 97-000011-02
套件 - 电缆和电源 - V420-AC2
3702_lu_30_5
电缆 - RS-232， USB， IO和电源接口 1米 V420-WRU8X-1M
电源 2米 97-000011-02
