确保遵守以下注意事项以防引起故障或对产品性能和功能造成不利影响。否则可能引发操作失败。使用时请勿超过额定值。

1. 本产品只能在室内使用。请勿在以下场所使用本产品：
•直接受到加热设备热辐射的场所。
•有液体飞溅或油性空气的场所。
•受阳光直射的场所。
•有灰尘或腐蚀性气体的场所（尤其是硫气和氨气）。
•温度剧烈变化的场所。
•会结冰和结露的场所。
•有振动和强烈冲击的场所。

2. 在额定环境温度和湿度范围内使用和保存本产品。
成组安装两个或以上数字温控器，或在数字温控器上再安装数字温控器可能导致数字温控器内部热量积聚，可能缩短其寿命。这类情况下应使用风扇进行强制冷却或采取其它通风措施给数字温控器降温。

3. 为了散热，请勿阻挡数字温控器的四周区域。请勿堵住数字温控器上的通风口。

4. 确保接线时端子极性正确。

5. 裸线连接的接线材料请使用铜制的多股线或单芯线。

* 棒状端子请使用UL认证（R/C）品。
E5CC-800/E5EC-800/E5AC-800/E5DC-800 （螺钉端子台型）和E5CC-U-800 （插入型）的配线用压接端子请使用指定尺寸的产品。

E5□C-B-800 （Push-In Plus型）中， 1个端子最多只能连接1条线。
其他型号，一个端子中可插入两根同一尺寸和类型的线或两个压接端子。

6. 不使用的端子请勿连接。

7. 具有AC输入规格的数字温控器的电源电压输入应使用商用电源。
请勿使用来自变频器的输出作为电源。根据变频器的输出特性，即使变频器具有50/60Hz的指定输出频率，数字温控器中的升温也可能导致烟雾或起火。

8. 为防感应噪声，应使产品端子块的接线远离携带高压或大电流的电线。另外，也不要将电源线与产品的接线连在一起或平行连接。推荐使用屏蔽线并使用独立的导管或管道。
在产生噪声的外围设备（尤其是电机、变压器、螺线管、电磁线圈或其它带有自感应组件的设备）上安装浪涌抑制器或噪声过滤器。
电源上使用噪声过滤器时，首先检查电压或电流，并尽可能将噪声过滤器安装在靠近温控器处。
在温控器和产生强高频（高频焊接器、高频缝纫机等）或浪涌的设备之间留出尽可能大的空间。

9. 在额定负载和电源范围内使用本产品。

10.确保额定电压在使用开关或继电器触点打开电源两秒内到达。如电压逐渐到达，电源可能不能重新打开或引起输出故障。

11.数字温控器电源打开后约需至少30分钟才能显示正确温度，因此开始进行实际控制操作之前应提前至少30分钟打开电源。

12.E5DC-80执行自调整时，在打开产品的电源之前或与其同时打开负载（例如加热器）的电源。如果产品的电源早于负载电源打开，自调整将无法正确进行，也无法实现最佳控制。

13.应在靠近本单元处提供一个开关或断路器。
开关或断路器应处于操作员能轻易触及的范围内，并标记为断开本单元的手段。

14.请使用柔软干爽的抹布小心清洁产品。清洁时请勿使用有机溶剂，如涂料稀释剂、汽油或酒精。

15. 设计系统（例如控制面板）时应留出温控器电源打开后输出稳定所需的2秒延迟时间。

16.转换到初始菜单时，输出可能关闭。进行控制操作时应考虑到这一点。

17.非易失性存储器的写操作次数是有限制的。
因此，如在通信或其它操作期间频繁改写数据，请使用RAM写模式。

18.请采取与接地金属连接等防静电对策，同时请勿接触产品。

19.废弃分类时，请使用合适的工具。数字温控器内部的部分元件比较尖锐，容易受伤。

20.E5CC-800/E5CC-B-800/E5CC-U-800/E5EC-800/E5EC-B-800/E5AC-800/E5DC-800适用劳埃德标准时，请按运输标准中记载的条件进行设置。

21.请勿触摸数字温控器的外部电源端子或其它金属元件。

22.请勿超出规格中指定的通信距离并使用指定通信电缆。有关E5□C的通信距离和电缆的信息，请参见 E5□C数字温控器用户手册（样本编号H174）。

23.请勿过度弯曲通信电缆。请勿拉扯通信电缆。

24.如果过度用力插入连接器，连接器可能损坏。在连接连接器时，务必确保其方位正确。如果连接器无法顺利连接，请勿施以蛮力。

25.在E5DC-800中，将主单元安装到端子单元上时，请确认主单元的挂钩已切实插入端子单元。

26.在E5DC-800/E5DC-B-800中，将主单元安装到插座上时，请确认主单元的挂钩已切实插入插座。

27.将DIN导轨垂直安装在地面上。

28.在E5DC-800/E5DC-B-800，如需对端子单元拆装主单元，请先切断电源，切勿用手触摸端子和电子零件，并避免给以冲击。连接或断开主单元时，请勿让电子部件接触外壳。

29.对E5□C-B-800进行配线时，请遵守以下事项。
•请务必按照样本E5□C-B-800配线注意事项（Push-In Plus端子台型）的步骤实施。
•释放孔不可配线。
•在一字螺丝刀插入释放孔的状态下，请勿使一字螺丝刀倾斜或扭曲。否则可能会损坏端子台。
•将一字螺丝刀插入释放孔时，请倾斜插入。如果笔直插入，可能会损坏端子台。
•注意插入在释放孔中的一字螺丝刀不可掉落。
•请勿强行弯曲或拉拽电线。否则可能导致断线。
•除了输入电源和通信外，请勿为E5CC-B-800/E5EC-B-800进行交叉配线。请勿为E5DC-B-800进行交叉配线。

E5CC-800、E5CC-B-800、E5CC-U-800、E5EC-800、E5EC-B-800E5AC-800和E5DC-800均符合劳埃德标准。实施这些标准时，在应用中必须满足以下安装和接线要求。将防水垫插入前面板的后侧。

E5CC-800、E5CC-B-800、E5CC-U-800、E5EC-800、E5EC-B-800、E5AC-800和E5DC-800均符合劳埃德标准的安装类别ENV1和ENV2。因此，安装地必须配有空气调节装置。不可在桥梁、甲板或受到强烈振动的场所使用。

1. 在以下温度和湿度范围内使用本产品：
　 温度： -10～55℃ （无结冰或无结露）
　 湿度： 25%～85%
　 如果本产品安装在控制板内，环境温度必须保持在55°C以下，包括产品周围的温度。

2. 数字温控器等电子设备的使用寿命不但由继电器切换次数来决定，还要取决于内部电子部件的使用寿命。部件使用寿命受环境温度的影响：温度越高，使用寿命越短，温度越低，使用寿命越长。因此，可通过降低数字温控器的温度来延长使用寿命。

3. 将两个或以上数字温控器水平地靠近安装或垂直地叠起安装时，将由于数字温控器的散热而导致内部温度上升，使用寿命缩短。
这类情况下应使用风扇进行强制冷却或采取其它通风措施给数字温控器降温。
但是，进行强制冷却时，注意不要单独对端子部进行冷却，以防发生测量错误。

1. 延长或连接热电偶的导线时，确保使用适合于热电偶类型的补偿线。

2. 延长或连接铂电阻的导线时，确保使用低电阻的接线并使用三根电阻相同的导线。

3. 水平地安装本产品。

4. 如果测量精度过低，检查输入偏差是否设置正确。

保护等级如下所示。不带任何保护等级规格或标有IP□0的部件为非防水。
前面板：IP66，后盖：IP20，端子：IP00
如果需要防水，将防水垫插入前面板的后侧。使用防水垫时的保护等级为IP66。必须定期更换防水垫，因为在工作环境中可能老化、收缩或硬化。更换周期因具体工作环境而已。请在实际应用中检查所需的换周期。可参考使用三年或更短时间。

1. 在数字温控器预热后开始操作时，打开负载电源的同时关闭温控器电源并再次打开。（或者从STOP模式切换到RUN模式也可以）。

2. 请勿在靠近收音机、电视机处使用温控器，也不要进行无线安装。这些设备可造成无线电干扰，对温控器性能造成不良影响。

1. 配线
将单元连接在一起时，只能将电源线连接到连接块左端的单元。不正确的配线可能会在单元内部短路，从而导致单元损坏。请勿在每个连接块之间或另一个单元之间进行交叉配线。可能导致故障或错误操作。

2. 当N个单元连接在一起时，浪涌电流将等于1个单元的N倍。务必使用具有适当熔断特性的外部保险丝以及具有适当跳闸特性的断路器，以确保保险丝不会熔断并且断路器不会因浪涌电流而激活。每个单元的浪涌电流为30A或以下。

3. 请勿从未连接的连接器上卸下端子盖。在运输过程中端子盖已安装在产品上。

4. 在通电期间请勿新增或分离单元。

•E5CC-800
E5CC-800可以使用两个端子盖型号。

•E5CC-U-800
关于E5CC-U-800接线插座，请单独购买P2CF-11或P3GA-11。

1. 关于防水安装，防水垫必须安装在数字温控器上。当成组安装多个数字温控器时没有防水功能。无需防水功能的场合不必使用防水垫。
对于E5CC-U-800，即使插入防水垫也无法防水。

2. 将E5CC-800/E5CC-B-800/E5CC-U-800插入面板的安装孔中。

3. 从端子处推动适配器直至到达面板，并将E5CC-800/E5CC-B-800/E5CC-U-800暂时固定住。

4. 拧紧适配器上的两个固定螺丝。拧螺丝时，交替拧动两个螺丝以保持平衡。使扭矩介于0.29～0.39N·m之间。

1. 关于防水安装，防水垫必须安装在数字温控器上。当成组安装多个数字温控器时没有防水功能。

2. 将E5EC-800/E5EC-B-800/E5AC-800插入面板的安装孔中。

3. 从端子处推动适配器直至到达面板，并将E5EC-800/E5EC-B-800/E5AC-800暂时固定住。

4. 拧紧适配器上的两个固定螺丝。拧螺丝时，交替拧动两个螺丝以保持平衡。使扭矩介于0.29～0.39N·m之间。

1. 将E5DC-800/E5DC-B-800插入面板的安装孔中。（请在插入主单元后再安装端子单元。）

2. 从端子单元处推动适配器直至到达面板，并将E5DC-800/E5DCB-800暂时固定住。

3. 拧紧适配器上的两个固定螺丝。拧螺丝时，交替拧动两个螺丝以保持平衡。使扭矩介于0.29～0.39N·m之间。

•安装
降下端子单元的DIN导轨挂钩，将上方的卡爪抵住DIN导轨。
按入本体直至导轨挂钩到达可锁定的位置，锁定导轨挂钩。

•拆卸
使用一字螺丝刀等将DIN导轨挂钩向下拉出，从下侧拉起。

请按下主单元的2个挂钩，从端子单元上拆下主单元。

请务必将PFP-M端板安装在本体的两端。

• 安装一台
首先安装DIN导轨上的端子单元，之后安装主单元。

• 拆卸
使用一字螺丝刀等将DIN导轨挂钩向下拉出，从下侧拉起。

请务必将PFP-M端板安装在本体的两端。

1. 拆下侧面的端子盖，用于连接另一个端子单元，并将单元安装到DIN导轨。

2. 连接端子单元接口到下一个单元。

3. 配线端子单元。

4. 将主单元插入端子单元。

1. 从端子单元拆下主单元。

2. 拆下端子单元。

3. 从DIN导轨拆下端子单元。

1. 将主单元插入面板的安装孔中。

2. 将事先重配线的端子单元安装到主单元上。

3. 将适配器从端子单元侧推入，直至其与面板接触以临时固定单元，然后拧紧适配器上的两个固定螺丝。拧螺丝时，交替拧动两个螺丝以保持平衡。使扭矩介于0.29～0.39N·m之间。

4. 在已配线的端子单元上，拆下侧面的端子盖以连接另一个端子单元，然后将这些单元连接在一起。

5. 将主单元插入面板的安装孔中，然后安装端子单元。

6. 将适配器从端子单元侧推入，直至其与面板接触以临时固定单元，然后拧紧适配器上的两个固定螺丝。拧螺丝时，交替拧动两个螺丝以保持平衡。使扭矩介于0.29～0.39N·m之间。

1. 拆下主单元附带的适配器。

2. 从端子单元拆下主单元。

3. 拆下端子单元。

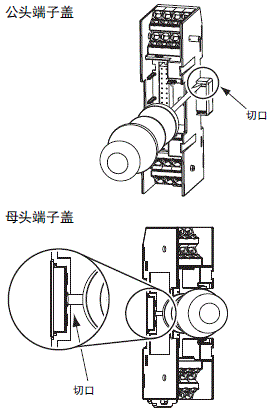

1. 对于公头和母头端子盖，将一字螺丝刀的尖端插入端子盖的切口，以拆下端子盖。

1. 将端子盖按入到位。
公头端子盖无垂直方向。

1. 将母头端子盖的突出部分插入端子单元的凹槽中。

2. 将母头端子盖按入切口到位。

DIN导轨请通过3根以上的螺钉安装在控制柜内。

• DIN导轨（另售）
PFP-50N （50cm）和PFP-100N （100cm）

将DIN导轨垂直安装在地面上。

稍微弯曲E53-COV23端子盖，如下图所示，将其安装至端子台。端子盖不能反向安装。也可以安装E53-COV17端子盖。
确保"UP"标记朝上，然后将E53-COV17端子盖安装到数字温控器的顶部和底部孔中。

稍微弯曲E53-COV24端子盖，如下图所示，将其安装至端子台。端子盖不能反向安装。

1. 将E5DC-800/E5DC-B-800安装在面板上。

2. 请撕下端盖上的双面胶带的剥离纸。

3. 请将E5DC-800/E5DC-B-800的凹陷部分对准端盖的凸起部分。

4. 请切实固定双面胶带。

• 输入线和电源线分离，防止外部噪声。

• 请使用螺钉端子台对压接端子进行接线。

• 对压接端子使用合适的接线材料和夹接工具。

• 用0.43～0.58N·m的扭矩将端子螺丝拧紧。E5CC-U-800为0.5N·m。

接线材料请使用下表规格的产品。

•使用压接端子时的电线剥皮剥离长度，建议遵照所用压接端子制造商建议的长度。

•为了防止干扰影响，信号线请使用带屏蔽的多股线。

E5CC-800/E5EC-800/E5AC-800/E5DC-800 （螺钉端子台型）的压接端子请使用M3，其形状如下。

E5CC-U-800的压接端子请使用M3.5螺丝，其形状如下。

•使用E5DC-800时，请使用带绝缘包层的压接端子。否则，可能导致上下端子间短路。使用裸压接端子时，请使用带绝缘性能的标记管包覆压接部分。使用时请固定标记管，以防偏移。

1个端子的接线最多可连接带绝缘包层的2个压接端子，但不能使用大直径的绝缘包层。

请将电线插到底，直至单芯线或棒状端子的前端碰到端子台。

因单芯线较细而连接困难时，与连接多股线一样请使用一字螺丝刀。

连接到端子台时，请按以下步骤操作。

1. 斜着将一字螺丝刀插入释放孔中。最佳插入角度10°～15°。
正确插入一字螺丝刀后，能感觉到释放孔中弹簧的反弹。

2. 在一字螺丝刀插入释放孔的状态下，插入电线，直至电线的前端碰到端子台。

3. 将一字螺丝刀从释放孔中拔出。

•插入后，请轻轻拉拽，确认电线不会松脱（固定在端子台）。

•如果使用导体长度为10mm的棒状端子，将棒状端子插入端子台后可能会看到一部分导体，仍满足产品绝缘距离。

从端子台上拆卸电线时，请按以下步骤操作。多股线/单芯线/棒状端子的拆卸方法相同。

1. 斜着将一字螺丝刀插入释放孔中。

2. 在一字螺丝刀插入释放孔的状态下，从端子（插入）孔中拔出电线。

3. 将一字螺丝刀从释放孔中拔出。

注：1. 请确认电线覆膜外径小于推荐棒状端子的绝缘套管内径。
　　2. 请确认棒状端子的加工尺寸满足以下形状。

连接和拆卸电线时，需要一字螺丝刀。
请使用下表所示的一字螺丝刀。
下表为截至2015年12月的制造商和型号。

* SZF 0-0,4×2,5 （Phoenix Contact制造）可从欧姆龙专用购买型号（XW4Z-00B）购买。
