BP50LTCH

■ 对象：

不间断电源(UPS) BP50T：BZ35T/BZ50T
BP50LT：BZ50LT

※请注意有类似型号。

BP50TCH/BP50LTCH更换作业步骤

■准备

1.请准备另售配件扩展电池模块「BP50TCH/BP50LTCH」。
2.首先，请停止连接设备，拔下连接设备插头。重新连接时，请确认“停电时后备”和“停电时不后备”插座无误。
3.关闭不间断电源（UPS）BZ35T/BZ50T/BZ50LT「电源」开关。
4.将「AC100V输入」插头从电源插座上拔出。

■更换电池

1.	翻转本机，使底面朝上。使用螺丝刀拆下电池更换用盖子上的固定螺钉（１个）。（逆时针方向拧）

2.	请横向滑动电池更换用盖子，拆下盖子。

3.	手持白色标签，取出电池。

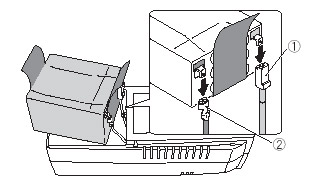

4.	在完全取出电池的状态下，拔出电源连接器。 (1)拔下红色电线（＋侧）的连接器。 (2)拔下黑色电线（－侧）的连接器。 ※注意：当电池漏液时，请勿接触液体（稀硫酸）。 •请放入扩展电池塑料包装袋中，并封上封条。 ※请勿使电池坠落。

5.	请连接新的电池后，按照盒子原来的方向放入。 (1)插入黑色电线（－侧）的连接器。 (2)插入红色电线（＋侧）的连接器。

6.	按装上电池更换盖子。用螺丝钉固定电池更换用盖子。（用螺丝刀向顺时针方向拧）

7.	请记录电池的更换日期。使用另售配件的自动关机软件「PowerAct Pro」，可以通过此软件管理电池更换日期。
