Q:CJ1W-DRM,CS1W-DRM,DRT 模块报E2/F1 故障( 发送超时错误)

A:

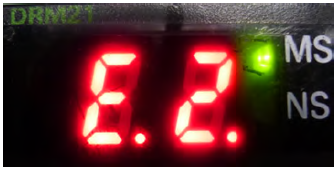

1. 故障现象:模块连接从站后,面板显示E2/F1 故障( 发送超时错误)。



2. 故障原因:

(1)设置错误:主从站之间的波特率设置不同。

(2)通讯端口接线错误。

(3)硬件损坏:电磁干扰、噪音干扰、静电等原因导致通讯回路元器件损坏,如图所示:



3. 注意事项:

(1)确保正确的设置:波特率,如图所示,通过拨码开关设置波特率:

附DRM 模块波特率设置表:



(2)确保端口的正确接线:

          附接线端子示意图:



(3)现场采取以下抗干扰措施:

     ① 通讯线与信号线使用屏蔽电缆,并可靠连接,推荐用DeviceNet 专用线缆进行连接。

     ② 通讯线与信号线应与大电流动力电缆分开布线。

     ③ 通讯状态下勿插拔通讯电缆。

     ④ PLC 应与大功率或高频设备隔离安装。

     ⑤ AC220V 电源可在输入端加隔离变压器;DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
