Q:变频器主回路的正确接线

A:

(1)接线前的确认

变频器的输入电源有三相输入AC380V(R/L1,S/L2,T/L3)和单项AC220V(R/L1,S/L2) 两种类型。接线通电前,请先确认电源输入电压类型,确认类型可通过铭牌和端子台确认。

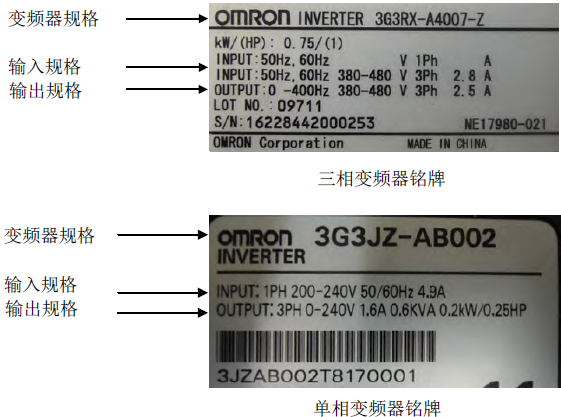

     ① 铭牌



     ② 主回路端子台



(2)主回路的接线

    ① 接线图

    ② 变频器的电源、电机实际接线图请参考下图(以3G3RX 为例)。



    注意点:

    a. 接线时,请采用接线端子,用压线钳压制,不要直线接线;否则,可能会导致接

    线处松动,滑出接线端引起短路故障等故障。



    b. 接线时,将电线接线端子全部压在端子台接线盖片内;否则,可能会导致电线接触不良或滑出引起短路等故障,如下图。





    c. 接线时,当心螺丝刀或压线钳等工具将线皮划伤,露出铜线,线皮划伤的话请立即更换电线;否则,可能会导致工作维修人员的触电以及碰到其他金属体造成短路,如下图。







    ③ 接线时的常见故障

    a. 接线电源输入错误,将交流三相380V 接至交流单项220V 的变频器端子台上,导致变频器电源部分烧毁,如下图。



    b. 接线接反,将变频器的输入端接线(R,S,T)与输出端(U,V,W)接反,导致变频器整流模块和其他元器件的烧毁,如下图。







(3)电源输入端防护(R/L1,S/L2,T/L3)

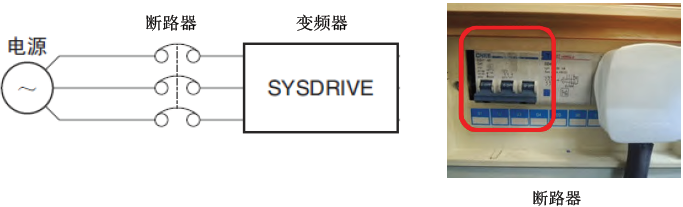

    ① 请在电源和主电源端子(R/L1, S/L2, T/L3)之间使用带漏电保护的断路器。



    ② 请不要使用断路器代替变频器面板操作,进行运行/ 停止切换。

    ③ 避免以下的情况的发生。

    a. 电源电压的不平衡在3% 以上;

    b. 电源电压发生急剧变化;

    c. 请保持电源运行切断的频度在1 次/3 分钟以下。

    ④ 常见故障

    a. 没有使用断路器时,电源波动大,导致过大的电流烧毁变频器,如下图。

    b. 频繁的对变频器开关机,导致变频器冲放电不及时,导致变频器烧毁,如下图。



(4) 变频器输出端子防护(U/T1, V/T2, W/T3)

    ① 在变频器输出侧连接抗干扰滤波器,可以有效降低感应干扰。



    ② 当输出侧配线超过20m 时,由于存在电缆的寄生电容和电感,可能在电机端子产

生浪涌电压,使电机损坏。超过20m 时,请使用高浪涌耐压的变频器专用电机。

(5)再生制动电阻(P/+2, RB)

    ① 变频器可以连接再生制动电阻提高制动能力,在端子(P/+2, RB)上安装制动电阻器。

    ② 制动电阻选型







    ③ 常见故障

    a. 不要使用允许电阻值以下的电阻器,否则可能导致变频器再生制动回路的损坏, 如下图。



    b. 制动电阻应该接在P/+2,RB 端子之间,如果接在P/+2 和N/- 之间,会导致变频器再生制动回路的损坏,如下图。



(6)接地端子(G )

为了防止触电,请务必将变频器和电机接地。 使用多台变频器时,不要呈环形接地。否则,可能会导致变频器误动作
