Q:DRM 模块抗干扰措施

A:

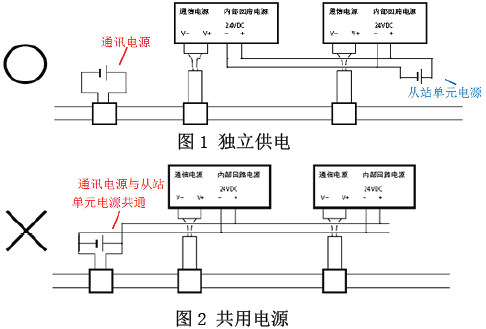

(1)避免电源共用。为避免干扰扩散提高通讯的可靠性,建议各自采用单独电源供电(图1)。避免通信电源和从站单元电源或负载共用,其图1 抗干扰性能优于图2。

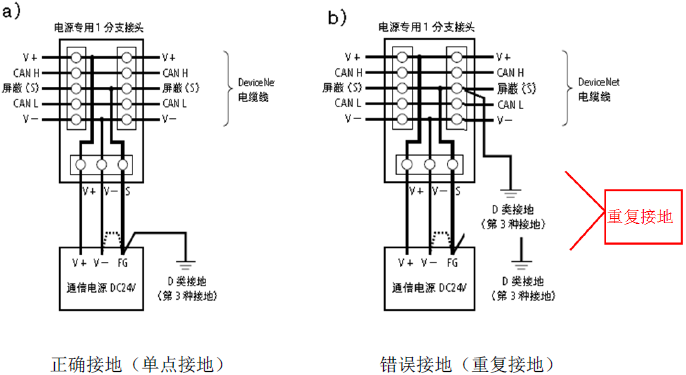

(2)避免接地干扰 DeviceNet 的屏蔽线请务必只在网络上的1 处进行接地(D 类接地)。如在多处进行接地将形成接地回路,导致干扰循环。如下图所示。



(3)布线要求:

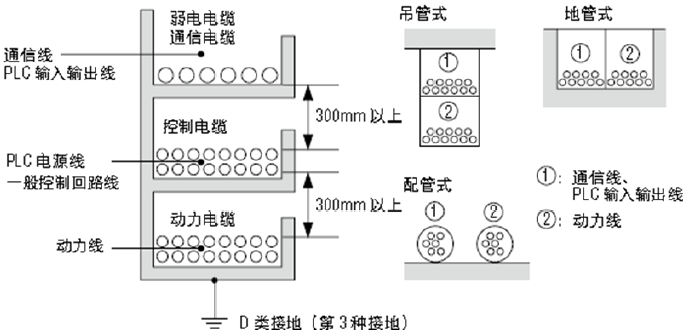

    ① 为防止感应干扰,配线时请将通信线与PLC 的电源线、动力线分开。尤其是与变频器、电机、功率调节器、接触器等的动力线请确保300mm 以上的距离。此外,通信线、动力线请分别使用不同配管,如下图所示。



    ② 如采取以上安装,还存在异常干扰上升,可采取以下对策:

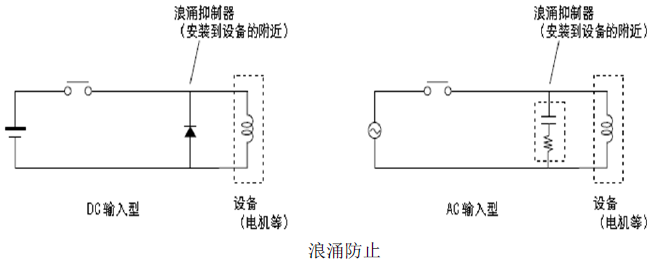

    a. 增加浪涌吸收器,如下图。

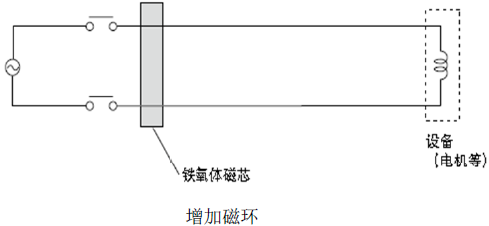

    b. 增加磁环来减轻干扰影响。
