Q:CP1系列PLC 电源的正确连接

A:

PLC 电源是控制系统和设备系统稳定运行的动力,正确使用电源在系统控制中占有至关 重要的地位。

(1)接线通电前,请先确认电源输入电压类型,可以通过以下两种方法:

     ① 看铭牌:

          直流电源输入型和交流电源输入型,分别如下图所示。



     ② 看端子台:

          直流电源输入型和交流电源输入型,分别如下图所示。



(2)电源的正确接线

     ① DC 直流电源:按下图所示连接直流电源,注意不要错误连接正负极性。 请务必采用压接端子进行接线,互相搓合在一起的电线不能直接连接到端子台。



     ② AC 交流电源:连接电源前,确认CPU 单元为AC 电源规格。如果向DC 电源规格的 单元上连接AC 电源,会破坏内部电路。如以1:1 的隔离变压器为媒介进行布线, 可有效防止电源线发出的干扰。请按下图所示连接交流电源:



(3)未正确连接电源导致的常见故障

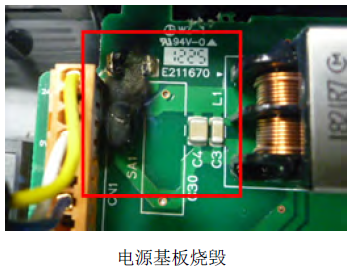

     ① 输入电源误接线,使用AC220V 接入电源为DC24V 的PLC,会导致内部电源基板烧毁。



      ②交流220V 输入型PLC 的电源电压过高,导致电源回路电解电容爆裂。
