E2E / E2EQ NEXT系列

接近传感器

E2E / E2EQ NEXT系列

设备因“长距离检测”而不会 发生突然停止

E2E系列直流3线式预定于2022年3月底订货截止

E2E NEXT系列 接近传感器

直流2线式/3线式 避免误动作 规避碰撞磨损

直流2线式

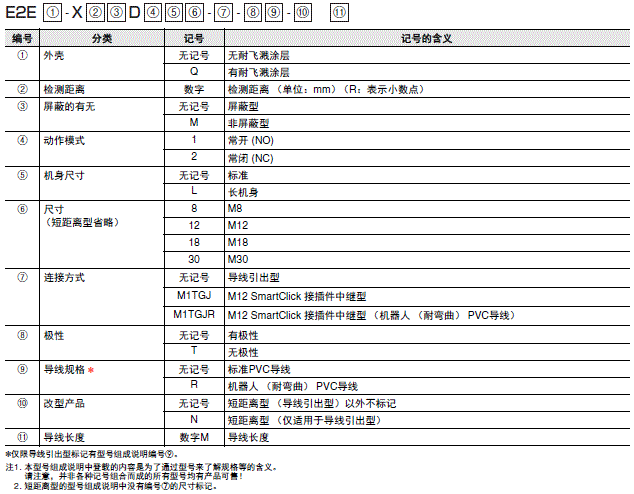

E2E/E2EQ NEXT 系列 型号组成说明

E2E / E2EQ NEXT系列 种类 2

本体

E2E NEXT 系列(长距离型)

直流2线式

屏蔽型 *1

尺寸
(检测距离)
连接方式 极性 型号
动作模式:NO 动作模式:NC
M8
(3mm)
导线引出(2m)
*2 *3
E2E-X3D18 2M E2E-X3D28 2M
E2E-X3D18-T 2M E2E-X3D28-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X3D18-M1TGJ
0.3M
E2E-X3D28-M1TGJ
0.3M
E2E-X3D18-M1TGJ-T
0.3M
E2E-X3D28-M1TGJ-T
0.3M
M12
(7mm)
导线引出(2m)
*2 *3
E2E-X7D112 2M E2E-X7D212 2M
E2E-X7D112-T 2M E2E-X7D212-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X7D112-M1TGJ
0.3M
E2E-X7D212-M1TGJ
0.3M
E2E-X7D112-M1TGJ-T
0.3M
E2E-X7D212-M1TGJ-T
0.3M
M18
(11mm)
导线引出(2m)
*2 *3
E2E-X11D118 2M E2E-X11D218 2M
E2E-X11D118-T 2M E2E-X11D218-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X11D118-M1TGJ
0.3M
E2E-X11D218-M1TGJ
0.3M
E2E-X11D118-M1TGJ-T
0.3M
E2E-X11D218-M1TGJ-T
0.3M
M30
(20mm)
导线引出(2m)
*2 *3
E2E-X20D130 2M E2E-X20D230 2M
E2E-X20D130-T 2M E2E-X20D230-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X20D130-M1TGJ
0.3M
E2E-X20D230-M1TGJ
0.3M
E2E-X20D130-M1TGJ-T
0.3M
E2E-X20D230-M1TGJ-T
0.3M

非屏蔽型

尺寸
(检测距离)
连接方式 极性 型号
动作模式:NO 动作模式:NC
M8
(6mm)
导线引出(2m)
*2 *3
E2E-X6MD18 2M E2E-X6MD28 2M
E2E-X6MD18-T 2M E2E-X6MD28-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X6MD18-M1TGJ
0.3M
E2E-X6MD28-M1TGJ
0.3M
E2E-X6MD18-M1TGJ-T
0.3M
E2E-X6MD28-M1TGJ-T
0.3M
M12
(10mm)
导线引出(2m)
*2 *3
E2E-X10MD112 2M E2E-X10MD212 2M
E2E-X10MD112-T 2M E2E-X10MD212-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X10MD112-M1TGJ
0.3M
E2E-X10MD212-M1TGJ
0.3M
E2E-X10MD112-M1TGJ-T
0.3M
E2E-X10MD212-M1TGJ-T
0.3M
M18
(20mm)
导线引出(2m)
*2 *3
E2E-X20MD1L18 2M E2E-X20MD2L18 2M
E2E-X20MD1L18-T 2M E2E-X20MD2L18-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X20MD1L18-M1TGJ
0.3M
E2E-X20MD2L18-M1TGJ
0.3M
E2E-X20MD1L18-M1TGJ-T
0.3M
E2E-X20MD2L18-M1TGJ-T
0.3M
M30
(40mm)
导线引出(2m)
*2 *3
E2E-X40MD1L30 2M E2E-X40MD2L30 2M
E2E-X40MD1L30-T 2M E2E-X40MD2L30-T 2M
M12 SmartClick
接插件中继型(0.3m)
*4
E2E-X40MD1L30-M1TGJ
0.3M
E2E-X40MD2L30-M1TGJ
0.3M
E2E-X40MD1L30-M1TGJ-T
0.3M
E2E-X40MD2L30-M1TGJ-T
0.3M

*1. 埋入金属中使用时,请参考样本的“周围金属的影响”。
*2. 还备有长5m的导线。型号末尾为5M (例:E2E-X3D18 5M)。
*3. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X3D18-R 2M/E2E-X3D18-R 5M)。
*4. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。
  型号中带R (例:E2E-X3D18-M1TGJR 0.3M/E2E-X3D18-M1TGJR-T 0.3M)。
注. *2~4的交期请向经销商咨询。

E2EQ NEXT系列(防溅 长距离型)

直流2线式

屏蔽型 *1

尺寸
(检测距离)
连接方式 极性 型号
动作模式:NO 动作模式:NC
M8
(3mm)
导线引出(2m)
*2
E2EQ-X3D18 2M E2EQ-X3D28 2M
E2EQ-X3D18-T 2M E2EQ-X3D28-T 2M
M12 SmartClick
接插件中继型(0.3m)
E2EQ-X3D18-M1TGJ
0.3M
E2EQ-X3D28-M1TGJ
0.3M
E2EQ-X3D18-M1TGJ-T
0.3M
E2EQ-X3D28-M1TGJ-T
0.3M
M12
(7mm)
导线引出(2m)
*2
E2EQ-X7D112 2M E2EQ-X7D212 2M
E2EQ-X7D112-T 2M E2EQ-X7D212-T 2M
M12 SmartClick
接插件中继型(0.3m)
E2EQ-X7D112-M1TGJ
0.3M
E2EQ-X7D212-M1TGJ
0.3M
E2EQ-X7D112-M1TGJ-T
0.3M
E2EQ-X7D212-M1TGJ-T
0.3M
M18
(11mm)
导线引出(2m)
*2
E2EQ-X11D118 2M E2EQ-X11D218 2M
E2EQ-X11D118-T 2M E2EQ-X11D218-T 2M
M12 SmartClick
接插件中继型(0.3m)
E2EQ-X11D118-M1TGJ
0.3M
E2EQ-X11D218-M1TGJ
0.3M
E2EQ-X11D118-M1TGJ-T
0.3M
E2EQ-X11D218-M1TGJ-T
0.3M
M30
(20mm)
导线引出(2m)
*2
E2EQ-X20D130 2M E2EQ-X20D230 2M
E2EQ-X20D130-T 2M E2EQ-X20D230-T 2M
M12 SmartClick
接插件中继型(0.3m)
E2EQ-X20D130-M1TGJ
0.3M
E2EQ-X20D230-M1TGJ
0.3M
E2EQ-X20D130-M1TGJ-T
0.3M
E2EQ-X20D230-M1TGJ-T
0.3M

*1. 埋入金属中使用时,请参考样本的“周围金属的影响”。
*2. 还备有长5m的导线。型号末尾为5M (例:E2EQ-X3D18 5M)。交期请向经销商咨询。

E2E NEXT 系列(短距离型)

直流2线式

屏蔽型

尺寸
(检测距离)
连接方式 极性 型号
动作模式:NO 动作模式:NC
M8
(1.5mm)
导线引出(2m)
*1 *2
E2E-X1R5D1-N 2M E2E-X1R5D2-N 2M
E2E-X1R5D1-T-N 2M E2E-X1R5D2-T-N 2M
M12 SmartClick
接插件中继型(0.3m)
*3
E2E-X1R5D1-M1TGJ 0.3M E2E-X1R5D2-M1TGJ 0.3M
E2E-X1R5D1-M1TGJ-T 0.3M E2E-X1R5D2-M1TGJ-T 0.3M
M12
(2.5mm)
导线引出(2m)
*1 *2
E2E-X2R5D1-N 2M E2E-X2R5D2-N 2M
E2E-X2R5D1-T-N 2M E2E-X2R5D2-T-N 2M
M12 SmartClick
接插件中继型(0.3m)
*3
E2E-X2R5D1-M1TGJ 0.3M E2E-X2R5D2-M1TGJ 0.3M
E2E-X2R5D1-M1TGJ-T 0.3M E2E-X2R5D2-M1TGJ-T 0.3M
M18
(5mm)
导线引出(2m)
*1 *2
E2E-X5D1-N 2M E2E-X5D2-N 2M
E2E-X5D1-T-N 2M E2E-X5D2-T-N 2M
M12 SmartClick
接插件中继型(0.3m)
*3
E2E-X5D1-M1TGJ 0.3M E2E-X5D2-M1TGJ 0.3M
E2E-X5D1-M1TGJ-T 0.3M E2E-X5D2-M1TGJ-T 0.3M

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X1R5D1-N 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X1R5D1-R-N 2M/E2E-X1R5D1-R-N 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。
  型号中带R (例:E2E-X1R5D1-M1TGJR 0.3M/E2E-X1R5D1-M1TGJR-T 0.3M)。
注. *1~3的交期请向经销商咨询。

附件(另售)

传感器I/O接插件

(接插件中继型 必需)传感器中不附带,请务必订购。

圆型耐油接插件 XS5 NEXT系列

形状 电缆规格 种类 电缆
外径
(mm)
电缆
引出方向
电缆
长度
(m)
传感器I/O接插件型号 适用接近
传感器型号
M12
SmartClick
接插件直型
3681_lu_6_1
耐油强化
PVC电缆
插座
单头
接插件
φ6 直型 1 XS5F-D421-C80-X E2E-X□D□-
M1TGJ(R)(-T)
E2EQ-X□D□-
M1TGJ(-T)
2 XS5F-D421-D80-X
3 XS5F-D421-E80-X
5 XS5F-D421-G80-X
10 XS5F-D421-J80-X
耐油强化
PVC机器
人电缆
插座
单头
接插件
φ6 直型 1 XS5F-D421-C80-XR
2 XS5F-D421-D80-XR
3 XS5F-D421-E80-XR
5 XS5F-D421-G80-XR
10 XS5F-D421-J80-XR
耐油强化
PVC电缆
双头
接插件
φ6 直型(插座)/
直型(插头)
1 XS5W-D421-C81-X
2 XS5W-D421-D81-X
3 XS5W-D421-E81-X
5 XS5W-D421-G81-X
10 XS5W-D421-J81-X
耐油强化
PVC机器
人电缆
双头
接插件
φ6 直型(插座)/
直型(插头)
1 XS5W-D421-C81-XR
2 XS5W-D421-D81-XR
3 XS5W-D421-E81-XR
5 XS5W-D421-G81-XR
10 XS5W-D421-J81-XR

注. 关于接插件的详情,请参考XS5 NEXT系列样本。

圆型防水连接器 XS5系列

形状 电缆
规格
种类 电缆
外径
(mm)
电缆
引出方向
电缆
长度
(m)
传感器I/O接插件型号 适用接近
传感器型号
M12
SmartClick
接插件
直型
3681_lu_7_1
L型
3681_lu_7_2
PVC
机器
人电
插座
单头
接插
φ6 直型 1 XS5F-D421-C80-F E2E-X□D□-
M1TGJ(R)(-T)
E2EQ-X□D□-
M1TGJ(-T)
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L型 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
双头
接插
φ6 直型(插座) /
直型(插头)
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L型(插座) /
L型(插头)
2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
直型(插座) /
L型(插头)
2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L型(插座) /
直型(插头)
2 XS5W-D424-D81-F
5 XS5W-D424-G81-F

注. 关于接插件的详情,请参考XS5系列样本。

传感器I/O接插件 嵌合组合的耐油性能

E2E NEXT系列
接插件中继型
适用接插件型号
XS5 NEXT系列 XS5系列
E2E-X□D□-M1TGJ(R)(-T) 耐油实力值2年* 防水(IP67)

*对象油种:JIS K 2241:2000规定的切削油剂
 耐油实力值2年是指产品设计及耐油性能评估结果的中间值(=Typ值)。
 出厂产品的实际能力会在2年左右出现偏差。

e-治具(安装套管)

传感器中不附带,请根据需要订购。

形状 型号 适用传感器
3681_lu_9_1
Y92E-J8S12 E2E NEXT系列 M8屏蔽型
Y92E-J12S18 E2E NEXT系列 M12屏蔽型
Y92E-J18S30 E2E NEXT系列 M18屏蔽型

注. 不适用于E2EQ NEXT系列(防溅产品)。

直流3线式 高级型号

E2E/E2EQ NEXT 系列 型号组成说明

E2E / E2EQ NEXT系列 种类 30

E2E NEXT系列(超长距离型)

直流3线式

屏蔽型 *1

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(4mm)
导线引出(2m)
*2
38mm
*3
NO E2E-X4B1D8 2M
**
E2E-X4C18 2M
NC E2E-X4B28 2M E2E-X4C28 2M
48mm NO E2E-X4B1DL8 2M
**
E2E-X4C1L8 2M
NC E2E-X4B2L8 2M E2E-X4C2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*4
NO E2E-X4B1D8-M1TJ
0.3M **
E2E-X4C18-M1TJ
0.3M
NC E2E-X4B28-M1TJ
0.3M
E2E-X4C28-M1TJ
0.3M
48mm NO E2E-X4B1DL8-M1TJ
0.3M **
E2E-X4C1L8-M1TJ
0.3M
NC E2E-X4B2L8-M1TJ
0.3M
E2E-X4C2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X4B1D8-M1
**
E2E-X4C18-M1
NC E2E-X4B28-M1 E2E-X4C28-M1
53mm NO E2E-X4B1DL8-M1
**
E2E-X4C1L8-M1
NC E2E-X4B2L8-M1 E2E-X4C2L8-M1
M8 (4针)接插件 39mm NO E2E-X4B1D8-M3
**
E2E-X4C18-M3
NC E2E-X4B28-M3 E2E-X4C28-M3
49mm NO E2E-X4B1DL8-M3
**
E2E-X4C1L8-M3
NC E2E-X4B2L8-M3 E2E-X4C2L8-M3
M8 (3针)接插件 39mm NO E2E-X4B1D8-M5
**
E2E-X4C18-M5
NC E2E-X4B28-M5 E2E-X4C28-M5
49mm NO E2E-X4B1DL8-M5
**
E2E-X4C1L8-M5
NC E2E-X4B2L8-M5 E2E-X4C2L8-M5
M12
(9mm)
导线引出(2m)
*2
47mm
*3
NO E2E-X9B1D12 2M
**
E2E-X9C112 2M
NC E2E-X9B212 2M E2E-X9C212 2M
69mm NO E2E-X9B1DL12 2M
**
E2E-X9C1L12 2M
NC E2E-X9B2L12 2M E2E-X9C2L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*4
NO E2E-X9B1D12-M1TJ
0.3M **
E2E-X9C112-M1TJ
0.3M
NC E2E-X9B212-M1TJ
0.3M
E2E-X9C212-M1TJ
0.3M
69mm NO E2E-X9B1DL12-M1TJ
0.3M **
E2E-X9C1L12-M1TJ
0.3M
NC E2E-X9B2L12-M1TJ
0.3M
E2E-X9C2L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X9B1D12-M1
**
E2E-X9C112-M1
NC E2E-X9B212-M1 E2E-X9C212-M1
70mm NO E2E-X9B1DL12-M1
**
E2E-X9C1L12-M1
NC E2E-X9B2L12-M1 E2E-X9C2L12-M1
M18
(14mm)
导线引出(2m)
*2
55mm
*3
NO E2E-X14B1D18 2M
**
E2E-X14C118 2M
NC E2E-X14B218 2M E2E-X14C218 2M
77mm NO E2E-X14B1DL18 2M
**
E2E-X14C1L18 2M
NC E2E-X14B2L18 2M E2E-X14C2L18 2M
M12 SmartClick
接插件中继
(0.3m)
55mm
*4
NO E2E-X14B1D18-M1TJ
0.3M **
E2E-X14C118-M1TJ
0.3M
NC E2E-X14B218-M1TJ
0.3M
E2E-X14C218-M1TJ
0.3M
77mm NO E2E-X14B1DL18-M1TJ
0.3M **
E2E-X14C1L18-M1TJ
0.3M
NC E2E-X14B2L18-M1TJ
0.3M
E2E-X14C2L18-M1TJ
0.3M
M12接插件 53mm NO E2E-X14B1D18-M1
**
E2E-X14C118-M1
NC E2E-X14B218-M1 E2E-X14C218-M1
75mm NO E2E-X14B1DL18-M1
**
E2E-X14C1L18-M1
NC E2E-X14B2L18-M1 E2E-X14C2L18-M1
M30
(23mm)
导线引出(2m)
*2
60mm
*3
NO E2E-X23B1D30 2M
**
E2E-X23C130 2M
NC E2E-X23B230 2M E2E-X23C230 2M
82mm NO E2E-X23B1DL30 2M
**
E2E-X23C1L30 2M
NC E2E-X23B2L30 2M E2E-X23C2L30 2M
M12 SmartClick
接插件中继
(0.3m)
60mm
*4
NO E2E-X23B1D30-M1TJ
0.3M **
E2E-X23C130-M1TJ
0.3M
NC E2E-X23B230-M1TJ
0.3M
E2E-X23C230-M1TJ
0.3M
82mm NO E2E-X23B1DL30-M1TJ
0.3M **
E2E-X23C1L30-M1TJ
0.3M
NC E2E-X23B2L30-M1TJ
0.3M
E2E-X23C2L30-M1TJ
0.3M
M12接插件 58mm NO E2E-X23B1D30-M1
**
E2E-X23C130-M1
NC E2E-X23B230-M1 E2E-X23C230-M1
80mm NO E2E-X23B1DL30-M1
**
E2E-X23C1L30-M1
NC E2E-X23B2L30-M1 E2E-X23C2L30-M1

*1. 埋入金属中使用时,请参考样本的“周围金属的影响”。
*2. 还备有长5m的导线。型号末尾为5M (例:E2E-X9B1D12 5M)。
*3. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X9B1D12-R 2M/E2E-X9B1D12-R 5M)。
*4. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X9B1D12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X9B1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

直流3线式

非屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(8mm)
导线引出(2m)
*1
38mm
*2
NO E2E-X8MB1D8 2M
**
E2E-X8MC18 2M
NC E2E-X8MB28 2M E2E-X8MC28 2M
48mm NO E2E-X8MB1DL8 2M
**
E2E-X8MC1L8 2M
NC E2E-X8MB2L8 2M E2E-X8MC2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*3
NO E2E-X8MB1D8-M1TJ
0.3M **
E2E-X8MC18-M1TJ
0.3M
NC E2E-X8MB28-M1TJ
0.3M
E2E-X8MC28-M1TJ
0.3M
48mm NO E2E-X8MB1DL8-M1TJ
0.3M **
E2E-X8MC1L8-M1TJ
0.3M
NC E2E-X8MB2L8-M1TJ
0.3M
E2E-X8MC2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X8MB1D8-M1
**
E2E-X8MC18-M1
NC E2E-X8MB28-M1 E2E-X8MC28-M1
53mm NO E2E-X8MB1DL8-M1
**
E2E-X8MC1L8-M1
NC E2E-X8MB2L8-M1 E2E-X8MC2L8-M1
M8 (4针)接插件 39mm NO E2E-X8MB1D8-M3
**
E2E-X8MC18-M3
NC E2E-X8MB28-M3 E2E-X8MC28-M3
49mm NO E2E-X8MB1DL8-M3
**
E2E-X8MC1L8-M3
NC E2E-X8MB2L8-M3 E2E-X8MC2L8-M3
M8 (3针)接插件 39mm NO E2E-X8MB1D8-M5
**
E2E-X8MC18-M5
NC E2E-X8MB28-M5 E2E-X8MC28-M5
49mm NO E2E-X8MB1DL8-M5
**
E2E-X8MC1L8-M5
NC E2E-X8MB2L8-M5 E2E-X8MC2L8-M5
M12
(16mm)
导线引出(2m)
*1
47mm
*2
NO E2E-X16MB1D12 2M
**
E2E-X16MC112 2M
NC E2E-X16MB212 2M E2E-X16MC212 2M
69mm NO E2E-X16MB1DL12 2M
**
E2E-X16MC1L12 2M
NC E2E-X16MB2L12 2M E2E-X16MC2L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*3
NO E2E-X16MB1D12-M1TJ
0.3M **
E2E-X16MC112-M1TJ
0.3M
NC E2E-X16MB212-M1TJ
0.3M
E2E-X16MC212-M1TJ
0.3M
69mm NO E2E-X16MB1DL12-M1TJ
0.3M **
E2E-X16MC1L12-M1TJ
0.3M
NC E2E-X16MB2L12-M1TJ
0.3M
E2E-X16MC2L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X16MB1D12-M1
**
E2E-X16MC112-M1
NC E2E-X16MB212-M1 E2E-X16MC212-M1
70mm NO E2E-X16MB1DL12-M1
**
E2E-X16MC1L12-M1
NC E2E-X16MB2L12-M1 E2E-X16MC2L12-M1
M18
(30mm)
导线引出(2m)
*1
77mm
*2
NO E2E-X30MB1DL18 2M
**
E2E-X30MC1L18 2M
NC E2E-X30MB2L18 2M E2E-X30MC2L18 2M
M12 SmartClick
接插件中继
(0.3m)
77mm
*3
NO E2E-X30MB1DL18-M1TJ
0.3M **
E2E-X30MC1L18-M1TJ
0.3M
NC E2E-X30MB2L18-M1TJ
0.3M
E2E-X30MC2L18-M1TJ
0.3M
M12接插件 75mm NO E2E-X30MB1DL18-M1
**
E2E-X30MC1L18-M1
NC E2E-X30MB2L18-M1 E2E-X30MC2L18-M1
M30
(50mm)
导线引出(2m)
*1
97mm
*2
NO E2E-X50MB1DL30 2M
**
E2E-X50MC1L30 2M
NC E2E-X50MB2L30 2M E2E-X50MC2L30 2M
M12 SmartClick
接插件中继
(0.3m)
97mm
*3
NO E2E-X50MB1DL30-M1TJ
0.3M **
E2E-X50MC1L30-M1TJ
0.3M
NC E2E-X50MB2L30-M1TJ
0.3M
E2E-X50MC2L30-M1TJ
0.3M
M12接插件 95mm NO E2E-X50MB1DL30-M1
**
E2E-X50MC1L30-M1
NC E2E-X50MB2L30-M1 E2E-X50MC2L30-M1

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X16MB1D12 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X16MB1D12-R 2M/E2E-X16MB1D12-R 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X16MB1D12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X16MB1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

E2E NEXT系列(长距离型)

直流3线式

屏蔽型 *1

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(3mm)
导线引出(2m)
*2
38mm
*3
NO E2E-X3B1D8 2M
**
E2E-X3C18 2M
NC E2E-X3B28 2M E2E-X3C28 2M
48mm NO E2E-X3B1DL8 2M
**
E2E-X3C1L8 2M
NC E2E-X3B2L8 2M E2E-X3C2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*4
NO E2E-X3B1D8-M1TJ
0.3M **
E2E-X3C18-M1TJ
0.3M
NC E2E-X3B28-M1TJ
0.3M
E2E-X3C28-M1TJ
0.3M
48mm NO E2E-X3B1DL8-M1TJ
0.3M **
E2E-X3C1L8-M1TJ
0.3M
NC E2E-X3B2L8-M1TJ
0.3M
E2E-X3C2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X3B1D8-M1
**
E2E-X3C18-M1
NC E2E-X3B28-M1 E2E-X3C28-M1
53mm NO E2E-X3B1DL8-M1
**
E2E-X3C1L8-M1
NC E2E-X3B2L8-M1 E2E-X3C2L8-M1
M8 (4针)接插件 39mm NO E2E-X3B1D8-M3
**
E2E-X3C18-M3
NC E2E-X3B28-M3 E2E-X3C28-M3
49mm NO E2E-X3B1DL8-M3
**
E2E-X3C1L8-M3
NC E2E-X3B2L8-M3 E2E-X3C2L8-M3
M8 (3针)接插件 39mm NO E2E-X3B1D8-M5
**
E2E-X3C18-M5
NC E2E-X3B28-M5 E2E-X3C28-M5
49mm NO E2E-X3B1DL8-M5
**
E2E-X3C1L8-M5
NC E2E-X3B2L8-M5 E2E-X3C2L8-M5
M12
(6mm)
导线引出(2m)
*2
47mm
*3
NO E2E-X6B1D12 2M
**
E2E-X6C112 2M
NC E2E-X6B212 2M E2E-X6C212 2M
NO+NC E2E-X6B3D12 2M
**
E2E-X6C312 2M
69mm NO E2E-X6B1DL12 2M
**
E2E-X6C1L12 2M
NC E2E-X6B2L12 2M E2E-X6C2L12 2M
NO+NC E2E-X6B3DL12 2M
**
E2E-X6C3L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*4
NO E2E-X6B1D12-M1TJ
0.3M **
E2E-X6C112-M1TJ
0.3M
NC E2E-X6B212-M1TJ
0.3M
E2E-X6C212-M1TJ
0.3M
NO+NC E2E-X6B3D12-M1TJ
0.3M **
E2E-X6C312-M1TJ
0.3M
69mm NO E2E-X6B1DL12-M1TJ
0.3M **
E2E-X6C1L12-M1TJ
0.3M
NC E2E-X6B2L12-M1TJ
0.3M
E2E-X6C2L12-M1TJ
0.3M
NO+NC E2E-X6B3DL12-M1TJ
0.3M **
E2E-X6C3L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X6B1D12-M1
**
E2E-X6C112-M1
NC E2E-X6B212-M1 E2E-X6C212-M1
NO+NC E2E-X6B3D12-M1
**
E2E-X6C312-M1
70mm NO E2E-X6B1DL12-M1
**
E2E-X6C1L12-M1
NC E2E-X6B2L12-M1
E2E-X6C2L12-M1
NO+NC E2E-X6B3DL12-M1
**
E2E-X6C3L12-M1
M18
(12mm)
导线引出(2m)
*2
55mm
*3
NO E2E-X12B1D18 2M
**
E2E-X12C118 2M
NC E2E-X12B218 2M E2E-X12C218 2M
NO+NC E2E-X12B3D18 2M
**
E2E-X12C318 2M
77mm NO E2E-X12B1DL18 2M
**
E2E-X12C1L18 2M
NC E2E-X12B2L18 2M E2E-X12C2L18 2M
NO+NC E2E-X12B3DL18 2M
**
E2E-X12C3L18 2M
M12 SmartClick
接插件中继
(0.3m)
55mm
*4
NO E2E-X12B1D18-M1TJ
0.3M **
E2E-X12C118-M1TJ
0.3M
NC E2E-X12B218-M1TJ
0.3M
E2E-X12C218-M1TJ
0.3M
NO+NC E2E-X12B3D18-M1TJ
0.3M **
E2E-X12C318-M1TJ
0.3M
77mm NO E2E-X12B1DL18-M1TJ
0.3M **
E2E-X12C1L18-M1TJ
0.3M
NC E2E-X12B2L18-M1TJ
0.3M
E2E-X12C2L18-M1TJ
0.3M
NO+NC E2E-X12B3DL18-M1TJ
0.3M **
E2E-X12C3L18-M1TJ
0.3M
M12接插件 53mm NO E2E-X12B1D18-M1
**
E2E-X12C118-M1
NC E2E-X12B218-M1 E2E-X12C218-M1
NO+NC E2E-X12B3D18-M1
**
E2E-X12C318-M1
75mm NO E2E-X12B1DL18-M1
**
E2E-X12C1L18-M1
NC E2E-X12B2L18-M1 E2E-X12C2L18-M1
NO+NC E2E-X12B3DL18-M1
**
E2E-X12C3L18-M1
M30
(22mm)
导线引出(2m)
*2
60mm
*3
NO E2E-X22B1D30 2M
**
E2E-X22C130 2M
NC E2E-X22B230 2M E2E-X22C230 2M
NO+NC E2E-X22B3D30 2M
**
E2E-X22C330 2M
82mm NO E2E-X22B1DL30 2M
**
E2E-X22C1L30 2M
NC E2E-X22B2L30 2M
E2E-X22C2L30 2M
NO+NC E2E-X22B3DL30 2M
**
E2E-X22C3L30 2M
M12 SmartClick
接插件中继
(0.3m)
60mm
*4
NO E2E-X22B1D30-M1TJ
0.3M **
E2E-X22C130-M1TJ
0.3M
NC E2E-X22B230-M1TJ
0.3M
E2E-X22C230-M1TJ
0.3M
NO+NC E2E-X22B3D30-M1TJ
0.3M **
E2E-X22C330-M1TJ
0.3M
82mm NO E2E-X22B1DL30-M1TJ
0.3M **
E2E-X22C1L30-M1TJ
0.3M
NC E2E-X22B2L30-M1TJ
0.3M
E2E-X22C2L30-M1TJ
0.3M
NO+NC E2E-X22B3DL30-M1TJ
0.3M **
E2E-X22C3L30-M1TJ
0.3M
M12接插件 58mm NO E2E-X22B1D30-M1
**
E2E-X22C130-M1
NC E2E-X22B230-M1 E2E-X22C230-M1
NO+NC E2E-X22B3D30-M1
**
E2E-X22C330-M1
80mm NO E2E-X22B1DL30-M1
**
E2E-X22C1L30-M1
NC E2E-X22B2L30-M1 E2E-X22C2L30-M1
NO+NC E2E-X22B3DL30-M1
**
E2E-X22C3L30-M1

*1. 埋入金属中使用时,请参考样本的“周围金属的影响”。
*2. 还备有长5m的导线。型号末尾为5M (例:E2E-X6B1D12 5M)。
*3. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X6B1D12-R 2M/E2E-X6B1D12-R 5M)。
*4. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X6B1D12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X6B1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

直流3线式

非屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(6mm)
导线引出(2m)
*1
38mm
*2
NO E2E-X6MB1D8 2M
**
E2E-X6MC18 2M
NC E2E-X6MB28 2M E2E-X6MC28 2M
48mm NO E2E-X6MB1DL8 2M
**
E2E-X6MC1L8 2M
NC E2E-X6MB2L8 2M E2E-X6MC2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*3
NO E2E-X6MB1D8-M1TJ
0.3M **
E2E-X6MC18-M1TJ
0.3M
NC E2E-X6MB28-M1TJ
0.3M
E2E-X6MC28-M1TJ
0.3M
48mm NO E2E-X6MB1DL8-M1TJ
0.3M **
E2E-X6MC1L8-M1TJ
0.3M
NC E2E-X6MB2L8-M1TJ
0.3M
E2E-X6MC2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X6MB1D8-M1
**
E2E-X6MC18-M1
NC E2E-X6MB28-M1 E2E-X6MC28-M1
53mm NO E2E-X6MB1DL8-M1
**
E2E-X6MC1L8-M1
NC E2E-X6MB2L8-M1 E2E-X6MC2L8-M1
M8 (4针)接插件 39mm NO E2E-X6MB1D8-M3
**
E2E-X6MC18-M3
NC E2E-X6MB28-M3 E2E-X6MC28-M3
49mm NO E2E-X6MB1DL8-M3
**
E2E-X6MC1L8-M3
NC E2E-X6MB2L8-M3 E2E-X6MC2L8-M3
M8 (3针)接插件 39mm NO E2E-X6MB1D8-M5
**
E2E-X6MC18-M5
NC E2E-X6MB28-M5 E2E-X6MC28-M5
49mm NO E2E-X6MB1DL8-M5
**
E2E-X6MC1L8-M5
NC E2E-X6MB2L8-M5 E2E-X6MC2L8-M5
M12
(10mm)
导线引出(2m)
*1
47mm
*2
NO E2E-X10MB1D12 2M
**
E2E-X10MC112 2M
NC E2E-X10MB212 2M E2E-X10MC212 2M
NO+NC E2E-X10MB3D12 2M
**
E2E-X10MC312 2M
69mm NO E2E-X10MB1DL12 2M
**
E2E-X10MC1L12 2M
NC E2E-X10MB2L12 2M E2E-X10MC2L12 2M
NO+NC E2E-X10MB3DL12 2M
**
E2E-X10MC3L12 2M

M12 SmartClick
接插件中继
(0.3m)
47mm
*3
NO E2E-X10MB1D12-M1TJ
0.3M **
E2E-X10MC112-M1TJ
0.3M
NC E2E-X10MB212-M1TJ
0.3M
E2E-X10MC212-M1TJ
0.3M
NO+NC E2E-X10MB3D12-M1TJ
0.3M **
E2E-X10MC312-M1TJ
0.3M
69mm NO E2E-X10MB1DL12-M1TJ
0.3M **
E2E-X10MC1L12-M1TJ
0.3M
NC E2E-X10MB2L12-M1TJ
0.3M
E2E-X10MC2L12-M1TJ
0.3M
NO+NC E2E-X10MB3DL12-M1TJ
0.3M **
E2E-X10MC3L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X10MB1D12-M1
**
E2E-X10MC112-M1
NC E2E-X10MB212-M1 E2E-X10MC212-M1
NO+NC E2E-X10MB3D12-M1
**
E2E-X10MC312-M1
70mm NO E2E-X10MB1DL12-M1
**
E2E-X10MC1L12-M1
NC E2E-X10MB2L12-M1 E2E-X10MC2L12-M1
NO+NC E2E-X10MB3DL12-M1
**
E2E-X10MC3L12-M1
M18
(20mm)
导线引出(2m)
*1
77mm
*2
NO E2E-X20MB1DL18 2M
**
E2E-X20MC1L18 2M
NC E2E-X20MB2L18 2M E2E-X20MC2L18 2M
NO+NC E2E-X20MB3DL18 2M
**
E2E-X20MC3L18 2M
M12 SmartClick
接插件中继
(0.3m)
77mm
*3
NO E2E-X20MB1DL18-M1TJ
0.3M **
E2E-X20MC1L18-M1TJ
0.3M
NC E2E-X20MB2L18-M1TJ
0.3M
E2E-X20MC2L18-M1TJ
0.3M
NO+NC E2E-X20MB3DL18-M1TJ
0.3M **
E2E-X20MC3L18-M1TJ
0.3M
M12接插件 75mm NO E2E-X20MB1DL18-M1
**
E2E-X20MC1L18-M1
NC E2E-X20MB2L18-M1 E2E-X20MC2L18-M1
NO+NC E2E-X20MB3DL18-M1
**
E2E-X20MC3L18-M1
M30
(40mm)
导线引出(2m)
*1
82mm
*2
NO E2E-X40MB1DL30 2M
**
E2E-X40MC1L30 2M
NC E2E-X40MB2L30 2M E2E-X40MC2L30 2M
NO+NC E2E-X40MB3DL30 2M
**
E2E-X40MC3L30 2M
M12 SmartClick
接插件中继
(0.3m)
82mm
*3
NO E2E-X40MB1DL30-M1TJ
0.3M **
E2E-X40MC1L30-M1TJ
0.3M
NC E2E-X40MB2L30-M1TJ
0.3M
E2E-X40MC2L30-M1TJ
0.3M
NO+NC E2E-X40MB3DL30-M1TJ
0.3M **
E2E-X40MC3L30-M1TJ
0.3M
M12接插件 80mm NO E2E-X40MB1DL30-M1
**
E2E-X40MC1L30-M1
NC E2E-X40MB2L30-M1 E2E-X40MC2L30-M1
NO+NC E2E-X40MB3DL30-M1
**
E2E-X40MC3L30-M1

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X10MB1D12 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X10MB1D12-R 2M/E2E-X10MB1D12-R 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X10MB1D12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例 :E2E-X10MB1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

E2EQ NEXT系列(防溅 长距离型)

直流3线式

屏蔽型 *1

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(3mm)
导线引出
(2m)*2
38mm NO E2EQ-X3B1D8 2M
**
E2EQ-X3C18 2M
NC E2EQ-X3B28 2M E2EQ-X3C28 2M
M12 SmartClick
接插件中继
(0.3m)
38mm NO E2EQ-X3B1D8-M1TJ
0.3M **
E2EQ-X3C18-M1TJ
0.3M
NC E2EQ-X3B28-M1TJ
0.3M
E2EQ-X3C28-M1TJ
0.3M
M12接插件 43mm NO E2EQ-X3B1D8-M1
**
E2EQ-X3C18-M1
NC E2EQ-X3B28-M1 E2EQ-X3C28-M1
M12
(6mm)
导线引出
(2m)*2
47mm NO E2EQ-X6B1D12 2M
**
E2EQ-X6C112 2M
NC E2EQ-X6B212 2M E2EQ-X6C212 2M
NO+NC E2EQ-X6B3D12 2M
**
E2EQ-X6C312 2M
M12 SmartClick
接插件中继
(0.3m)
47mm NO E2EQ-X6B1D12-M1TJ
0.3M **
E2EQ-X6C112-M1TJ
0.3M
NC E2EQ-X6B212-M1TJ
0.3M
E2EQ-X6C212-M1TJ
0.3M
NO+NC E2EQ-X6B3D12-M1TJ
0.3M **
E2EQ-X6C312-M1TJ
0.3M
M12接插件 48mm NO E2EQ-X6B1D12-M1
**
E2EQ-X6C112-M1
NC E2EQ-X6B212-M1 E2EQ-X6C212-M1
NO+NC E2EQ-X6B3D12-M1
**
E2EQ-X6C312-M1
M18
(12mm)
导线引出
(2m)*2
55mm NO E2EQ-X12B1D18 2M
**
E2EQ-X12C118 2M
NC E2EQ-X12B218 2M E2EQ-X12C218 2M
NO+NC E2EQ-X12B3D18 2M
**
E2EQ-X12C318 2M
M12 SmartClick
接插件中继
(0.3m)
55mm NO E2EQ-X12B1D18-M1TJ
0.3M **
E2EQ-X12C118-M1TJ
0.3M
NC E2EQ-X12B218-M1TJ
0.3M
E2EQ-X12C218-M1TJ
0.3M
NO+NC E2EQ-X12B3D18-M1TJ
0.3M **
E2EQ-X12C318-M1TJ
0.3M
M12接插件 53mm NO E2EQ-X12B1D18-M1
**
E2EQ-X12C118-M1
NC E2EQ-X12B218-M1 E2EQ-X12C218-M1
NO+NC E2EQ-X12B3D18-M1
**
E2EQ-X12C318-M1
M30
(22mm)
导线引出
(2m)*2
60mm NO E2EQ-X22B1D30 2M
**
E2EQ-X22C130 2M
NC E2EQ-X22B230 2M E2EQ-X22C230 2M
NO+NC E2EQ-X22B3D30 2M
**
E2EQ-X22C330 2M
M12 SmartClick
接插件中继
(0.3m)
60mm NO E2EQ-X22B1D30-M1TJ
0.3M **
E2EQ-X22C130-M1TJ
0.3M
NC E2EQ-X22B230-M1TJ
0.3M
E2EQ-X22C230-M1TJ
0.3M
NO+NC E2EQ-X22B3D30-M1TJ
0.3M **
E2EQ-X22C330-M1TJ
0.3M
M12接插件 58mm NO E2EQ-X22B1D30-M1
**
E2EQ-X22C130-M1
NC E2EQ-X22B230-M1 E2EQ-X22C230-M1
NO+NC E2EQ-X22B3D30-M1
**
E2EQ-X22C330-M1

*1. 埋入金属中使用时,请参考样本的“周围金属的影响”。
*2. 还备有长5m的导线。型号末尾为5M (例:E2EQ-X6B1D12 5M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2EQ-X6B1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

直流3线式 基本型号

E2E/E2EQ NEXT 系列 型号组成说明

E2E / E2EQ NEXT系列 种类 50

E2E NEXT系列(中距离型)

直流3线式

屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(2mm)
导线引出(2m)
*1
38mm
*2
NO E2E-X2B1D8 2M
**
E2E-X2C18 2M
NC E2E-X2B28 2M E2E-X2C28 2M
48mm NO E2E-X2B1DL8 2M
**
E2E-X2C1L8 2M
NC E2E-X2B2L8 2M E2E-X2C2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*3
NO E2E-X2B1D8-M1TJ
0.3M **
E2E-X2C18-M1TJ
0.3M
NC E2E-X2B28-M1TJ
0.3M
E2E-X2C28-M1TJ
0.3M
48mm NO E2E-X2B1DL8-M1TJ
0.3M **
E2E-X2C1L8-M1TJ
0.3M
NC E2E-X2B2L8-M1TJ
0.3M
E2E-X2C2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X2B1D8-M1
**
E2E-X2C18-M1
NC E2E-X2B28-M1 E2E-X2C28-M1
53mm NO E2E-X2B1DL8-M1
**
E2E-X2C1L8-M1
NC E2E-X2B2L8-M1 E2E-X2C2L8-M1
NO+NC E2E-X2B3DL8-M1
**
E2E-X2C3L8-M1
M8 (4针)接插件 39mm NO E2E-X2B1D8-M3
**
E2E-X2C18-M3
NC E2E-X2B28-M3 E2E-X2C28-M3
49mm NO E2E-X2B1DL8-M3
**
E2E-X2C1L8-M3
NC E2E-X2B2L8-M3 E2E-X2C2L8-M3
M8 (3针)接插件 39mm NO E2E-X2B1D8-M5
**
E2E-X2C18-M5
NC E2E-X2B28-M5 E2E-X2C28-M5
49mm NO E2E-X2B1DL8-M5
**
E2E-X2C1L8-M5
NC E2E-X2B2L8-M5 E2E-X2C2L8-M5
M12
(4mm)
导线引出(2m)
*1
47mm
*2
NO E2E-X4B1D12 2M
**
E2E-X4C112 2M
NC E2E-X4B212 2M E2E-X4C212 2M
NO+NC E2E-X4B3D12 2M
**
E2E-X4C312 2M
69mm NO E2E-X4B1DL12 2M
**
E2E-X4C1L12 2M
NC E2E-X4B2L12 2M E2E-X4C2L12 2M
NO+NC E2E-X4B3DL12 2M
**
E2E-X4C3L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*3
NO E2E-X4B1D12-M1TJ
0.3M **
E2E-X4C112-M1TJ
0.3M
NC E2E-X4B212-M1TJ
0.3M
E2E-X4C212-M1TJ
0.3M
NO+NC E2E-X4B3D12-M1TJ
0.3M **
E2E-X4C312-M1TJ
0.3M
69mm NO E2E-X4B1DL12-M1TJ
0.3M **
E2E-X4C1L12-M1TJ
0.3M
NC E2E-X4B2L12-M1TJ
0.3M
E2E-X4C2L12-M1TJ
0.3M
NO+NC E2E-X4B3DL12-M1TJ
0.3M **
E2E-X4C3L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X4B1D12-M1
**
E2E-X4C112-M1
NC E2E-X4B212-M1 E2E-X4C212-M1
NO+NC E2E-X4B3D12-M1
**
E2E-X4C312-M1
70mm NO E2E-X4B1DL12-M1
**
E2E-X4C1L12-M1
NC E2E-X4B2L12-M1 E2E-X4C2L12-M1
NO+NC E2E-X4B3DL12-M1
**
E2E-X4C3L12-M1
M18
(8mm)
导线引出(2m)
*1
55mm
*2
NO E2E-X8B1D18 2M
**
E2E-X8C118 2M
NC E2E-X8B218 2M E2E-X8C218 2M
NO+NC E2E-X8B3D18 2M
**
E2E-X8C318 2M
77mm NO E2E-X8B1DL18 2M
**
E2E-X8C1L18 2M
NC E2E-X8B2L18 2M E2E-X8C2L18 2M
NO+NC E2E-X8B3DL18 2M
**
E2E-X8C3L18 2M
M12 SmartClick
接插件中继
(0.3m)
55mm
*3
NO E2E-X8B1D18-M1TJ
0.3M **
E2E-X8C118-M1TJ
0.3M
NC E2E-X8B218-M1TJ
0.3M
E2E-X8C218-M1TJ
0.3M
NO+NC E2E-X8B3D18-M1TJ
0.3M **
E2E-X8C318-M1TJ
0.3M
77mm NO E2E-X8B1DL18-M1TJ
0.3M **
E2E-X8C1L18-M1TJ
0.3M
NC E2E-X8B2L18-M1TJ
0.3M
E2E-X8C2L18-M1TJ
0.3M
NO+NC E2E-X8B3DL18-M1TJ
0.3M **
E2E-X8C3L18-M1TJ
0.3M
M12接插件 53mm NO E2E-X8B1D18-M1
**
E2E-X8C118-M1
NC E2E-X8B218-M1 E2E-X8C218-M1
NO+NC E2E-X8B3D18-M1
**
E2E-X8C318-M1
75mm NO E2E-X8B1DL18-M1
**
E2E-X8C1L18-M1
NC E2E-X8B2L18-M1 E2E-X8C2L18-M1
NO+NC E2E-X8B3DL18-M1
**
E2E-X8C3L18-M1
M30
(15mm)
导线引出(2m)
*1
60mm
*2
NO E2E-X15B1D30 2M
**
E2E-X15C130 2M
NC E2E-X15B230 2M E2E-X15C230 2M
NO+NC E2E-X15B3D30 2M
**
E2E-X15C330 2M
82mm NO E2E-X15B1DL30 2M
**
E2E-X15C1L30 2M
NC E2E-X15B2L30 2M E2E-X15C2L30 2M
NO+NC E2E-X15B3DL30 2M
**
E2E-X15C3L30 2M
M12 SmartClick
接插件中继
(0.3m)
60mm
*3
NO E2E-X15B1D30-M1TJ
0.3M **
E2E-X15C130-M1TJ
0.3M
NC E2E-X15B230-M1TJ
0.3M
E2E-X15C230-M1TJ
0.3M
NO+NC E2E-X15B3D30-M1TJ
0.3M **
E2E-X15C330-M1TJ
0.3M
82mm NO E2E-X15B1DL30-M1TJ
0.3M **
E2E-X15C1L30-M1TJ
0.3M
NC E2E-X15B2L30-M1TJ
0.3M
E2E-X15C2L30-M1TJ
0.3M
NO+NC E2E-X15B3DL30-M1TJ
0.3M **
E2E-X15C3L30-M1TJ
0.3M
M12接插件 58mm NO E2E-X15B1D30-M1
**
E2E-X15C130-M1
NC E2E-X15B230-M1 E2E-X15C230-M1
NO+NC E2E-X15B3D30-M1
**
E2E-X15C330-M1
80mm NO E2E-X15B1DL30-M1
**
E2E-X15C1L30-M1
NC E2E-X15B2L30-M1 E2E-X15C2L30-M1
NO+NC E2E-X15B3DL30-M1
**
E2E-X15C3L30-M1

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X2B1D8 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X2B1D8-R 2M/E2E-X2B1D8-R 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X4B1T12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X2B1T8 2M)。
  动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

直流3线式

非屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(4mm)
导线引出(2m)
*1
38mm
*2
NO E2E-X4MB1D8 2M
**
E2E-X4MC18 2M
NC E2E-X4MB28 2M E2E-X4MC28 2M
48mm NO E2E-X4MB1DL8 2M
**
E2E-X4MC1L8 2M
NC E2E-X4MB2L8 2M E2E-X4MC2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*3
NO E2E-X4MB1D8-M1TJ
0.3M **
E2E-X4MC18-M1TJ
0.3M
NC E2E-X4MB28-M1TJ
0.3M
E2E-X4MC28-M1TJ
0.3M
48mm NO E2E-X4MB1DL8-M1TJ
0.3M **
E2E-X4MC1L8-M1TJ
0.3M
NC E2E-X4MB2L8-M1TJ
0.3M
E2E-X4MC2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X4MB1D8-M1
**
E2E-X4MC18-M1
NC E2E-X4MB28-M1 E2E-X4MC28-M1
53mm NO E2E-X4MB1DL8-M1
**
E2E-X4MC1L8-M1
NC E2E-X4MB2L8-M1 E2E-X4MC2L8-M1
NO+NC E2E-X4MB3DL8-M1
**
E2E-X4MC3L8-M1
M8 (4针)接插件 39mm NO E2E-X4MB1D8-M3
**
E2E-X4MC18-M3
NC E2E-X4MB28-M3 E2E-X4MC28-M3
49mm NO E2E-X4MB1DL8-M3
**
E2E-X4MC1L8-M3
NC E2E-X4MB2L8-M3 E2E-X4MC2L8-M3
M8 (3针)接插件 39mm NO E2E-X4MB1D8-M5
**
E2E-X4MC18-M5
NC E2E-X4MB28-M5 E2E-X4MC28-M5
49mm NO E2E-X4MB1DL8-M5
**
E2E-X4MC1L8-M5
NC E2E-X4MB2L8-M5 E2E-X4MC2L8-M5
M12
(8mm)
导线引出(2m)
*1
47mm
*2
NO E2E-X8MB1D12 2M
**
E2E-X8MC112 2M
NC E2E-X8MB212 2M E2E-X8MC212 2M
NO+NC E2E-X8MB3D12 2M
**
E2E-X8MC312 2M
69mm NO E2E-X8MB1DL12 2M
**
E2E-X8MC1L12 2M
NC E2E-X8MB2L12 2M E2E-X8MC2L12 2M
NO+NC E2E-X8MB3DL12 2M
**
E2E-X8MC3L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*3
NO E2E-X8MB1D12-M1TJ
0.3M **
E2E-X8MC112-M1TJ
0.3M
NC E2E-X8MB212-M1TJ
0.3M
E2E-X8MC212-M1TJ
0.3M
NO+NC E2E-X8MB3D12-M1TJ
0.3M **
E2E-X8MC312-M1TJ
0.3M
69mm NO E2E-X8MB1DL12-M1TJ
0.3M **
E2E-X8MC1L12-M1TJ
0.3M
NC E2E-X8MB2L12-M1TJ
0.3M
E2E-X8MC2L12-M1TJ
0.3M
NO+NC E2E-X8MB3DL12-M1TJ
0.3M **
E2E-X8MC3L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X8MB1D12-M1
**
E2E-X8MC112-M1
NC E2E-X8MB212-M1 E2E-X8MC212-M1
NO+NC E2E-X8MB3D12-M1
**
E2E-X8MC312-M1
70mm NO E2E-X8MB1DL12-M1
**
E2E-X8MC1L12-M1
NC E2E-X8MB2L12-M1 E2E-X8MC2L12-M1
NO+NC E2E-X8MB3DL12-M1
**
E2E-X8MC3L12-M1
M18
(16mm)
导线引出(2m)
*1
55mm
*2
NO E2E-X16MB1D18 2M
**
E2E-X16MC118 2M
NC E2E-X16MB218 2M E2E-X16MC218 2M
NO+NC E2E-X16MB3D18 2M
**
E2E-X16MC318 2M
77mm NO E2E-X16MB1DL18 2M
**
E2E-X16MC1L18 2M
NC E2E-X16MB2L18 2M E2E-X16MC2L18 2M
NO+NC E2E-X16MB3DL18 2M
**
E2E-X16MC3L18 2M
M12 SmartClick
接插件中继
(0.3m)
55mm
*3
NO E2E-X16MB1D18-M1TJ
0.3M **
E2E-X16MC118-M1TJ
0.3M
NC E2E-X16MB218-M1TJ
0.3M
E2E-X16MC218-M1TJ
0.3M
NO+NC E2E-X16MB3D18-M1TJ
0.3M **
E2E-X16MC318-M1TJ
0.3M
77mm NO E2E-X16MB1DL18-M1TJ
0.3M **
E2E-X16MC1L18-M1TJ
0.3M
NC E2E-X16MB2L18-M1TJ
0.3M
E2E-X16MC2L18-M1TJ
0.3M
NO+NC E2E-X16MB3DL18-M1TJ
0.3M **
E2E-X16MC3L18-M1TJ
0.3M
M12接插件 53mm NO E2E-X16MB1D18-M1
**
E2E-X16MC118-M1
NC E2E-X16MB218-M1 E2E-X16MC218-M1
NO+NC E2E-X16MB3D18-M1
**
E2E-X16MC318-M1
75mm NO E2E-X16MB1DL18-M1
**
E2E-X16MC1L18-M1
NC E2E-X16MB2L18-M1 E2E-X16MC2L18-M1
NO+NC E2E-X16MB3DL18-M1
**
E2E-X16MC3L18-M1
M30
(30mm)
导线引出(2m)
*1
82mm
*2
NO E2E-X30MB1DL30 2M
**
E2E-X30MC1L30 2M
NC E2E-X30MB2L30 2M E2E-X30MC2L30 2M
NO+NC E2E-X30MB3DL30 2M
**
E2E-X30MC3L30 2M
M12 SmartClick
接插件中继
(0.3m)
82mm
*3
NO E2E-X30MB1DL30-M1TJ
0.3M **
E2E-X30MC1L30-M1TJ
0.3M
NC E2E-X30MB2L30-M1TJ
0.3M
E2E-X30MC2L30-M1TJ
0.3M
NO+NC E2E-X30MB3DL30-M1TJ
0.3M **
E2E-X30MC3L30-M1TJ
0.3M
M12接插件 80mm NO E2E-X30MB1DL30-M1
**
E2E-X30MC1L30-M1
NC E2E-X30MB2L30-M1 E2E-X30MC2L30-M1
NO+NC E2E-X30MB3DL30-M1
**
E2E-X30MC3L30-M1

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X8MB1D12 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X8MB1D12-R 2M/E2E-X8MB1D12-R 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X8MB1D12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X8MB1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

E2E NEXT系列(短距离型)

直流3线式

屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(1.5mm)
导线引出(2m)
*1
38mm
*2
NO E2E-X1R5B1D8 2M
**
E2E-X1R5C18 2M
NC E2E-X1R5B28 2M E2E-X1R5C28 2M
48mm NO E2E-X1R5B1DL8 2M
**
E2E-X1R5C1L8 2M
NC E2E-X1R5B2L8 2M E2E-X1R5C2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*3
NO E2E-X1R5B1D8-M1TJ
0.3M **
E2E-X1R5C18-M1TJ
0.3M
NC E2E-X1R5B28-M1TJ
0.3M
E2E-X1R5C28-M1TJ
0.3M
48mm NO E2E-X1R5B1DL8-M1TJ
0.3M **
E2E-X1R5C1L8-M1TJ
0.3M
NC E2E-X1R5B2L8-M1TJ
0.3M
E2E-X1R5C2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X1R5B1D8-M1
**
E2E-X1R5C18-M1
NC E2E-X1R5B28-M1 E2E-X1R5C28-M1
53mm NO E2E-X1R5B1DL8-M1
**
E2E-X1R5C1L8-M1
NC E2E-X1R5B2L8-M1 E2E-X1R5C2L8-M1
NO+NC E2E-X1R5B3DL8-M1
**
E2E-X1R5C3L8-M1
M8 (4针)接插件 39mm NO E2E-X1R5B1D8-M3
**
E2E-X1R5C18-M3
NC E2E-X1R5B28-M3 E2E-X1R5C28-M3
49mm NO E2E-X1R5B1DL8-M3
**
E2E-X1R5C1L8-M3
NC E2E-X1R5B2L8-M3 E2E-X1R5C2L8-M3
M8 (3针)接插件 39mm NO E2E-X1R5B1D8-M5
**
E2E-X1R5C18-M5
NC E2E-X1R5B28-M5 E2E-X1R5C28-M5
49mm NO E2E-X1R5B1DL8-M5
**
E2E-X1R5C1L8-M5
NC E2E-X1R5B2L8-M5 E2E-X1R5C2L8-M5
M12
(2mm)
导线引出(2m)
*1
47mm
*2
NO E2E-X2B1D12 2M
**
E2E-X2C112 2M
NC E2E-X2B212 2M E2E-X2C212 2M
NO+NC E2E-X2B3D12 2M
**
E2E-X2C312 2M
69mm NO E2E-X2B1DL12 2M
**
E2E-X2C1L12 2M
NC E2E-X2B2L12 2M E2E-X2C2L12 2M
NO+NC E2E-X2B3DL12 2M
**
E2E-X2C3L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*3
NO E2E-X2B1D12-M1TJ
0.3M **
E2E-X2C112-M1TJ
0.3M
NC E2E-X2B212-M1TJ
0.3M
E2E-X2C212-M1TJ
0.3M
NO+NC E2E-X2B3D12-M1TJ
0.3M **
E2E-X2C312-M1TJ
0.3M
69mm NO E2E-X2B1DL12-M1TJ
0.3M **
E2E-X2C1L12-M1TJ
0.3M
NC E2E-X2B2L12-M1TJ
0.3M
E2E-X2C2L12-M1TJ
0.3M
NO+NC E2E-X2B3DL12-M1TJ
0.3M **
E2E-X2C3L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X2B1D12-M1
**
E2E-X2C112-M1
NC E2E-X2B212-M1 E2E-X2C212-M1
NO+NC E2E-X2B3D12-M1
**
E2E-X2C312-M1
70mm NO E2E-X2B1DL12-M1
**
E2E-X2C1L12-M1
NC E2E-X2B2L12-M1 E2E-X2C2L12-M1
NO+NC E2E-X2B3DL12-M1
**
E2E-X2C3L12-M1
M18
(5mm)
导线引出(2m)
*1
55mm
*2
NO E2E-X5B1D18 2M
**
E2E-X5C118 2M
NC E2E-X5B218 2M E2E-X5C218 2M
NO+NC E2E-X5B3D18 2M
**
E2E-X5C318 2M
77mm NO E2E-X5B1DL18 2M
**
E2E-X5C1L18 2M
NC E2E-X5B2L18 2M E2E-X5C2L18 2M
NO+NC E2E-X5B3DL18 2M
**
E2E-X5C3L18 2M
M12 SmartClick
接插件中继
(0.3m)
55mm
*3
NO E2E-X5B1D18-M1TJ
0.3M **
E2E-X5C118-M1TJ
0.3M
NC E2E-X5B218-M1TJ
0.3M
E2E-X5C218-M1TJ
0.3M
NO+NC E2E-X5B3D18-M1TJ
0.3M **
E2E-X5C318-M1TJ
0.3M
77mm NO E2E-X5B1DL18-M1TJ
0.3M **
E2E-X5C1L18-M1TJ
0.3M
NC E2E-X5B2L18-M1TJ
0.3M
E2E-X5C2L18-M1TJ
0.3M
NO+NC E2E-X5B3DL18-M1TJ
0.3M **
E2E-X5C3L18-M1TJ
0.3M
M12接插件 53mm NO E2E-X5B1D18-M1
**
E2E-X5C118-M1
NC E2E-X5B218-M1 E2E-X5C218-M1
NO+NC E2E-X5B3D18-M1
**
E2E-X5C318-M1
75mm NO E2E-X5B1DL18-M1
**
E2E-X5C1L18-M1
NC E2E-X5B2L18-M1 E2E-X5C2L18-M1
NO+NC E2E-X5B3DL18-M1
**
E2E-X5C3L18-M1
M30
(10mm)
导线引出(2m)
*1
60mm
*2
NO E2E-X10B1D30 2M
**
E2E-X10C130 2M
NC E2E-X10B230 2M E2E-X10C230 2M
NO+NC E2E-X10B3D30 2M
**
E2E-X10C330 2M
82mm NO E2E-X10B1DL30 2M
**
E2E-X10C1L30 2M
NC E2E-X10B2L30 2M E2E-X10C2L30 2M
NO+NC E2E-X10B3DL30 2M
**
E2E-X10C3L30 2M
M12 SmartClick
接插件中继
(0.3m)
60mm
*3
NO E2E-X10B1D30-M1TJ
0.3M **
E2E-X10C130-M1TJ
0.3M
NC E2E-X10B230-M1TJ
0.3M
E2E-X10C230-M1TJ
0.3M
NO+NC E2E-X10B3D30-M1TJ
0.3M **
E2E-X10C330-M1TJ
0.3M
82mm NO E2E-X10B1DL30-M1TJ
0.3M **
E2E-X10C1L30-M1TJ
0.3M
NC E2E-X10B2L30-M1TJ
0.3M
E2E-X10C2L30-M1TJ
0.3M
NO+NC E2E-X10B3DL30-M1TJ
0.3M **
E2E-X10C3L30-M1TJ
0.3M
M12接插件 58mm NO E2E-X10B1D30-M1
**
E2E-X10C130-M1
NC E2E-X10B230-M1 E2E-X10C230-M1
NO+NC E2E-X10B3D30-M1
**
E2E-X10C330-M1
80mm NO E2E-X10B1DL30-M1
**
E2E-X10C1L30-M1
NC E2E-X10B2L30-M1 E2E-X10C2L30-M1
NO+NC E2E-X10B3DL30-M1
**
E2E-X10C3L30-M1

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X2B1D12 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X2B1D12-R 2M/E2E-X2B1D12-R 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X2B1D12-M1TJR 0.3M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X2B1T12 2M)。
  动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

直流3线式

非屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(2mm)
导线引出(2m)
*1
38mm
*2
NO E2E-X2MB1D8 2M
**
E2E-X2MC18 2M
NC E2E-X2MB28 2M E2E-X2MC28 2M
48mm NO E2E-X2MB1DL8 2M
**
E2E-X2MC1L8 2M
NC E2E-X2MB2L8 2M E2E-X2MC2L8 2M
M12 SmartClick
接插件中继
(0.3m)
38mm
*3
NO E2E-X2MB1D8-M1TJ
0.3M **
E2E-X2MC18-M1TJ
0.3M
NC E2E-X2MB28-M1TJ
0.3M
E2E-X2MC28-M1TJ
0.3M
48mm NO E2E-X2MB1DL8-M1TJ
0.3M **
E2E-X2MC1L8-M1TJ
0.3M
NC E2E-X2MB2L8-M1TJ
0.3M
E2E-X2MC2L8-M1TJ
0.3M
M12接插件 43mm NO E2E-X2MB1D8-M1
**
E2E-X2MC18-M1
NC E2E-X2MB28-M1 E2E-X2MC28-M1
53mm NO E2E-X2MB1DL8-M1
**
E2E-X2MC1L8-M1
NC E2E-X2MB2L8-M1 E2E-X2MC2L8-M1
NO+NC E2E-X2MB3DL8-M1
**
E2E-X2MC3L8-M1
M8 (4针)接插件 39mm NO E2E-X2MB1D8-M3
**
E2E-X2MC18-M3
NC E2E-X2MB28-M3 E2E-X2MC28-M3
49mm NO E2E-X2MB1DL8-M3
**
E2E-X2MC1L8-M3
NC E2E-X2MB2L8-M3 E2E-X2MC2L8-M3
M8 (3针)接插件 39mm NO E2E-X2MB1D8-M5
**
E2E-X2MC18-M5
NC E2E-X2MB28-M5 E2E-X2MC28-M5
49mm NO E2E-X2MB1DL8-M5
**
E2E-X2MC1L8-M5
NC E2E-X2MB2L8-M5 E2E-X2MC2L8-M5
M12
(5mm)
导线引出(2m)
*1
47mm
*2
NO E2E-X5MB1D12 2M
**
E2E-X5MC112 2M
NC E2E-X5MB212 2M E2E-X5MC212 2M
NO+NC E2E-X5MB3D12 2M
**
E2E-X5MC312 2M
69mm NO E2E-X5MB1DL12 2M
**
E2E-X5MC1L12 2M
NC E2E-X5MB2L12 2M E2E-X5MC2L12 2M
NO+NC E2E-X5MB3DL12 2M
**
E2E-X5MC3L12 2M
M12 SmartClick
接插件中继
(0.3m)
47mm
*3
NO E2E-X5MB1D12-M1TJ
0.3M **
E2E-X5MC112-M1TJ
0.3M
NC E2E-X5MB212-M1TJ
0.3M
E2E-X5MC212-M1TJ
0.3M
NO+NC E2E-X5MB3D12-M1TJ
0.3M **
E2E-X5MC312-M1TJ
0.3M
69mm NO E2E-X5MB1DL12-M1TJ
0.3M **
E2E-X5MC1L12-M1TJ
0.3M
NC E2E-X5MB2L12-M1TJ
0.3M
E2E-X5MC2L12-M1TJ
0.3M
NO+NC E2E-X5MB3DL12-M1TJ
0.3M **
E2E-X5MC3L12-M1TJ
0.3M
M12接插件 48mm NO E2E-X5MB1D12-M1
**
E2E-X5MC112-M1
NC E2E-X5MB212-M1 E2E-X5MC212-M1
NO+NC E2E-X5MB3D12-M1
**
E2E-X5MC312-M1
70mm NO E2E-X5MB1DL12-M1
**
E2E-X5MC1L12-M1
NC E2E-X5MB2L12-M1 E2E-X5MC2L12-M1
NO+NC E2E-X5MB3DL12-M1
**
E2E-X5MC3L12-M1
M18
(10mm)
导线引出(2m)
*1
55mm
*2
NO E2E-X10MB1D18 2M
**
E2E-X10MC118 2M
NC E2E-X10MB218 2M E2E-X10MC218 2M
NO+NC E2E-X10MB3D18 2M
**
E2E-X10MC318 2M
77mm NO E2E-X10MB1DL18 2M
**
E2E-X10MC1L18 2M
NC E2E-X10MB2L18 2M E2E-X10MC2L18 2M
NO+NC E2E-X10MB3DL18 2M
**
E2E-X10MC3L18 2M
M12 SmartClick
接插件中继
(0.3m)
55mm
*3
NO E2E-X10MB1D18-M1TJ
0.3M **
E2E-X10MC118-M1TJ
0.3M
NC E2E-X10MB218-M1TJ
0.3M
E2E-X10MC218-M1TJ
0.3M
NO+NC E2E-X10MB3D18-M1TJ
0.3M **
E2E-X10MC318-M1TJ
0.3M
77mm NO E2E-X10MB1DL18-M1TJ
0.3M **
E2E-X10MC1L18-M1TJ
0.3M
NC E2E-X10MB2L18-M1TJ
0.3M
E2E-X10MC2L18-M1TJ
0.3M
NO+NC E2E-X10MB3DL18-M1TJ
0.3M **
E2E-X10MC3L18-M1TJ
0.3M
M12接插件 53mm NO E2E-X10MB1D18-M1
**
E2E-X10MC118-M1
NC E2E-X10MB218-M1 E2E-X10MC218-M1
NO+NC E2E-X10MB3D18-M1
**
E2E-X10MC318-M1
75mm NO E2E-X10MB1DL18-M1
**
E2E-X10MC1L18-M1
NC E2E-X10MB2L18-M1 E2E-X10MC2L18-M1
NO+NC E2E-X10MB3DL18-M1
**
E2E-X10MC3L18-M1
M30
(18mm)
导线引出(2m)
*1
60mm
*2
NO E2E-X18MB1D30 2M
**
E2E-X18MC130 2M
NC E2E-X18MB230 2M E2E-X18MC230 2M
NO+NC E2E-X18MB3D30 2M
**
E2E-X18MC330 2M
82mm NO E2E-X18MB1DL30 2M
**
E2E-X18MC1L30 2M
NC E2E-X18MB2L30 2M E2E-X18MC2L30 2M
NO+NC E2E-X18MB3DL30 2M
**
E2E-X18MC3L30 2M
M12 SmartClick
接插件中继
(0.3m)
60mm
*3
NO E2E-X18MB1D30-M1TJ
0.3M **
E2E-X18MC130-M1TJ
0.3M
NC E2E-X18MB230-M1TJ
0.3M
E2E-X18MC230-M1TJ
0.3M
NO+NC E2E-X18MB3D30-M1TJ
0.3M **
E2E-X18MC330-M1TJ
0.3M
82mm NO E2E-X18MB1DL30-M1TJ
0.3M **
E2E-X18MC1L30-M1TJ
0.3M
NC E2E-X18MB2L30-M1TJ
0.3M
E2E-X18MC2L30-M1TJ
0.3M
NO+NC E2E-X18MB3DL30-M1TJ
0.3M **
E2E-X18MC3L30-M1TJ
0.3M
M12接插件 58mm NO E2E-X18MB1D30-M1
**
E2E-X18MC130-M1
NC E2E-X18MB230-M1 E2E-X18MC230-M1
NO+NC E2E-X18MB3D30-M1
**
E2E-X18MC330-M1
80mm NO E2E-X18MB1DL30-M1
**
E2E-X18MC1L30-M1
NC E2E-X18MB2L30-M1 E2E-X18MC2L30-M1
NO+NC E2E-X18MB3DL30-M1
**
E2E-X18MC3L30-M1

*1. 还备有长5m的导线。型号末尾为5M (例:E2E-X5MB1D12 5M)。
*2. 备有机器人(耐弯曲)导线2m型和5m型。型号中带-R (例:E2E-X5MB1D12-R 2M/E2E-X5MB1D12-R 5M)。
*3. 备有机器人(耐弯曲)导线的M12 SmartClick接插件中继型。型号中带R (例:E2E-X5MB1D12-M1TJR 2M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2E-X5MB1T12 2M)。
  动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

E2EQ NEXT系列(防溅 中距离型)

直流3线式

屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(2mm)
导线引出
(2m)*
38mm NO E2EQ-X2B1D8 2M
**
E2EQ-X2C18 2M
NC E2EQ-X2B28 2M E2EQ-X2C28 2M
M12 SmartClick
接插件中继
(0.3m)
38mm NO E2EQ-X2B1D8-M1TJ
0.3M **
E2EQ-X2C18-M1TJ
0.3M
NC E2EQ-X2B28-M1TJ
0.3M
E2EQ-X2C28-M1TJ
0.3M
M12接插件 43mm NO E2EQ-X2B1D8-M1
**
E2EQ-X2C18-M1
NC E2EQ-X2B28-M1 E2EQ-X2C28-M1
M12
(4mm)
导线引出
(2m)*
47mm NO E2EQ-X4B1D12 2M
**
E2EQ-X4C112 2M
NC E2EQ-X4B212 2M E2EQ-X4C212 2M
NO+NC E2EQ-X4B3D12 2M
**
E2EQ-X4C312 2M
M12 SmartClick
接插件中继
(0.3m)
47mm NO E2EQ-X4B1D12-M1TJ
0.3M **
E2EQ-X4C112-M1TJ
0.3M
NC E2EQ-X4B212-M1TJ
0.3M
E2EQ-X4C212-M1TJ
0.3M
NO+NC E2EQ-X4B3D12-M1TJ
0.3M **
E2EQ-X4C312-M1TJ
0.3M
M12接插件 48mm NO E2EQ-X4B1D12-M1
**
E2EQ-X4C112-M1
NC E2EQ-X4B212-M1 E2EQ-X4C212-M1
NO+NC E2EQ-X4B3D12-M1
**
E2EQ-X4C312-M1
M18
(8mm)
导线引出
(2m)*
55mm NO E2EQ-X8B1D18 2M
**
E2EQ-X8C118 2M
NC E2EQ-X8B218 2M E2EQ-X8C218 2M
NO+NC E2EQ-X8B3D18 2M
**
E2EQ-X8C318 2M
M12 SmartClick
接插件中继
(0.3m)
55mm NO E2EQ-X8B1D18-M1TJ
0.3M **
E2EQ-X8C118-M1TJ
0.3M
NC E2EQ-X8B218-M1TJ
0.3M
E2EQ-X8C218-M1TJ
0.3M
NO+NC E2EQ-X8B3D18-M1TJ
0.3M **
E2EQ-X8C318-M1TJ
0.3M
M12接插件 53mm NO E2EQ-X8B1D18-M1
**
E2EQ-X8C118-M1
NC E2EQ-X8B218-M1 E2EQ-X8C218-M1
NO+NC E2EQ-X8B3D18-M1
**
E2EQ-X8C318-M1
M30
(15mm)
导线引出
(2m)*
60mm NO E2EQ-X15B1D30 2M
**
E2EQ-X15C130 2M
NC E2EQ-X15B230 2M E2EQ-X15C230 2M
NO+NC E2EQ-X15B3D30 2M
**
E2EQ-X15C330 2M
M12 SmartClick
接插件中继
(0.3m)
60mm NO E2EQ-X15B1D30-M1TJ
0.3M **
E2EQ-X15C130-M1TJ
0.3M
NC E2EQ-X15B230-M1TJ
0.3M
E2EQ-X15C230-M1TJ
0.3M
NO+NC E2EQ-X15B3D30-M1TJ
0.3M **
E2EQ-X15C330-M1TJ
0.3M
M12接插件 58mm NO E2EQ-X15B1D30-M1
**
E2EQ-X15C130-M1
NC E2EQ-X15B230-M1 E2EQ-X15C230-M1
NO+NC E2EQ-X15B3D30-M1
**
E2EQ-X15C330-M1

* 还备有长5m的导线。型号末尾为5M (例:E2EQ-X6B1D12 5M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2EQ-X6B1T12 2M)。
   动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

E2EQ NEXT系列(防溅 短距离型)

直流3线式

屏蔽型

尺寸
(检测距离)
连接方式 机身
尺寸
动作
模式
型号
PNP输出 NPN输出
M8
(1.5mm)
导线引出
(2m)*
38mm NO E2EQ-X1R5B1D8 2M
**
E2EQ-X1R5C18 2M
NC E2EQ-X1R5B28 2M E2EQ-X1R5C28 2M
M12 SmartClick
接插件中继
(0.3m)
38mm NO E2EQ-X1R5B1D8-M1TJ
0.3M **
E2EQ-X1R5C18-M1TJ
0.3M
NC E2EQ-X1R5B28-M1TJ
0.3M
E2EQ-X1R5C28-M1TJ
0.3M
M12接插件 43mm NO E2EQ-X1R5B1D8-M1
**
E2EQ-X1R5C18-M1
NC E2EQ-X1R5B28-M1 E2EQ-X1R5C28-M1
M12
(2mm)
导线引出
(2m)*
47mm NO E2EQ-X2B1D12 2M
**
E2EQ-X2C112 2M
NC E2EQ-X2B212 2M E2EQ-X2C212 2M
NO+NC E2EQ-X2B3D12 2M
**
E2EQ-X2C312 2M
M12 SmartClick
接插件中继
(0.3m)
47mm NO E2EQ-X2B1D12-M1TJ
0.3M **
E2EQ-X2C112-M1TJ
0.3M
NC E2EQ-X2B212-M1TJ
0.3M
E2EQ-X2C212-M1TJ
0.3M
NO+NC E2EQ-X2B3D12-M1TJ
0.3M **
E2EQ-X2C312-M1TJ
0.3M
M12接插件 48mm NO E2EQ-X2B1D12-M1
**
E2EQ-X2C112-M1
NC E2EQ-X2B212-M1 E2EQ-X2C212-M1
NO+NC E2EQ-X2B3D12-M1
**
E2EQ-X2C312-M1
M18
(5mm)
导线引出
(2m)*
55mm NO E2EQ-X5B1D18 2M
**
E2EQ-X5C118 2M
NC E2EQ-X5B218 2M E2EQ-X5C218 2M
NO+NC E2EQ-X5B3D18 2M
**
E2EQ-X5C318 2M
M12 SmartClick
接插件中继
(0.3m)
55mm NO E2EQ-X5B1D18-M1TJ
0.3M **
E2EQ-X5C118-M1TJ
0.3M
NC E2EQ-X5B218-M1TJ
0.3M
E2EQ-X5C218-M1TJ
0.3M
NO+NC E2EQ-X5B3D18-M1TJ
0.3M **
E2EQ-X5C318-M1TJ
0.3M
M12接插件 53mm NO E2EQ-X5B1D18-M1
**
E2EQ-X5C118-M1
NC E2EQ-X5B218-M1 E2EQ-X5C218-M1
NO+NC E2EQ-X5B3D18-M1
**
E2EQ-X5C318-M1
M30
(10mm)
导线引出
(2m)*
60mm NO E2EQ-X10B1D30 2M
**
E2EQ-X10C130 2M
NC E2EQ-X10B230 2M E2EQ-X10C230 2M
NO+NC E2EQ-X10B3D30 2M
**
E2EQ-X10C330 2M
M12 SmartClick
接插件中继
(0.3m)
60mm NO E2EQ-X10B1D30-M1TJ
0.3M **
E2EQ-X10C130-M1TJ
0.3M
NC E2EQ-X10B230-M1TJ
0.3M
E2EQ-X10C230-M1TJ
0.3M
NO+NC E2EQ-X10B3D30-M1TJ
0.3M **
E2EQ-X10C330-M1TJ
0.3M
M12接插件 58mm NO E2EQ-X10B1D30-M1
**
E2EQ-X10C130-M1
NC E2EQ-X10B230-M1 E2EQ-X10C230-M1
NO+NC E2EQ-X10B3D30-M1
**
E2EQ-X10C330-M1

* 还备有长5m的导线。型号末尾为5M (例:E2EQ-X6B1D12 5M)。
注1.标注**的机型配备IO-Link (COM2)。需要IO-Link (COM3)时,为E2E-X□□□T□ (例:E2EQ-X6B1T12 2M)。
  动作模式NO可通过IO-Link通信变更为NC。
 2. PNP输出的NC型和NPN输出的所有型号不支持IO-Link。
交期请向经销商咨询。

附件(另售)

传感器I/O接插件

(接插件中继型 必需)传感器中不附带,请务必订购。

圆型耐油接插件 XS5 NEXT系列

形状 电缆规格 种类 电缆
外径
(mm)
电缆
引出方向
电缆
长度
(m)
传感器
I/O接插
件型号
适用接近
传感器型号
M12
SmartClick
接插件
直型
3681_lu_22_1
耐油强化
PVC电缆
插座
单头接插件
φ6 直型 1 XS5F-D421-C80-X E2E-X□□□-
M1TJ(R)
E2EQ-
X□□□-M1TJ
E2E(Q)-
X□□□-M1
2 XS5F-D421-D80-X
3 XS5F-D421-E80-X
5 XS5F-D421-G80-X
10 XS5F-D421-J80-X
耐油强化
PVC机器
人电缆
插座
单头接插件
φ6 直型 1 XS5F-D421-C80-XR
2 XS5F-D421-D80-XR
3 XS5F-D421-E80-XR
5 XS5F-D421-G80-XR
10 XS5F-D421-J80-XR
耐油强化
PVC电缆
双头接插件 φ6 直型(插座)/
直型(插头)
1 XS5W-D421-C81-X
2 XS5W-D421-D81-X
3 XS5W-D421-E81-X
5 XS5W-D421-G81-X
10 XS5W-D421-J81-X
耐油强化
PVC机器
人电缆
双头接插件 φ6 直型(插座)/
直型(插头)
1 XS5W-D421-C81-XR
2 XS5W-D421-D81-XR
3 XS5W-D421-E81-XR
5 XS5W-D421-G81-XR
10 XS5W-D421-J81-XR

注. 关于接插件的详情,请参考XS5 NEXT系列样本。

圆型防水连接器 XS5系列

形状 电缆
规格
种类 电缆
外径
(mm)
电缆
引出方向
电缆
长度
(m)
传感器
I/O接插
件型号
适用接近
传感器型号
M12
SmartClick
接插件
直型
3681_lu_23_1
L型
3681_lu_23_2
PVC
机器人
电缆
插座单头
接插件
φ6 直型 1 XS5F-D421-C80-F E2E-X□□□-
M1TJ(R)
E2EQ-X□□□-
M1TJ
E2E(Q)-
X□□□-M1
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L型 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
双头
接插件
φ6 直型(插座) /
直型(插头)
1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L型(插座) /
L型(插头)
2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
直型(插座) /
L型(插头)
2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L型(插座) /
直型(插头)
2 XS5W-D424-D81-F
5 XS5W-D424-G81-F

注. 关于接插件的详情,请参考XS5系列样本。

圆型防水连接器 XS3W-M8/XS3F-M8系列

形状 电缆
规格
种类 电缆
外径
(mm)
电缆
芯线

(极数)
电缆
引出
方向
电缆
长度
(m)
传感器
I/O接插
件型号
适用接近
传感器型号
M8接插件
直型
3681_lu_24_1
L型
3681_lu_24_2
PVC
电缆
插座
单头
接插
φ5 3 直型 2 XS3F-
M8PVC3S2M
E2E-
X□□□-M5
5 XS3F-
M8PVC3S5M
10 XS3F-
M8PVC3S10M
L型 2 XS3F-
M8PVC3A2M
5 XS3F-
M8PVC3A5M
10 XS3F-
M8PVC3A10M
4 直型 2 XS3F-
M8PVC4S2M
E2E-
X□□□-M3
5 XS3F-
M8PVC4S5M
10 XS3F-
M8PVC4S10M
L型 2 XS3F-
M8PVC4A2M
5 XS3F-
M8PVC4A5M
10 XS3F-
M8PVC4A10M
插座
双头
接插
3 直型
(插头)
/
直型
(插座)
2 XS3W-
M8PVC3SS2M
E2E-
X□□□-M5
5 XS3W-
M8PVC3SS5M
10 XS3W-
M8PVC3SS10M
直型
(插头)
/
L型
(插座)
2 XS3W-
M8PVC3SA2M
5 XS3W-
M8PVC3SA5M
10 XS3W-
M8PVC3SA10M
4 直型
(插头)
/
直型
(插座)
2 XS3W-
M8PVC4SS2M
E2E-
X□□□-M3
5 XS3W-
M8PVC4SS5M
10 XS3W-
M8PVC4SS10M
直型
(插头)
/
L型
(插座)
2 XS3W-
M8PVC4SA2M
5 XS3W-
M8PVC4SA5M
10 XS3W-
M8PVC4SA10M

注. 关于接插件的详情,请参考XS3W-M8/XS3F-M8系列样本。

传感器I/O接插件 嵌合组合的耐油性能

E2E NEXT系列 适用接插件型号
连接方式 型号 XS5 NEXT系列 XS5系列 XS3W-M8/XS3F-M8系列
接插件中继型 E2E-X□□-M1TJ(R) 耐油实力值2年* 防水(IP67) -
M12接插件型 E2E-X□□-M1 防水(IP67) 防水(IP67) -
M8 (4针)接插件型 E2E-X□□-M3 - - 防水(IP67)
M8 (3针)接插件型 E2E-X□□-M5 - - 防水(IP67)

* 对象油种:JIS K 2241:2000规定的切削油剂
 耐油实力值2年是指产品设计及耐油性能评估结果的中间值(=Typ值)。
 出厂产品的实际能力会在2年左右出现偏差。

e-治具(安装套管)

传感器中不附带,请根据需要订购。

E2E NEXT系列的机身尺寸仅适用于标准型。

形状 型号 适用传感器
3681_lu_26_1
Y92E-J8S12 E2E NEXT系列 M8屏蔽型
Y92E-J12S18 E2E NEXT系列 M12屏蔽型
Y92E-J18S30 E2E NEXT系列 M18屏蔽型

注. 不适用于长机身型E2E NEXT系列和E2EQ NEXT系列(防溅产品)。

APP下载

TOP
