V430-F 系列

自动对焦多功能读码器

存在高低差的条码自动追踪

可在生产线上稳定地读取多品种工件

您是否苦于读取存在高低差的条码?

  • 1

    利用气缸控制读码器的位置。

    增添机械结构,耗费
    工时且成本升高
  • 2

    针对不同高度的条码
    安装对应的读码器。

    增添设备数量,成本升高
  • 3

    使用常规机械式自动对焦读码器。

    进行每个工件示教和
    存储体设定,工序繁琐

“存在高低差”的多品种条码

利用“自动追踪”,稳定读取

搭载连续AF自动对焦

即使每个品种条码的读取距离发生变化,也只需一次示教,即可自动追踪完成对焦。
与机械结构不同,无需多台设备的高成本,也不必进行繁琐设定。
自动对焦次数无限制 *1 ,无需维护。
仅需一台,即可在生产线上完成对存在高低差条码的读取。

*采用液体镜头,自动对焦次数无限制。

启动、运用异常轻松

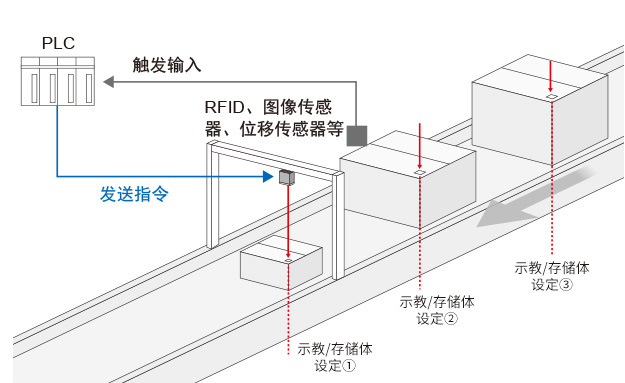

使用常规自动对焦读码器读取存在高低差条码的情况下,启动时需要对每个工件进行示教和存储体设定;运用时需要切换存储体。

使用V430-F,启动和运用异常轻松,将自动模式设定为打开的情况下,启动时只需进行一次示教;运用时可自动搜索条码,执行连续对焦。

* 机械式自动对焦镜头由于驱动单元和马达的自然老化,自动对焦次数受到限制。

连续AF的机制
液体镜头×条码搜索算法

  • V430-F中采用的液体镜头即使在条码读取距离发生变化时,也可通过施加电压,改变水和油的形状,使光折射,自由改变焦点位置(右图a)。
  • 此外,与条码搜索算法组合,可准确地将焦点对准到对象物上(右图b)。
  • 液体镜头没有普通机械式自动对焦镜头的驱动单元,也无需马达,因此自动对焦次数无限制,有出色的耐久性。

可自由安装小型化设备

  • 同等级最小尺寸,以往产品的1/3*

    超小型尺寸,即可添加到已有设备中使用,也可满足安装于小型化新设备的要求

    * 与以往产品FQ-CR2(46×97×38mm)比较时。
  • 追求组装方便性

    读取距离的容许范围50mm~300mm。同时,可在最大倾斜30°的情况下读取,可方便地组装到已有设备和小型化设备中。 此外,还备有直角连接器和直角反光板(选购件),可节省安装空间。

    * 本公司制定条件下的代表值。实际使用时,请事先上机确认。
  • 微调读取角度亦简单方便

    用螺丝将本体半固定到L字型机架后,可利用圆周孔上开设的位置调整孔,方便地对读取角度进行微调。 此外,利用将条码配置到读码器视野中心的指标,即瞄准光(下方右侧照片的蓝十字),可快速进行定位。

发生故障时,也可在短时间内恢复

不限定设备,通过网络浏览器立即完成确认和恢复

V430-F的本体内安装有设定软件,故障发生时,任意设备通过网络浏览器即可
在短时间内完成确认和恢复。



恢复仅需2步



行业应用

汽车行业

  • 连续自动对焦,应对不同尺寸的部件。

  • 轴承上的极小二维码也可用500万像素稳定读取。

  • 超小型,安装在已有设备也无需担心。

数码行业

  • 不同尺寸线路板的条码可倾斜地读取,或利用连续自动对焦读取。

  • 超小型,在小型化设备和装置中也可自由安装。

  • 利用直角反光板,可通过生产线下方的狭小空间,读取电子线路板背面的条码。

食品和饮料行业

  • 可自动追踪产品的振动,完成无误读取。

  • 1台机器可一次性读取多个单独包装盒的条码。

  • 在标签机内实现省空间安装。
