BNB150R

■ 对象： 不间断电源(UPS) BN150R

   ※请注意有类似型号。

   BN75R，BN150R，BN300R更换作业步骤


   ■ 准备

   请准备扩展电池模块「BN75R、BN150R或BN300R」。

   1.用螺丝刀逆时针拧松本体前面板的2个螺丝。

   （BN75R在左侧，BN150R/BN300R在右侧）①

   2.;将固定在金属板上的2个螺丝逆时针旋转拧松。①

   逆时针旋转固定电池外壳的2个螺丝。②

   滑动电池外壳至左侧，抓住右侧拉出。③

   由于电池电缆被红色与黑色的搭扣固定在本体上，抓住电池电缆向前拉出。

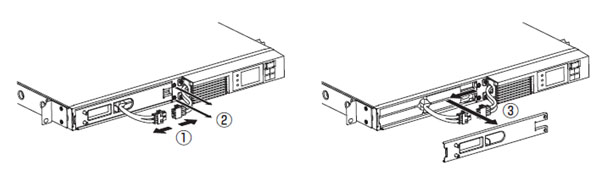

   向左右拔出电池连接器。②

   双手抓住电池连接器，大拇指按住连接器的中心部位①，向左右拔出。②

   逆时针旋转固定电池外壳的2个螺丝至拧松。③

   滑动电池外壳至左侧，由下侧向前拉出。④

   3.抓住贴在BN75R电池包下面的白色标签、BN150R/BN300R电池包的把手，取出电池包。

   看到电池包上面贴着的红色胶带，表示还有10cm即可完全取出电池。双手紧握电池，请勿使电池坠落。

   4.不要倾斜电池包，直接插入本体内部并装好。

   ・更换用电池包

   BN300R用：型号BNB300R

   BN150R用：型号BNB150R

   BN75R用：型号BNB75R

   5.安装电池外壳

   从右侧插入电池外壳，滑动至左侧与螺丝孔位置相吻合，用拧开的2个螺丝固定住电池外壳。

   由上侧插入电池外壳，向右滑动直至嵌入不间断电源装置（UPS）本体侧面的搭扣。用拧开的2个螺丝固定住电池外壳。若螺丝拧得过紧，则可能发生螺纹无法咬合的情况，请注意。

   6.插入电池连接器直至扣紧。①

   BN150R：将电池电缆扣入电池外壳的搭扣。

   连接连接器的时候，若发生“咔嚓”声响时并非异常。

   7.安装前面板。

   BN75R从左侧、BN150R/BN300R从右侧插入前面板，用2个螺丝固定。

   综上电池更换完毕


   ■ 电池更换完毕后，请务必重新设置电池寿命记录。

   通过不间断电源装置（UPS）的LCD菜单，在【控制】-【重置电池寿命】画面中进行重置。

   如果没有进行电池寿命记录重置，电池可能会比预期更早发生更换电池的蜂鸣。

   使用同捆物件中的电池开始使用日期标签，记录更换日期后贴在本体上。或者，也可通过在

   LCD菜单，在【设定】-【电池设定】-【电池更换日】画面记录电池更换日。


   ■ 请求

   此产品所使用的是铅酸电池（铅酸蓄电池）

   ● 铅酸电池时可以回收再利用的珍贵资源，请协助做好回收工作。

   ● 回收电池请点击阅UPS回收服务，或与欧姆龙综合咨询热线（400-820-4535）联系。
