BNB300SCH

■ 对象：

不间断电源(UPS) BN100S, BN150S, BN220S, BN300S

BNB300SCH更换作业步骤

■准备

请准备扩展电池模块“BNB300SCH”。
※BN220S、BN300S需要2个。

■更换电池
＜BN100S/BN150S＞

1.	使用螺丝刀将位于本体前面板中央的2个螺钉逆时针松动。（螺钉为无法从前面板拆卸的构造。）-(1) 将前面板上部向您这个方向放倒，注意下部的钩爪构造，拆下前面板。-(2)


2.	手持连接器本体部分，拔出连接器。-(1)

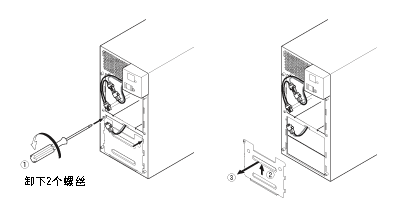

3.	将固定金属护罩的2个螺丝逆时针旋转，并取下。-(1) 向上提起金属护罩，-(2)、同时向您的方向抽出。-(3)


4.	向外拉电池组下面的标签，取出电池组看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。两手紧握电池，请勿使电池坠落。


5.	将新电池插入本机本体的内部，装好。-(1) 按照(2)、(3)的顺序安装金属护罩。请用螺丝刀将拆下来的2个螺钉顺时针旋转，直至拧紧。(4) 此时，请注意用金属护罩夹住电缆。


6.	插入连接器，直至紧固。-(1) 停止本机运行进行更换时，连接连接器时，有时会发出声音，不属于异常。


7.	安装前面板。注意前面板下部的钩爪构造，将上部向本体侧按下。-(1) 将前面板中央左右两个螺丝用螺丝刀顺时针旋转，固定。-(2)

	综上电池更换完毕。

■更换电池后的自我诊断测试

※运行状态中更换后…
更换前，显示「更换电池」、蜂鸣鸣响时，请首先按一下「蜂鸣停止/ 测试」开关，蜂鸣音停止，再按开关5秒以上，进行自我诊断测试。大约10秒测试完成后，显示、蜂鸣将停止，返回正常运行。

※停止运行更换后…
请将「AC输入」插头连接到电源插座（市电）上，打开本机的「电源」开关。运行开始时，自动进行自我诊断测试。大约测试10秒后，返回到正常运行。

■请在附带的电池更换日期标签上，填写开始使用日期，并贴在前面板上。

■使用不间断电源（UPS）中附带的自动关机软件，管理开始使用时间。已经使用关机软件时，请输入更换电池日期进行更新。

■请求
此产品使用的是铅酸电池（铅酸蓄电池）。

●铅酸电池是可以回收再利用的珍贵资源。请协助做好回收。
●回收电池，与欧姆龙综合咨询热线联系。

■更换电池
＜BN220S/BN300S＞

1.	使用螺丝刀将位于本体前面板中央的4个螺钉逆时针松动。（螺钉为无法从前面板拆卸的构造。））-(1) 将前面板上部向您这个方向放倒，注意下部的钩爪构造，拆下前面板。-(2)


2.	分别拔下上段、下段的电池连接器。手持连接器本体部分，拔出连接器。-(1)


3.	逆时针转动上部电池的金属护罩的两个螺丝，并取下。-(1) 向上提起金属护罩，-(2)、同时向您的方向抽出。-(3)


4.	向外拉电池组下面的标签，取出电池组。看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。两手紧握电池，请勿使电池坠落。


5.	逆时针转动下部电池的金属护罩的两个螺丝，并取下。-(1) 向上提起金属护罩，-(2)、同时向您的方向抽出。-(3)


6.	向外拉电池组侧面的标签，取出电池组。看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。两手紧握电池，请勿使电池坠落。


7.	下段装入新电池，插入本机的内测。-(1) 按照(2)、(3)的顺序安装金属护罩。请用螺丝刀将拆下来的2个螺钉顺时针旋转，直至拧紧。-(4) 此时，请注意用金属护罩夹住电缆。


8.	上半部分装入新电池，插入本机的内测。-(1) 按照(2)、(3)的顺序安装金属护罩。请用螺丝刀将拆下来的2个螺钉顺时针旋转，直至拧紧。-(4) 此时，请注意用金属护罩夹住电缆。


9.	插入连接器，直至紧固。-(1) 停止本机运行进行更换时，连接连接器时，有时会发出声音，不属于异常。


10.	安装前面板。注意前面板下部的钩爪构造，将上部向本体侧按下。-(1) 将前面板四个螺丝用螺丝刀顺时针旋转，固定。-(2)

	综上电池更换完毕。
