■ 对象: 不间断电源(UPS) BH100PCW |
BHB100PCCH更换作业步骤
■准备
请准备扩展电池模块「BHB100PCCH」。
■更换电池

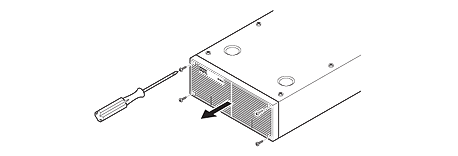

1. | 用螺丝刀拆下前面的4个螺钉,取下前面板。 ※请勿丢失拆下的螺钉。 |

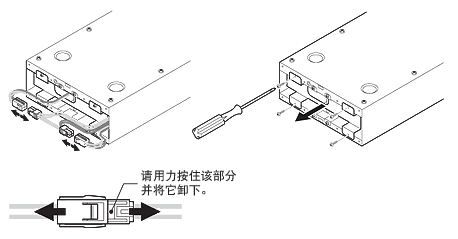

2. | 拔下电池的2个连接器,拆下4个螺钉,取下固定支架。 |

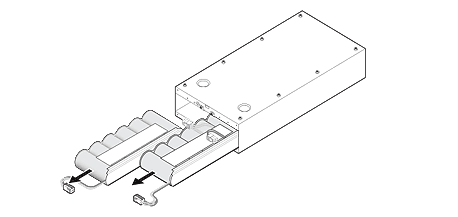

3. | 取出电池。 |

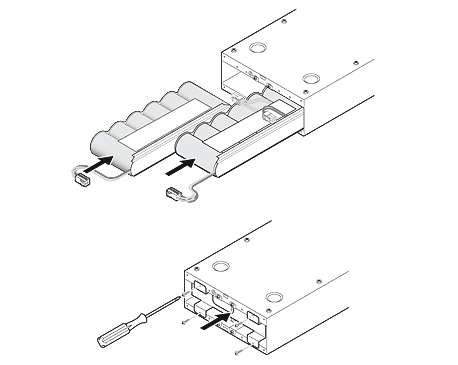

4. | 放入新电池,安装固定支架。 |

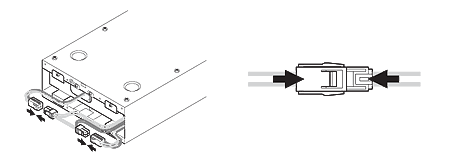

5. | 连接连接器。 |

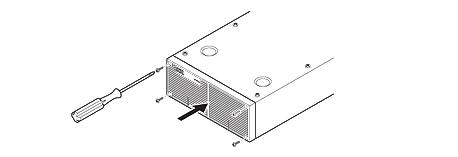

6. | 取下前面板。 |
■更换电池后的自我诊断测试
※运行状态中更换后…
按下「蜂鸣停止/测试」开关10秒以上,进行自我诊断测试。大约测试10秒后,返回到正常运行。蜂鸣音响时,第一次按下开关,蜂鸣音将停止。再按一下开关,开始“测试”。
更换前,「更换电池」显示灯闪烁,蜂鸣器鸣响时,在测试完成后,显示灯灭,蜂鸣停止,返回到正常运行。
※停止运行更换后…
请将「AC输入」插头连接到电源插座(市电)上,打开不间断电源(UPS)的「电源输出」开关。运行开始时,自动进行自我诊断测试。大约测试10秒后,返回到正常运行。根据充电状态,有时无法进行自我诊断测试,但并不影响运行。
■使用不间断电源(UPS)中附带的自动关机软件,管理开始使用时间。已经使用关机软件时,请输入更换电池日期进行更新。
■回收电池请点击阅UPS回收服务,或与欧姆龙综合咨询热线(400-820-4535)联系。
