BAB100R

■ 对象： 不间断电源(UPS) BA100R

※请注意有类似型号。

BAB100R更换作业步骤

■准备

请准备扩展电池模块「BAB100R」。

1.使用六角螺丝刀或扳手逆时针拧松UPS前面板右部的上下2个螺丝（螺丝为无法从前面板拆卸的构造）。①
 向前拉出前面板右侧以拆卸。②

2.从电缆支架上取下电池电缆。①

拿起电池连接器，断开两根连接器。②

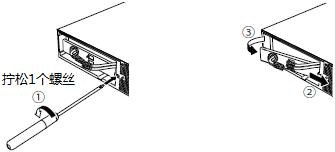

逆时针旋转固定住金属护罩的1个螺丝，并取下。①
轻按金属护罩右侧后②，从左侧拆下③。

3.逆时针旋转固定住金属护罩的1个螺丝，并取下。①
轻按金属护罩右侧后②，从左侧拆下③。

4. 向外拉电池包下面的标签，取出电池包。
看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。双手紧握电池，请勿使电池坠落。

5.将新电池插入UPS本体内部，装好。

6.按照①②的顺序安装金属护罩。
请用螺丝刀将拆下来的1个螺丝顺时针旋转，直至拧紧。③

7.插入电池连接器直至停止。①
把电池电缆安装在电缆支架上。②

注：停止本体运转交换电池时，接续连接器时会发出“啪嗒”的声音，并非异常。

8.前面板安装在本体上。

把前面板左侧的搭扣插入本体侧的孔之后，按向本体侧。①
使用六角螺丝刀或扳手顺时针旋转前面板右部的2个螺丝，拧紧螺丝②。

综上电池更换完毕

■电池更换完毕后，请务必重新设置电池寿命记录。

更换电池后，长按UPS的「蜂鸣停止/测试」开关10秒以上，进行自我诊断测试。当显示「bj」时，表示完成重新设置动作。
※请在「AC输入」为ON的状态下进行重新设置。
●关闭时（「电源」开关「ON」时）：蜂鸣音将从「bi bi」（连续音）变为「bi-」（连续音），此时请放开开关。
●市电运行时（「开关」电源「ON」时）：蜂鸣音将从「bi bi」（连续音）变为「bi-」（连续音），此时请放开开关。
如果没有进行电池寿命记录重置，电池可能会比预期更早发生更换电池的蜂鸣。

■使用同捆物件中的电池开始使用日期标签，记录更换日期后贴在UPS上。
※使用完毕的电池我们可以免费进行处理，运费由客户承担。

■请求

此产品所使用的是铅酸电池（铅酸蓄电池）
●铅酸电池时可以回收再利用的珍贵资源，请协助做好回收工作。
●回收电池请点击阅UPS回收服务，或与欧姆龙综合咨询热线（400-820-4535）联系。
