BP70XSCH

■ 对象： 不间断电源(UPS) BU50XS, BU70XS, BU50SW, BU75SW, BU75SWCH

BP70XSCH更换作业步骤

■ 准备

请准备扩展电池模块「BP70XSCH」。

■ 更换电池

1.用螺丝刀逆时针拧不间断电源（UPS）前面板上侧的两个螺丝，直至拧不动为止。（螺钉为无法从前面板拆卸的构造。）

(1)把前面板向身体一侧拉，取下。

不间断电源（UPS）电池 BP70XS更换步骤１图

2.从金属护罩上取下电池连接器-(1)、拔出连接器。-(2)

不间断电源（UPS）电池 BP70XS更换步骤2图

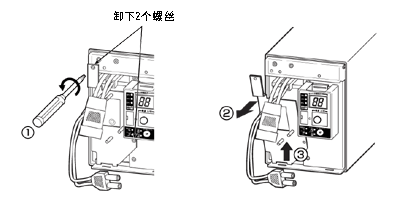

3.将固定金属护罩的2个螺丝逆时针旋转，并取下。(1)　金属护罩向身体侧拉出， (2)、向上抬并取出。- (3)

不间断电源（UPS）电池 BP70XS更换步骤3图

4.向外拉电池组下面的标签，取出电池组

看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。请紧握电池组的左右两侧，防止电池组坠落。

不间断电源（UPS）电池 BP70XS更换步骤4图

5.把新电池组放入不间断电源（UPS）内部，装好。- (1)

安装金属护罩。

将前面板下侧的钩爪部分插入本体的凹槽部分， (2)、向本体方向推入。(3)　请用螺丝刀将拆下的2个螺丝按照顺时针方向拧紧。此时，请注意用金属护罩夹住电缆。

不间断电源（UPS）电池 BP70XS更换步骤5图

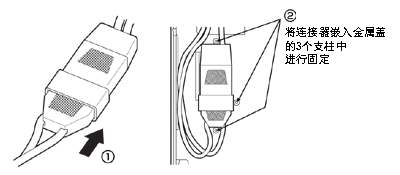

6.插入连接器，直至紧固。-(1)

将连接器固定在金属护罩上。-(2)

如果金属护罩不能固定，说明连接器没有完全插入。请再一次插入连接器。

不间断电源（UPS）电池 BP70XS更换步骤6图

7.安装前面板。将前面板下侧的钩爪部分插入本体的凹槽部分， (1)、向本体方向推入。(2)　用螺丝刀将前面板上面的2个螺丝按照顺时针方向拧紧。综上电池更换完成。

不间断电源（UPS）电池 BP70XS更换步骤7图

■ 更换电池后的自我诊断测试

<使用bu50xs>

●更换后，请按下“运行开关”20秒以上，进行电池更换后的自我诊断测试。蜂鸣如下。。

•按下「运行」开关10秒：没有蜂鸣音。

•10秒~20秒：1秒1次间隔蜂鸣。

•20秒以上：连续蜂鸣。

开始连续蜂鸣后，请松开「运行」开关。

10秒后开始进行自我诊断测试。

•更换电池后，如果设备运行没有异常，「异常」灯、「更换电池」灯不亮，并且没有蜂鸣。

•「异常」 灯亮、连续蜂鸣，请按照使用说明书22页「C.故障（设备异常时的显示、蜂鸣音）」的第一项处理方法进行处理。

•“更换电池”灯亮、连续蜂鸣，表示电池组没有完全连接。请重新确认电池连接器是否连接上。

<使用bu50sw>

※运行状态中更换后…

按下「蜂鸣停止/测试」开关10秒以上，进行自我诊断测试。大约测试10秒后，返回到正常运行。蜂鸣音响时，第一次按下开关，蜂鸣音将停止。再按一下开关，开始“测试”。

更换前，出现「更换电池」显示、蜂鸣，测试完成后，显示、蜂鸣将停止，返回到正常运行。

※停止运行更换后…

请将「ＡＣ输入」插头连接到电源插座（市电）上，打开不间断电源（UPS）的「电源」开关。运行开始时，自动进行自我诊断测试。大约测试10秒后，返回到正常运行。

■ 请在不间断电源（UPS）上面标签上，填写更换日期。

■ 使用不间断电源（UPS）中附带的自动关机软件，管理开始使用时间。已经使用关机软件时，请输入更换电池日期进行更新。

■ 回收电池请点击阅UPS回收服务，或与欧姆龙综合咨询热线（400-820-4535）联系。
