BUB100RCH

■ 对象： 不间断电源(UPS) BU75RW, BU100RW, BU100RWCH

   BUB100RCH更换作业步骤


   ■ 准备

   请准备扩展电池模块「BUB100RCH」


   ■ 更换电池

   1.使用螺丝刀将位于本体前面板左侧的2个螺钉逆时针松动。

   (构造上螺丝不会从前面板脱落。) - (1)

   把前面板向身体一侧拉，取下。-(2)

   不间断电源（UPS）电池 BUB100R更换步骤１图

   2.将固定金属护罩的1个螺丝逆时针旋转，并取下。-(1)

   将金属护罩的右侧向身体一侧拉，取下。-(2)

   不间断电源（UPS）电池 BUB100R更换步骤2图

   3.取下电池的连接器(1)，断开连接器的连接。-(2)

   不间断电源（UPS）电池 BUB100R更换步骤3图

   4.向外拉电池组上下面的标签，取出电池组。

   看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。

   抓紧电池，注意不要让电池脱落。

   不间断电源（UPS）电池 BUB100R更换步骤4图

   5.不要让电池倾斜，直接插入本机内部，装好。

   插入连接器，直至紧固。-(2)

   装入本体内。-(3)

   不间断电源（UPS）电池 BUB100R更换步骤5图

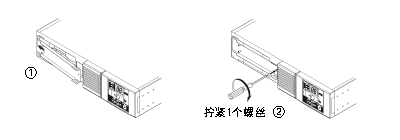

   6.安装金属护罩 。

   把金属护罩左侧的钩爪部分插入BU75RW或者BU100RW内侧的插口(1)，并向BU75RW或BU100RW一侧按。

   将金属护罩用取下的1个螺丝固定。

   不间断电源（UPS）电池 BUB100R更换步骤6图

   7.安装前面板。

   将前面板右侧的钩爪部分插入本体的插口内，向本体推。-(1)

   将前面板左侧的两个螺丝用螺丝刀顺时针旋转，固定。-(2)

   不间断电源（UPS）电池 BUB100R更换步骤7图

   综上电池更换完毕。


   ■ 更换电池后的自我诊断测试

   ※运行状态中更换后…

   更换前，显示「更换电池」、蜂鸣鸣响时，请首先按一下「蜂鸣停止/ 测试」开关，蜂鸣音停止，再按开关5秒以上，进行自我诊断测试。大约10秒测试完成后，显示、蜂鸣将停止，返回正常运行。

   ※停止运行更换后…

   请将「AC输入」插头连接到电源插座（市电）上，打开本机的「电源」开关。运行开始时，自动进行自我诊断测试。大约测试10秒后，返回到正常运行。


   ■ 在电池上的交换日记录标签上写入使用开始的日期，贴在本体上。


   ■ 使用不间断电源（UPS）中附带的自动关机软件，管理开始使用时间。已经使用关机软件时，请输入更换电池日期进行更新。


   ■ 请求

   此产品使用的是铅酸电池（铅酸蓄电池）。

   ● 铅酸电池是可以回收再利用的珍贵资源。请协助做好回收。

   ● 回收电池请点击阅UPS回收服务，或与欧姆龙综合咨询热线（400-820-4535）联系。
