■ 对象: 不间断电源(UPS) BU60RE |
BUB60RECH更换作业步骤
■ 准备
请准备扩展电池模块「BUB60RECH」。
■ 更换电池
1.用螺丝刀逆时针旋转不间断电源(UPS)前面板上侧的两个螺丝,松动。-(1)
把前面板左侧向身体一侧拉,取下。-(2)
不间断电源(UPS)电池 BUB60RE更换步骤1图
2.将固定金属护罩的2个螺丝逆时针旋转,并取下。-(1)
将金属护罩的右侧向身体一侧拉,取下。-(2)
不间断电源(UPS)电池 BUB100RE更换步骤2图
3.拔出电池连接器。抓住电池连接器的两端,拉开。
不间断电源(UPS)电池 BUB100RE更换步骤3图
4.抓住电池组前面的L型把手,取出电池组。
注意取出电池时,不要拿电线。
看到电池组上面贴着的红色胶带,表示还有10cm即可完全取出电池。抓紧电池,注意不要让电池脱落。
不间断电源(UPS)电池 BUB100RE更换步骤4图
5.不要倾斜直接将电池插入不间断电源(UPS)的内部,装好。-(1)
不间断电源(UPS)电池 BUB100RE更换步骤5图

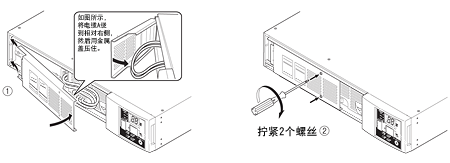

6.安装金属护罩 。
金属护罩左侧的钩爪部分插入本体内侧的凹槽(1),向本体一侧按。
将金属护罩用取下的2个螺丝固定。-(2)
不间断电源(UPS)电池 BUB100RE更换步骤6图
7.安装前面板。
将前面板右侧的钩爪部分插入本体的插口内,向本体推。-(1)
将前面板左侧的两个螺丝用螺丝刀顺时针旋转,固定。-(2)
不间断电源(UPS)电池 BUB100RE更换步骤7图
综上电池更换完毕。
■ 电池更换后,请重新设置电池寿命记录。电池更换完成后,长按不间断电源(UPS)的「蜂鸣停止/测试」开关10秒以上,重新设置电池寿命记录。显示「bJ」后,表示重新设置完成。
※请在「AC 输入」插头处于打开的状态下,进行重新设置。
• 停止时(「电源」开关关闭时):蜂鸣变成「哔」(连续音)时松开开关。
• 市电运行时(“电源”开关打开时):蜂鸣从“哔、哔”(断续音)变成“哔”(连续音)时,松开开关。
如果没有进行电池寿命记录重新设置,电池可能会比预期早老化。
■ 在电池上的交换日记录标签上写入使用开始的日期,贴在本体上。
■ 使用不间断电源(UPS)中附带的自动关机软件,管理开始使用时间。已经使用关机软件时,请输入更换电池日期进行更新。
■ 请求
此产品使用的是铅酸电池(铅酸蓄电池)。
● 铅酸电池是可以回收再利用的珍贵资源。请协助做好回收。
● 回收电池请点击阅UPS回收服务,或与欧姆龙综合咨询热线(400-820-4535)联系。
