BUB100RECH

■ 对象： 不间断电源(UPS) BU100RE, BU100RECH

   BUB100RECH更换作业步骤

   ■ 准备

   请准备扩展电池模块「BUB100RECH」。

   ■ 更换电池

   1.用螺丝刀逆时针旋转不间断电源（UPS）前面板上侧的两个螺丝，松动。-(1)

   把前面板左侧向身体一侧拉，取下。-(2)

   不间断电源（UPS）电池 BUB60RE更换步骤1图

   2.将固定金属护罩的2个螺丝逆时针旋转，并取下。-(1)

   将金属护罩的右侧向身体一侧拉，取下。-(2)

   不间断电源（UPS）电池 BUB100RE更换步骤2图

   3.拔出电池连接器。抓住电池连接器的两端，拉开。

   不间断电源（UPS）电池 BUB100RE更换步骤3图

   4.抓住电池组前面的L型把手，取出电池组。

   注意取出电池时，不要拿电线。

   看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。抓紧电池，注意不要让电池脱落。

   不间断电源（UPS）电池 BUB100RE更换步骤4图

   5.不要倾斜直接将电池插入不间断电源（UPS）的内部，装好。-(1)

   不间断电源（UPS）电池 BUB100RE更换步骤5图

   6.安装金属护罩 。

   金属护罩左侧的钩爪部分插入本体内侧的凹槽(1)，向本体一侧按。

   将金属护罩用取下的2个螺丝固定。-(2)

   不间断电源（UPS）电池 BUB100RE更换步骤6图

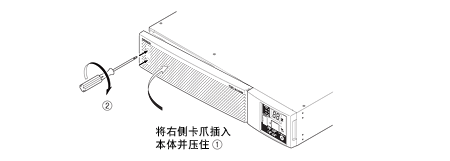

   7.安装前面板。

   将前面板右侧的钩爪部分插入本体的插口内，向本体推。-(1)

   将前面板左侧的两个螺丝用螺丝刀顺时针旋转，固定。-(2)

   不间断电源（UPS）电池 BUB100RE更换步骤7图

   综上电池更换完毕。

   ■ 电池更换后，请重新设置电池寿命记录。

   电池更换完成后，长按不间断电源（UPS）的「蜂鸣停止／测试」开关10秒以上，重新设置电池寿命记录。显示「bJ」后，表示重新设置完成。※请在「AC 输入」插头处于打开的状态下，进行重新设置。

   • 停止时（「电源」开关关闭时）：蜂鸣变成「哔」（连续音）时松开开关。

   • 市电运行时（“电源”开关打开时）：蜂鸣从“哔、哔”（断续音）变成“哔”（连续音）时，松开开关。

   如果没有进行电池寿命记录重新设置，电池可能会比预期早老化。

   ■ 在电池上的交换日记录标签上写入使用开始的日期，贴在本体上。

   ■ 使用不间断电源（UPS）中附带的自动关机软件，管理开始使用时间。已经使用关机软件时，请输入更换电池日期进行更新。

   ■ 请求

   此产品使用的是铅酸电池（铅酸蓄电池）。

   ● 铅酸电池是可以回收再利用的珍贵资源。请协助做好回收。

   ● 回收电池请点击阅UPS回收服务，或与欧姆龙综合咨询热线（400-820-4535）联系。
