BUB3002RW

■ 对象： 不间断电源(UPS) BU3002RWL BU5002RWL

BUB3002RW更换作业步骤

■ 准备

请准备扩展电池模块「BUB3002RW」。
※BU5002RWL的情况需要2个。

■ 更换电池

   1.用螺丝刀逆时针旋转不间断电源（UPS）前面板右侧的两个螺丝，松动。(构造上螺丝不会从前面板脱落。)

把前面板右侧向身体一侧拉，取下。

   2.【 BU3002RW的情况】

• 将固定金属护照的螺丝逆时针旋，并取下。-(1) (构造上螺丝不会从前面板脱落。)
  将金属护罩从右侧滑动打开-(2)，向身体一侧拉，取下。-(3)

• 【 BU5002RW的情况】

• 将固定金属护照的螺丝逆时针旋，并取下。-(1) (构造上螺丝不会从前面板脱落。)
  将LCD部分向右侧滑动打开-(2)，使其弹出。-(3)， 向右侧滑动打开后-(4)，将其
  保持弹出状态。 然后，将金属护罩从右侧滑动打开-(5)，向身体一侧拉-(6)，取下。



   3.拔出电池连接器。抓住电池连接器的两端，拉开。

   4.抓住电池组前面的L型把手，取出电池组。



   看到电池组上面贴着的红色胶带，表示还有10cm即可完全取出电池。抓紧电池，注意不要让电池脱落。



   5.不要倾斜直接将新电池插入不间断电源（UPS）的内部，装好。



   6.插入连接器，直至紧固 。

将连接器固定在金属护罩上。
本机运行停止进行交换的情况下，连接连接器时会有"喀嚓"一声，不是异常情况。
请确认连接器和连接线是否是如下状态。

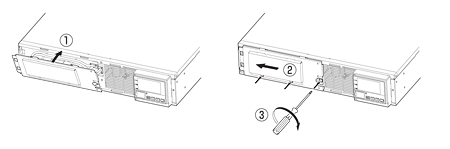

   7.安装金属护罩 。

金属护罩下方的钩爪部分钩住本体后，金属护罩上放钩爪部分插入本体内侧的凹槽(1)，再把金属护罩向左滑动关闭。 -(2)
将金属护罩用取下的螺丝固定。 -(3)



   8.安装前面板。

将前面板左侧的钩爪部分插入本体的插口内，向本体推。
将前面板左侧的两个螺丝用螺丝刀顺时针旋转，固定。
操作时，请注意挟手。



综上电池更换完毕。




■ 电池更换后，请重新设置电池寿命记录。

电池更换完成后，通过不间断电源（UPS）的LCD菜单在「控制」- 「重置电池寿命」画面中进行重置。

如果没有进行电池寿命记录重置，电池可能会比预期早响电池更换蜂鸣。

使用同捆物件中的电池开始使用日期标签，在其上记入更换日期后贴在本体上。或者，也可以通过在LCD菜单，在「设定」- 「电池设定」- 「电池更换日」画面上记入电池更换日。




■ 请求

   此产品使用的是铅酸电池（铅酸蓄电池）

   铅酸电池是可以回收再利用的珍贵资源。请协助做好回收。

   回收电池请点击阅UPS回收服务，或与欧姆龙综合咨询热线（400-820-4535）联系。
