Q:F3SJ-B系列NPN输出方式如何实现单独使用时的布线?

A:

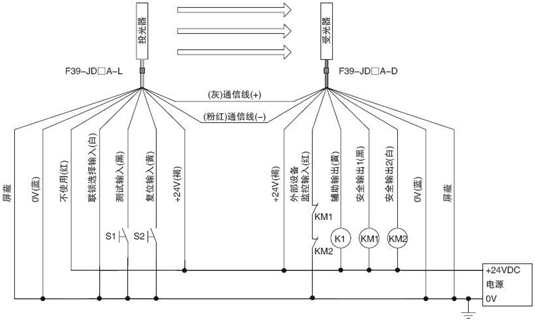

        手动复位,使用外部继电器监控功能,具体接线详见下图:

        S1:外部测试开关

        S2:连锁/互锁复位开关

        KM1,KM2:带强制导向接点的安全继电器或者电磁接触器

        K1:负载或者PLC等(用于监控)
