注意事项：
E3S-VS：
外形尺寸，安装尺寸变化
输出方式变化
NPN：电压输出变为集电极开路输出，褐色和黑色间要外接4.7kΩ电阻，有1/4W电压输出（电阻市售）
PNP：不变
E3S-GS1：
输出方式变化
NPN：电压输出变为集电极开路输出，褐色和黑色间要外接4.7kΩ电阻，有1/4W电压输出（电阻市售）
PNP：不变
检测方式由U型对射改为反射型
停产型号与推荐替代型号：
|
停产型号 |
替代型号 |
|
E3S-VS1E4 2M |
E3ZM-V61 2M |
|
E3S-VS1E42 2M |
E3ZM-V61 2M |
|
E3S-GS1E4 2M |
E3ZM-V61 2M |
|
E3S-GS1E4 5M |
E3ZM-V61 5M |
|
E3S-GS1B4 2M |
E3ZM-V81 2M |
|
E3S-VS1B4 2M |
E3ZM-V81 2M |
|
E3S-VS1B42 2M |
E3ZM-V81 2M |
|
E3S-VS1B4 5M |
E3ZM-V81 5M |
|
E3S-VS1B42 5M |
E3ZM-V81 5M |
|
E3S-VS5E42R 2M |
E3Z-L63 2M |
|
E3S-VS3E42G 2M |
E3Z-L63 2M |
|
E3S-VS5B42R 2M |
E3Z-L83 2M |
E3S-VS
本体颜色：
|
停产型号 |
替代型号 |
|
E3S-VS1系列 |
E3ZM-V系列 |
|
颜色：黄色 |
颜色：銀色 |
|
材料： 外壳：压铸锌 |
材料： 外壳：SUS316L |
|
透镜部：聚碳酸酯 |
透镜部：丙烯酸酯树脂 |
|
E3S-VS3、-VS5系列 |
E3Z-L系列 |
|
颜色：黄色 |
颜色：黑色 |
|
材料： 外壳：压铸锌 |
材料： 外壳：聚对苯二甲酸丁二醇酯 |
|
透镜部：玻璃 |
透镜部：聚芳酯变性 |
附件：
|
停产型号 |
替代型号 |
|
E3S-VS1系列: |
E3ZM-V系列: |
|
固定零件（附带螺钉）、灵敏度调整用螺丝刀、 |
操作说明书 |
|
灵敏度调整旋钮、操作说明书 |
|
|
E3S-VS3、-VS5系列: |
E3Z-L系列: |
|
固定零件（附带螺钉）、灵敏度调整用螺丝刀、 |
操作说明书 |
|
灵敏度调整旋钮、操作说明书 |
|

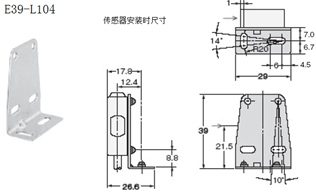

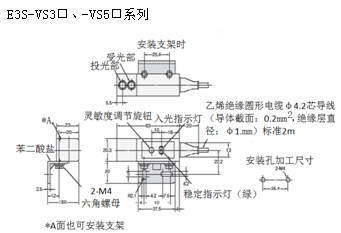

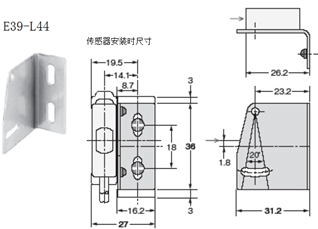

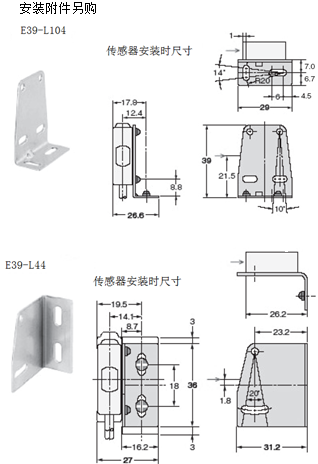

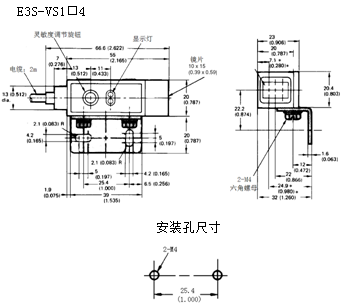

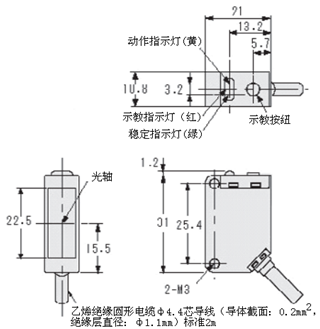

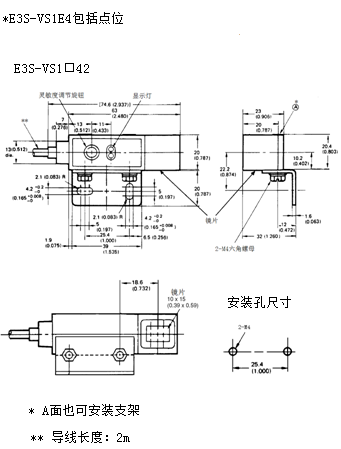

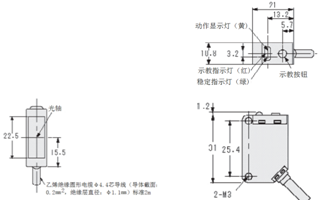

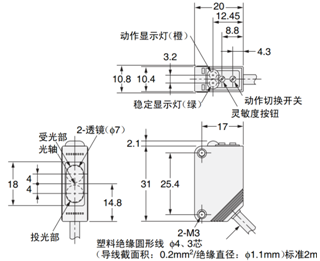

外形尺寸/安装尺寸：
|
停产型号 |
替代型号 |
|
E3S-VS系列 |
E3ZM-V系列 |
|
|
|
|
停产型号 |
替代型号 |
|
E3S-VS系列 |
E3Z-L系列 |
|
|
|

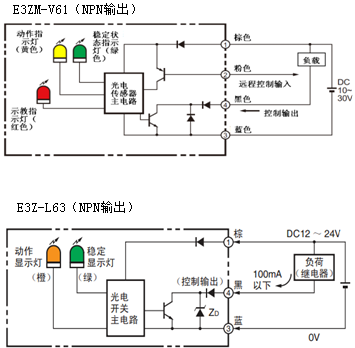

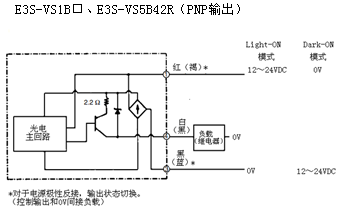

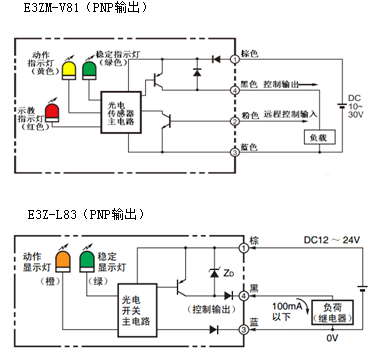

输出回路：
|
停产型号 |
替代型号 |
|

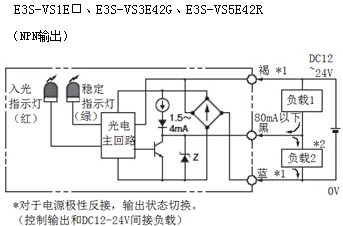

E3S-VS系列 |
E3Z-L系列 |
|
E3ZM-V系列 |
|
|
|
|
性能区别：
|
形式 |
停产型号 |
替代型号 |
|
项目 |
E3S-VS1系列 |
E3ZM-V系列 |
|
光源（发光波长） |
绿色LED（565nm） |
白色LED（450-700nm） |
|
电源电压 |
DC12～24V±10％ 波动(p-p)10％以下 |
DC10～30V±10％ 波动(p-p)包括10％ |
|
消耗电流 |
40mA以下 |
600mW以下 |
|
控制输出 |
负载电源电压DC24V以下、负载电源电流80mA以下 |
负载电源电压DC30V以下、负载电源电流100mA以下 |
|
灵敏度调整 |
单旋转钮 |
示教方式 |
|
保护结构 |
IEC60529规格 IP67 |
IEC60529规格 |
|
保护电路 |
电源逆接保护 |
电源逆接保护 |
|
应答时间 |
动作、复位：各1ms以下 |
动作、复位：各50us以下 |
|
指示灯 |
入光指示灯（红） |
动作指示灯（黄） |
|
形式 |
停产型号 |
替代型号 |
|
|
项目 |
E3S-VS3系列 |
E3S-VS5系列 |
E3Z-L系列 |
|
检测距离 |
35±3mm |
30～50mm |
30mm±20mm（玻璃板100×100mm） |
|
光源（发光波长） |
绿色LED（565nm） |
红色LED（680nm） |
赤色LED（680nm） |
|
最小检测物体 |
3×3mm以上（白底的黑色标签） |
3.5×3.5mm以上（白底的黑色标签） |
φ0.1mm（铜线） |
|
消耗电流 |
40mA以下 |
30mA以下 |
|
|
控制输出 |
负载电源电压DC24V以下、负载电源电流80mA以下 |
负载电源电压D26.4V以下、负载电源电流100mA以下 |
|
|
保护电路 |
电源逆接保护 |
电源逆接保护 |
|
|
使用环境照明度 |
受光面照度 |
受光面照度 |
受光面照度 |
|
应答时间 |
动作、复位：各5ms以下 |
动作、复位：各1ms以下 |
动作、复位：各1ms以下 |
|
指示灯 |
入光指示灯（红） |
动作指示灯（橙） |
|
E3S-GS1
本体颜色：
|
停产型号 |
替代型号 |
|
E3S-GS1系列 |
E3ZM-V系列 |
|
颜色：黄色 |
颜色：銀色 |
|
材料： 外壳：ABS |
材料： 外壳：SUS316L |
|
透镜部：聚碳酸酯 |
透镜部：丙烯酸酯树脂 |
附件：
|
停产型号 |
替代型号 |
|
E3S-GS1系列 |
E3ZM-V系列 |
|
灵敏度调整用螺丝刀、灵敏度调整旋钮、操作说明书 |
操作说明书 |

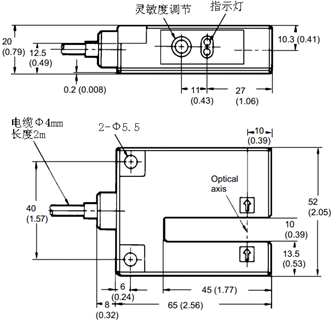

外形尺寸/安装尺寸：
|
停产型号 |
替代型号 |
|
E3S-GS1系列 |
E3ZM-V系列 |
|
|
|

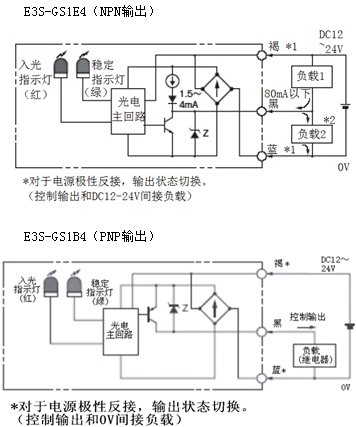

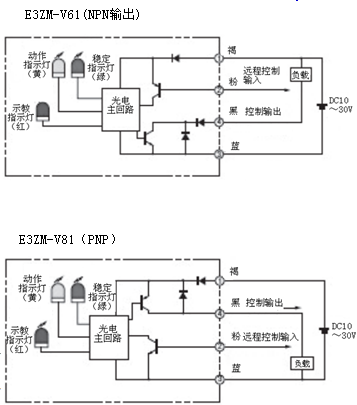

输出回路：
|
停产型号 |
替代型号 |
|
E3S-GS1系列 |
E3ZM-V系列 |
|
|
|
性能区别：
|
形式 |
停产型号 |
替代型号 |
|
项目 |
E3S-GS1E4、-GS1B4 |
E3S-GS1E4、-GS1B4 |
|
检测方式 |
凹槽型 |
扩散反射型 |
|
检测距离 |
10mm |
12±2mm |
|
光源（发光波长） |
绿色LED（565nm） |
白色LED（450-700nm） |
|
电源电压 |
DC12～24V±10％ 波动(p-p)10％以下 |
DC10～30V±10％ 波动(p-p)包括10％ |
|
消耗电流 |
40mA以下 |
600mW以下 |
|
控制输出 |
负载电源电压DC24V以下、负载电源电流80mA以下 |
负载电源电压DC30V以下、负载电源电流100mA以下 |
|
灵敏度调整 |
单旋转钮 |
示教方式 |
|
保护结构 |
IEC60529G规格 IP65 |
IEC60529规格 |
|
保护电路 |
电源逆接保护 |
电源逆接保护 |
|
应答时间 |
动作、复位：各1ms以下 |
动作、复位：各50us以下 |
|
接线方式 |
导线引出（标准2m） |
导线引出（标准2m） |
|
指示灯 |
入光指示灯（红） |
动作指示灯（黄） |
