Q:CPM1系列停产替代

2004年3月生产终了商品

2013年1月作成

停产日期：2004年3月末

注意事项

CPM1尺寸上CPM1A的比较小

CPM1和CPM1A螺丝安装尺寸有区别

CPM1A 10点，20点不能使用扩展I/O单元，请使用CPM1A的30点CPU单元

梯形图程序是兼容的

手持编程器是一样的

CPM1A-V1的AC供电类型与常规产品相比，深度缩短了15mm，为70mm。安装尺寸与常规型号的CPM1A一样

CPM1A-V1的表面有型号、认证、LOT No.等的说明，可以更容易的识别型号

CPM1A-V1的规格性能、输入规格、电源消耗、重量与常规型号的CPM1A一样

继电器输出的规格，机械寿命从1000万次上升到2000万次

客户现在所使用的梯形图程序与手持编程器等，都可以继续使用（100%兼容）

之前用于CPM1A的扩展I/O也可以继续使用

与停产产品的差异

型号	本体颜色	外形尺寸	接线	安装尺寸	特点	操作等级	操作方法
CPM1A	**	--	--	--	*	*	*
CPM1A-V1	**	*	**	**	**	**	**
CPM1A-20EDR1	**	**	**	**	**	**	**

**：完全兼容

*：有些变化/几乎兼容

——：不兼容

—：无相应规格

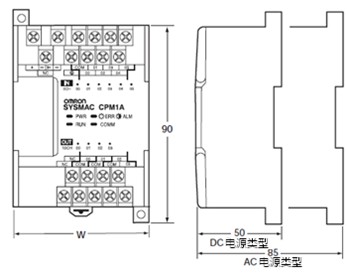

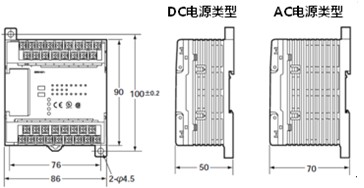

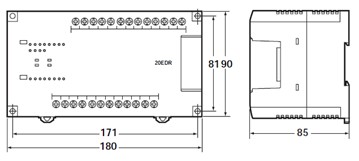

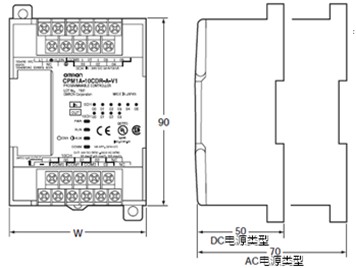

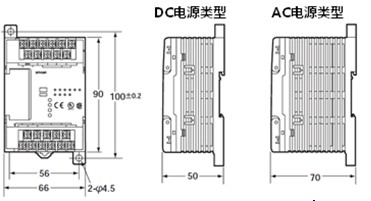

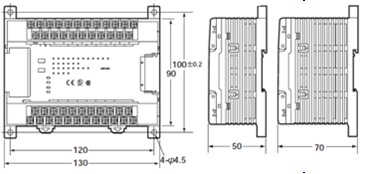

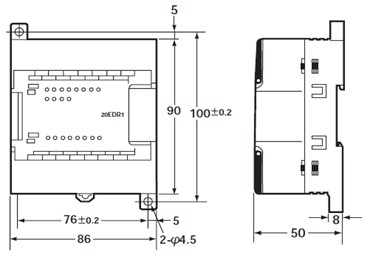

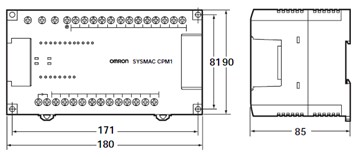

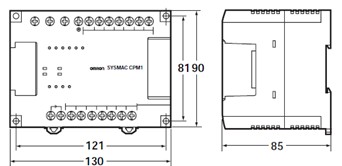

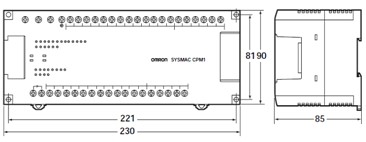

外形尺寸

停产产品				推荐替代产品
CPM1-□0CDR-□ CPM1-20EDR				CPM1A-□0CDR-□-V1 CPM1A-20EDR1
10点 CPU单元 CPM1-10CDR-A/-D 20点 CPU单元 CPM1-20CDR-A/-D 30点 CPU单元 CPM1-30CDR-A（-V1）/-D（-V1） 20点扩展单元 CPM1-20EDR CPM1A				10点 CPU单元（不能扩展） CPM1A-10CD□-□（带-V1类型） 20点 CPU单元（不能扩展） CPM1A-20CD□-□（带-V1类型） CPM1A-□0CDR-□-V1 CPM1A-20EDR1 20点扩展单元 CPM1A- 20ED□ CPM1A-V1
型号	W （mm）	型号	W （mm）	型号	W （mm）	型号	W （mm）
CPM1A-10CD□-A	66	CPM1A-30CD□-A	130	CPM1A-10CD□-A-V1	66	CPM1A-30CD□-A-V1	130
CPM1A-10CD□-D		CPM1A-30CD□-D		CPM1A-10CD□-D-V1		CPM1A-30CD□-D-V1
CPM1A-20CD□-A	86	CPM1A-40CD□-A	150	CPM1A-20CD□-A-V1	86	CPM1A-40CD□-A-V1	150
CPM1A-20CD□-D		CPM1A-40CD□-D		CPM1A-20CD□-D-V1		CPM1A-40CD□-D-V1

停产型号与推荐替代型号

CPU单元

停产型号	推荐型号
CPM1-10CDR-A	CPM1A-10CDR-A-V1
CPM1-10CDR-D	CPM1A-10CDR-D-V1
CPM1-20CDR-A	CPM1A-20CDR-A-V1
CPM1-20CDR-D	CPM1A-20CDR-D-V1
CPM1-30CDR-A/CPM1-30CDR-A-V1	CPM1A-30CDR-A-V1
CPM1-30CDR-D/CPM1-30CDR-D-V1	CPM1A-30CDR-D-V1
CPM1-20EDR	CPM1A-20EDR1

规格	电源	停产产品	推荐替代产品
规格	电源	型号	型号
10点继电器输出CPU单元	AC	CPM1A-10CDR-A	CPM1A-10CDR-A-V1
10点继电器输出CPU单元	DC	CPM1A-10CDR-D	CPM1A-10CDR-D-V1
10点晶体管输出CPU单元	AC	CPM1A-10CDT-A	CPM1A-10CDT-A-V1
	AC	CPM1A-10CDT1-A	CPM1A-10CDT1-A-V1
	DC	CPM1A-10CDT-D	CPM1A-10CDT-D-V1
	DC	CPM1A-10CDT1-D	CPM1A-10CDT1-D-V1
20点继电器输出CPU单元	AC	CPM1A-20CDR-A	CPM1A-20CDR-A-V1
20点继电器输出CPU单元	DC	CPM1A-20CDR-D	CPM1A-20CDR-D-V1
20点晶体管输出CPU单元	AC	CPM1A-20CDT-A	CPM1A-20CDT-A-V1
	AC	CPM1A-20CDT1-A	CPM1A-20CDT1-A-V1
	DC	CPM1A-20CDT-D	CPM1A-20CDT-D-V1
	DC	CPM1A-20CDT1-D	CPM1A-20CDT1-D-V1
30点继电器输出CPU单元	AC	CPM1A-30CDR-A	CPM1A-30CDR-A-V1
30点继电器输出CPU单元	DC	CPM1A-30CDR-D	CPM1A-30CDR-D-V1
30点晶体管输出CPU单元	AC	CPM1A-30CDT-A	CPM1A-30CDT-A-V1
	AC	CPM1A-30CDT1-A	CPM1A-30CDT1-A-V1
	DC	CPM1A-30CDT-D	CPM1A-30CDT-D-V1
	DC	CPM1A-30CDT1-D	CPM1A-30CDT1-D-V1
40点继电器输出CPU单元	AC	CPM1A-40CDR-A	CPM1A-40CDR-A-V1
40点继电器输出CPU单元	DC	CPM1A-40CDR-D	CPM1A-40CDR-D-V1
40点晶体管输出CPU单元	AC	CPM1A-40CDT-A	CPM1A-40CDT-A-V1
	AC	CPM1A-40CDT1-A	CPM1A-40CDT1-A-V1
	DC	CPM1A-40CDT-D	CPM1A-40CDT-D-V1
	DC	CPM1A-40CDT1-D	CPM1A-40CDT1-D-V1
扩展单元		CPM1A-20EDR	CPM1A-20EDR1

CPM1A-V1从2001年5月，CPM1A-20EDR1从1999年4月开始销售。

		停产产品	推荐替代产品
		CPM1A	CPM1A-V1

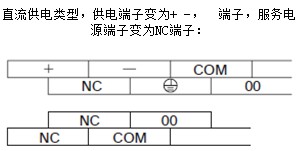

端子排列	10点交流供电
	20点交流供电
	30点交流供电
	40点交流供电

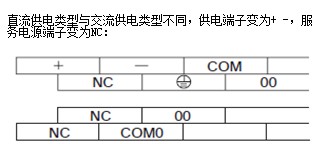

	直流供电

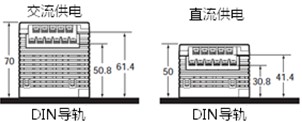

端子位置

区别比较

型号	停产产品	推荐替代产品
项目	CPM1A	CPM1A-V1
继电器输出机械寿命	1000万次	2000万次
端子台引脚数	请参照上表
CE规格	继电器输出交流供电，晶体管输出交流供电，扩展单元：无	符合CE
CE规格	继电器输出直流供电：符合CE条件：电源输出容量 DC75V以下 AC50V以下	符合CE
LED指示与标签
