型号

本体颜色

外形尺寸

接线

安装尺寸

性能规格

动作特性

操作方法

3G3JX系列

×

×

○

×

○

×

×

停产型号

替代型号

备注

3G3JV-A1001

无推荐替代产品

额定输出电流有变化

3G3JV-A1002

无推荐替代产品

3G3JV-A2001

3G3JX-A2002

3G3JV-A2001-RS

3G3JX-A2002

3G3JV-A2002

3G3JX-A2002

3G3JV-A2002-RS

3G3JX-A2002

3G3JV-A2004

3G3JX-A2004

3G3JV-A2004-RS

3G3JX-A2004

3G3JV-A2007

3G3JX-A2007

3G3JV-A2007-RS

3G3JX-A2007

3G3JV-A2015

3G3JX-A2015

3G3JV-A2015-RS

3G3JX-A2015

3G3JV-A2022

3G3JX-A2022

3G3JV-A2022-RS

3G3JX-A2022

3G3JV-A2037

3G3JX-A2037

3G3JV-A2037-RS

3G3JX-A2037

3G3JV-A4002

3G3JX-A4004

3G3JV-A4002-RS

3G3JX-A4004

3G3JV-A4004

3G3JX-A4004

额定输出电流有变化

3G3JV-A4004-RS

3G3JX-A4004

3G3JV-A4007

3G3JX-A4007

3G3JV-A4007-RS

3G3JX-A4007

3G3JV-A4015

3G3JX-A4015

3G3JV-A4015-RS

3G3JX-A4015

3G3JV-A4022

3G3JX-A4022

3G3JV-A4022-RS

3G3JX-A4022

3G3JV-A4037

3G3JX-A4037

3G3JV-A4037-RS

3G3JX-A4037

3G3JV-AB001

3G3JX-AE002

3G3JV-AB001-RS

3G3JX-AE002

3G3JV-AB002

3G3JX-AE002

3G3JV-AB002-RS

3G3JX-AE002

3G3JV-AB004

3G3JX-AE004

3G3JV-AB004-RS

3G3JX-AE004

3G3JV-AB007

3G3JX-AE007

3G3JV-AB007-RS

3G3JX-AE007

3G3JV-AB015

3G3JX-AE015

3G3JV-AB015-RS

3G3JX-AE015

停产型号

替代型号

备注

3G3IV-PEZZ08122A

无

可选件无替代型号

3G3IV-PEZZ08122B

无

3G3IV-PEZZ08122C

无

3G3IV-PEZZ08122D

无

停产型号

替代型号

备注

3G3IV-PEZZ08386A

无

可选件无替代型号

停产型号

替代型号

备注

3G3IV-PFAN2007

无

可选件无替代型号

3G3IV-PFAN2015J

无

3G3IV-PFAN2015M

无

3G3IV-PFAN2022

无

3G3IV-PFAN2037

无

停产型号

替代型号

备注

3G3IV-PJVOP101

3G3AX-OP01

数字操作器：3G3AX-OP01
数字操作器连接电缆：3G3AX-OPCN*

3G3IV-PJVOP140

3G3AX-OP01

3G3IV-PJVOP146

3G3AX-OP01

停产型号

替代型号

备注

3G3JV-PSI232J

无

变频器本体自带MODBUS通讯功能。

3G3JV-PSI232JC

无

3G3JV-PSI485J

无

停产型号

替代型号

备注

3G3HV-PCMA2

无

可选件无替代型号

停产型号

替代型号

3G3JV系列

3G3JX系列

象牙色

灰色

停产型号

替代型号

3G3JV系列

3G3JX系列

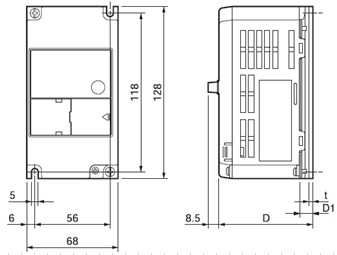

【3G3JV-A2001～-A2007（0.1～0.75kW）】

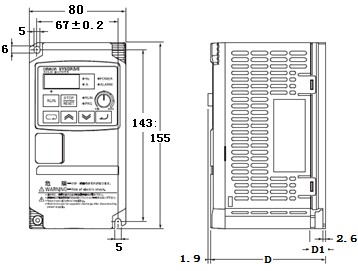

【3G3JX-A2002～-A2007（0.2～0.75kW）】

【3G3JV-AB001～-AB004（0.1～0.4kW）】

【3G3JX-AE002～-AE004（0.2～0.4kW）】

停产型号

替代型号

3G3JV系列

3G3JX系列

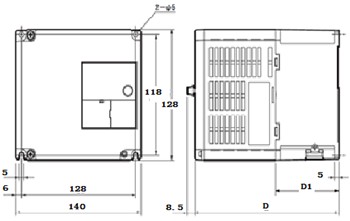

【3G3JV-A2015～-A2022（1.5～2.2kW）】

【3G3JX-AE007（0.75kW）】

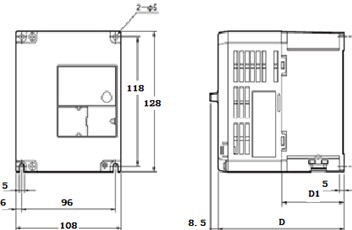

【3G3JV-AB007～-AB015（0.75～1.5kW）】

【3G3JV-A2037（3.7kW）】

【3G3JV-A4037（3.7kW）】

【3G3JX-A4004（0.4kW）】

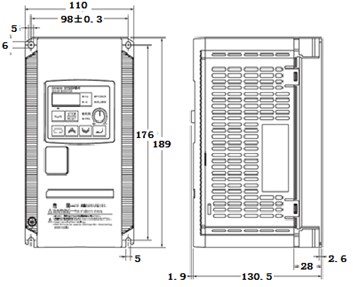

【3G3JX-A2015～-A2037（1.5～3.7kW ）】

【3G3JX-AE002～-AE004（0.2～0.4kW）】

【3G3JX-A4007～-A4037（0.75～3.7kW）】

停产型号

替代型号

3G3JV系列

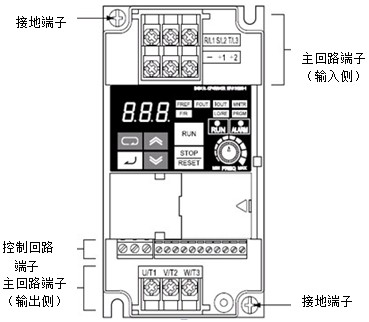

● 主回路端子

3G3JV-A2001～-A2007（0.1～0.75kW ）

3G3JV-AB001～-AB004（0.1～0.4kW）

【上侧】                      【下侧】

● 主回路端子

3G3JV-A2015～-A2037（1.5～3.7kW）

3G3JV-AB007～-AB015（0.75～1.5kW）

3G3JV-A4002～-A4037（0.2～3.7kW）

 【上侧】                                  【下侧】

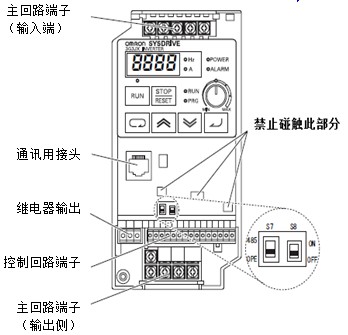

3G3JX系列

S7：监视装置/485通讯切换开关（初始状态 OPE侧）

S8：紧急断路功能切换开关（初始状态 OFF侧）

● 主回路端子

【上侧】

（3G3JX-AE□□□的时候）

【下侧】

停产型号

替代型号

3G3JV系列

3G3JX系列

● 控制回路端子

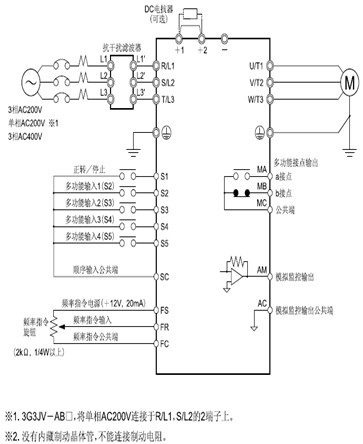

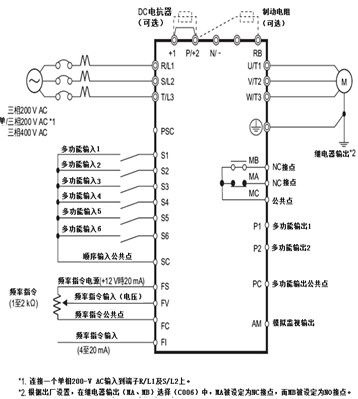

● 配线连接

● 控制回路端子

● 配线连接

项目

停产产品 3G3JV

推荐替代产品 3G3JX

额定电压

3G3JV-A2□：3相AC200～230V
50/60Hz
3G3JV-AB□：单相AC200～240V
50/60Hz
3G3JV-A4□：3相AC380～460V
50/60Hz

3G3JX-A2□：3相AC200～240V 50/60Hz
3G3JX-AE□：单相/3相AC200～240V
50/60Hz
3G3JX-A4□：3相AC380～480V 50/60Hz

允许电压波动

－15～+10％

－15～+10％

使用环境温度

－10～+50℃

－10～+50℃

使用环境湿度

95％RH以下（无结露）

20～90％RH（无结露）

保护构造

盘内安装型（IP20）

半封闭形式（IP20）

质量

根据型号有所区别
详细请参考操作手册
（No.SBCE-304）

根据型号有所区别
详细请参考操作手册
（No.SBCE-345）

项目

停产型号 3G3JV

替代型号 3G3JX

额定输出电流

根据型号有所区别
详细请参考操作手册
（No.SBCE-304）

根据型号有所区别
详细请参考操作手册
（No.SBCE-345）

最大输出频率

400Hz（通过参数设置）

400Hz（通过参数设置）

载波频率

2.5～10kHz

2～12kHz

制动转矩

约20％

根据型号有所区别
详细请参考操作手册
（No.SBCE-345）

加减速时间

0.0～999秒

0.01～3000秒

过载保护

在额定输出电流150%，1分钟内停止

在额定输出电流150%，1分钟内停止

频率设定范围

0.1～400Hz

0.5～400Hz

频率精度（温度特性）

数字量命令：±0.01％
（-10°C至50°C）
模拟量命令：±0.5％
（25°C±10°C）

数字量命令：最大频率±0.01％
模拟量命令：最大频率±0.4％
（25°C±10°C）

频率设定分辨率

数字量设定：0.1Hz（低于100Hz）
1Hz（超过100Hz）
模拟量设定：0.06Hz/60Hz
（相当于千分之一）

数字量设定：0.1Hz
模拟量设定：最大频率的1/1000

项目

停产型号 3G3JV

替代型号 3G3JX

参数拷贝

△（选项）

×（使用CX-Drive）

直流制动

○

○

转矩提升

○

○

转矩限制

○

○

频率达到信号

○

○

PID控制

×

○

加速、减速时间

○（2种模式）

○（2种模式）

S曲线特性

○

○

多段速命令

○（8点）

○（16点）

停产型号

替代型号

3G3JV系列

3G3JX系列

由数字操作器操作（LCD类型）

由数字操作器操作（LCD类型）
