型号

本体颜色

外形尺寸

接线

安装尺寸

性能规格

动作特性

操作方法

3G3MX2系列

×

○

○

○

○

○

○

停产型号

替代型号

备注

3G3MV-A2001

3G3MX2-A2001

部分型号额定输出电流有变化

3G3MV-A2001-RS

3G3MX2-A2001

3G3MV-A2002

3G3MX2-A2002

3G3MV-A2002-RS

3G3MX2-A2002

3G3MV-A2004

3G3MX2-A2004

3G3MV-A2004-RS

3G3MX2-A2004

3G3MV-A2007

3G3MX2-A2007

3G3MV-A2007–R2

3G3MX2-A2007

3G3MV-A2007-RS

3G3MX2-A2007

3G3MV-A2015

3G3MX2-A2015

3G3MV-A2015-RS

3G3MX2-A2015

3G3MV-A2022

3G3MX2-A2022

3G3MV-A2022-RS

3G3MX2-A2022

3G3MV-A2037

3G3MX2-A2037

3G3MV-A2037-RS

3G3MX2-A2037

3G3MV-A2055

3G3MX2-A2055

3G3MV-A2055-RS

3G3MX2-A2055

3G3MV-A2075

3G3MX2-A2075

部分型号额定输出电流有变化

3G3MV-A2075-RS

3G3MX2-A2075

3G3MV-A4002

3G3MX2-A4004

3G3MV-A4002-RS

3G3MX2-A4004

3G3MV-A4004

3G3MX2-A4004

3G3MV-A4004-RS

3G3MX2-A4004

3G3MV-A4007

3G3MX2-A4007

3G3MV-A4007-R2

3G3MX2-A4007

3G3MV-A4007-RS

3G3MX2-A4007

3G3MV-A4015

3G3MX2-A4015

3G3MV-A4015-RS

3G3MX2-A4015

3G3MV-A4022

3G3MX2-A4022

3G3MV-A4022-RS

3G3MX2-A4022

3G3MV-A4037

3G3MX2-A4040

3G3MV-A4037-RS

3G3MX2-A4040

3G3MV-A4055

3G3MX2-A4055

3G3MV-A4055-RS

3G3MX2-A4055

3G3MV-A4075

3G3MX2-A4075

3G3MV-A4075-RS

3G3MX2-A4075

3G3MV-AB001

3G3MX2-AB001

3G3MV-AB001-RS

3G3MX2-AB001

3G3MV-AB002

3G3MX2-AB002

3G3MV-AB002-R2

3G3MX2-AB002

3G3MV-AB002-RS

3G3MX2-AB002

3G3MV-AB004

3G3MX2-AB004

3G3MV-AB004-RS

3G3MX2-AB004

3G3MV-AB007

3G3MX2-AB007

3G3MV-AB007-RS

3G3MX2-AB007

3G3MV-AB015

3G3MX2-AB015

3G3MV-AB015-RS

3G3MX2-AB015

3G3MV-AB022

3G3MX2-AB022

3G3MV-AB022-RS

3G3MX2-AB022

3G3MV-AB037

没有推荐替代产品

3G3MV-AB037-RS

没有推荐替代产品

停产型号

替代型号

备注

3G3MV-PRS1010V

无

请使用Schaffner公司的EMC规格滤波器（FS248□□）

3G3MV-PRS1020V

无

3G3MV-PRS1030V

无

3G3MV-PRS1040V

无

3G3MV-PRS2010V

无

3G3MV-PRS2020V

无

3G3MV-PRS2030V

无

3G3MV-PRS2050V

无

3G3MV-PRS3005V

无

3G3MV-PRS3010V

无

3G3MV-PRS3020V

无

3G3MV-PRS3030V

无

停产型号

替代型号

3G3MV系列

3G3MX2系列

象牙色

黑色

停产型号

替代型号

3G3MV系列

3G3MX2系列

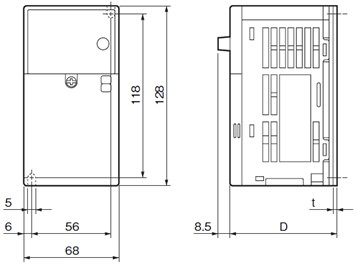

【3G3MV-A2001～-A2007（0.1～0.75kW）】

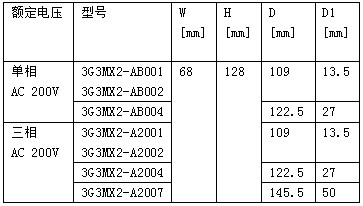

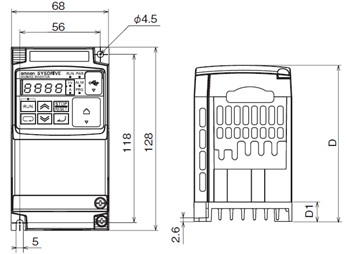

【3G3MX2-A2001～-A2007（0.1～0.75kW）】

【3G3MV-AB001～-AB004（0.1～0.4kW）】

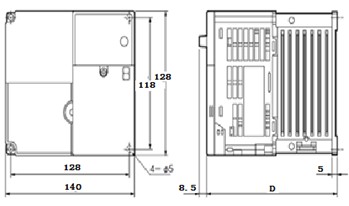

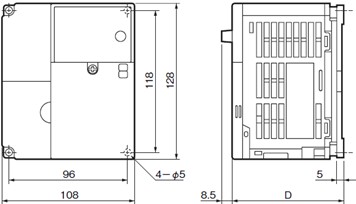

【3G3MV-A2015～-A2022（1.5～2.2kW）】

【3G3MV-AB007～-AB015（0.75～1.5kW）】

【3G3MV-A4002～-A4022（0.2～2.2kW）】

【3G3MX2-AB001～-AB004（0.1～0.4kW）】

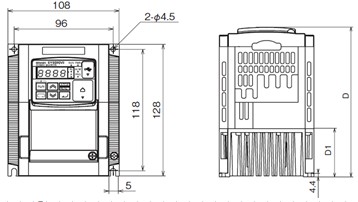

【3G3MX2-A2015～A2022（1.5～2.2kW）】

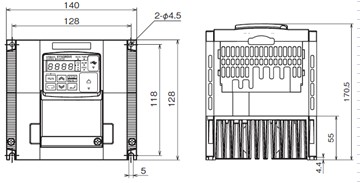

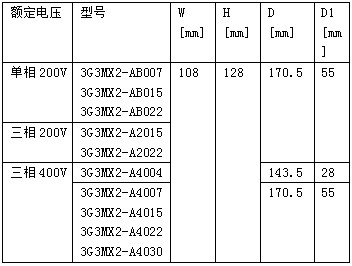

【3G3MX2-AB007～AB022（0.75～2.2kW）】

【3G3MX2-A4004～A4030（0.4～3.0kW）】

停产型号

替代型号

3G3MV系列

3G3MX2系列

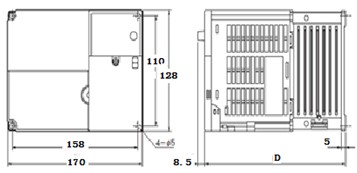

【3G3MV-A2037（3.7kW）】

【3G3MX2-A2037（3.7kW）】

【3G3MV-AB022（2.2kW）】

【3G3MX2-A4040（4.0kW）】

【3G3MV-A4037（3.7kW）】

【3G3MV-AB037（3.7kW）】

停产型号

替代型号

3G3MV系列

3G3MX2系列

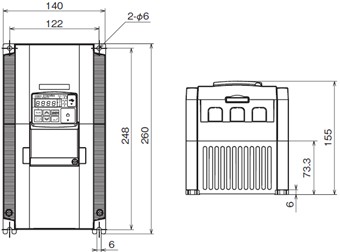

【3G3MV-A2055～-A2075（5.5～7.5kW）】

【3G3MX2-A2055～-A2075（5.5～7.5kW）】

【3G3MV-A4055～-A4075（5.5～7.5kW）】

【3G3MX2-A4055～-A4075（5.5～7.5kW）】

项目

停产型号 3G3MV

替代型号 3G3MX2

额定电压

3G3MV-A2□：3相AC200～230V 50/60Hz
3G3MV-AB□：单相AC200～240V 50/60Hz
3G3MV-A4□：3相AC380～460V 50/60Hz

3G3MX2-A2□：3相AC200～240V 50/60Hz
3G3MX2-AB□：单相AC200～240V 50/60Hz
3G3MX2-A4□：3相AC380～480V 50/60Hz

允许电压波动

－15～+10％

－15～+10％

使用环境温度

－10～+50℃

－10～+50℃

使用环境湿度

95％RH以下（无结露）

20～90％RH（无结露）

保护构造

盘内安装型（IP20）

半封闭形式（IP20）

质量

根据型号有所区别
详细请参考操作手册
（No.SBCE-303）

根据型号有所区别
详细请参考操作手册
（No.SBCE-356）

项目

停产型号 3G3MV

替代型号 3G3MX2

额定输出电流

根据型号有所区别
详细请参考操作手册
（No.SBCE-303）

根据型号有所区别
详细请参考操作手册
（No.SBCE-356）

最大输出频率

400Hz（通过参数设置）

400Hz（通过参数设置）
（高频模式1000HZ，有一些限制）

载波频率

2.5～10kHz

2～15kHz

制动转矩

约20％
（外加制动器时为125～150％）

根据型号有所区别
详细请参考操作手册
（No.SBCE-356）

加减速时间

0.0～6000秒

0.01～3600秒

过载保护

在额定输出电流150%，1分钟内停止

重载（CT）：150%/60s
轻载（VT）：120%/60s

频率设定范围

0.1～400Hz

0.1～400Hz
（高频模式1000HZ，有一些限制）

频率精度（温度特性）

数字量命令：±0.01％
（－10～+50℃）
模拟量命令：±0.5％
（+25°C±10°C）

数字量命令：最大频率±0.01％
（25°C±10°C）
模拟量命令：最大频率±0.2％
（25°C±10°C）

频率设定分辨率

数字量设定：0.01Hz（低于100Hz）
0.1Hz（超过100Hz）
模拟量设定：0.06Hz/60Hz
（相当于千分之一）

数字量设定：0.01Hz
模拟量设定：最大频率的1/1000

项目

停产型号 3G3MV

替代型号 3G3MX2

参数拷贝

○

×（使用CX-Drive）

直流制动

○

○

转矩提升

○

○

转矩限制

○

○

频率达到信号

○

○

PID控制

○

○

加速、减速时间

○（2种模式）

○（5种模式）

S曲线特性

○

○

多段速命令

○（16点）

○（16点）

无速度传感器矢量控制

○
（没有自动调整功能）

○
（有自动调整功能）

停产型号

替代型号

3G3MV系列

3G3MX2系列

由数字操作器操作（LCD类型，有频率调节旋钮）

由数字操作器操作（LCD类型，无频率调节旋钮）
