2011年3月生产终了商品
2012年12月作成
注意事项：
外尺寸不同
由于产品本体安装尺寸区别，有替换的安装支架提供，使安装孔尺寸和S82J相同
有启动时间变长的型号
有过电流保护特性不同的型号
停产型号和替代型号：
|
构造 |
停产型号 |
替代型号 |
|||||||
|
容量 |
输出 |
输出 |
型号 |
容量 |
输出 |
输出 |
型号 |
||
|
电压 |
电流 |
电压 |
电流 |
||||||
|
开放型 |
正面 安装 |
10W |
5V |
2A |
S82J-01005A |
15W |
5V |
3A |
S8JX-G01505 |
|
12V |
1A |
S82J-01012A |
12V |
1.3A |
S8JX-G01512 |
||||
|
15V |
0.7A |
S82J-01015A |
15V |
1A |
S8JX-G01515 |
||||
|
24V |
0.5A |
S82J-01024A |
24V |
0.65A |
S8JX-G01524 |
||||
|
25W |
5V |
5A |
S82J-02505A |
30W |
5V |
7A |
S8JX-G03005 |
||
|
12V |
2.1A |
S82J-02512A |
12V |
3A |
S8JX-G03012 |
||||
|
15V |
1.7A |
S82J-02515D |
15V |
2.4A |
S8JX-G03015 |
||||
|
24V |
1.1A |
S82J-02524A |
24V |
1.5A |
S8JX-G03024 |
||||
|
50W |
5V |
8A |
S82J-05005A |
50W |
5V |
10A |
S8JX-G05005 |
||
|
12V |
4.2A |
S82J-05012A |
12V |
4.2A |
S8JX-G05012 |
||||
|
24V |
2.1A |
S82J-05024A |
24V |
2.1A |
S8JX-G05024 |
||||
|
100W |
5V |
20A |
S82J-10005A |
100W |
5V |
20A |
S8JX-G10005 |
||
|
12V |
8.5A |
S82J-10012A |
12V |
8.5A |
S8JX-G10012 |
||||
|
15V |
7A |
S82J-10015A |
15V |
7A |
S8VM-10015 |
||||
|
24V |
4.5A |
S82J-10024A |
24V |
4.5A |
S8JX-G10024 |
||||
|
150W |
24V |
6.5A |
S82J-15024AD |
150W |
24V |
6.5A |
S8JX-G15024 |
||
|
开放型 |
导轨型 |
10W |
5V |
2A |
S82J-01005AD |
15W |
5V |
3A |
S8JX-G01505D |
|
12V |
1A |
S82J-01012AD |
12V |
1.3A |
S8JX-G01512D |
||||
|
15V |
0.7A |
S82J-01015AD |
15V |
1A |
S8JX-G01515D |
||||
|
24V |
0.5A |
S82J-01024AD |
24V |
0.65A |
S8JX-G01524D |
||||
|
25W |
5V |
5A |
S82J-02505AD |
30W |
5V |
7A |
S8JX-G03005D |
||
|
12V |
2.1A |
S82J-02512AD |
12V |
3A |
S8JX-G03012D |
||||
|
15V |
1.7A |
S82J-02515DD |
15V |
2.4A |
S8JX-G03015D |
||||
|
24V |
1.1A |
S82J-02524AD |
24V |
1.5A |
S8JX-G03024D |
||||
|
50W |
5V |
8A |
S82J-05005AD |
50W |
5V |
10A |
S8JX-G05005D |
||
|
12V |
4.2A |
S82J-05012AD |
12V |
4.2A |
S8JX-G05012D |
||||
|
24V |
2.1A |
S82J-05024AD |
24V |
2.1A |
S8JX-G05024D |
||||
|
100W |
5V |
20A |
S82J-10005AD |
100W |
5V |
20A |
S8JX-G10005D |
||
|
12V |
8.5A |
S82J-10012AD |
12V |
8.5A |
S8JX-G10012D |
||||
|
15V |
7A |
S82J-10015AD |
15V |
7A |
S8VM-10015D |
||||
|
24V |
4.5A |
S82J-10024AD |
24V |
4.5A |
S8JX-G10024D |
||||
|
150W |
24V |
6.5A |
S82J-15024AD |
150W |
24V |
6.5A |
S8JX-G15024D |
||
停产型号和替代型号：
|
构造 |
停产型号 |
替代型号 |
|||||||
|
容量 |
输出 |
输出 |
型号 |
容量 |
输出 |
输出 |
型号 |
||
|
电压 |
电流 |
电压 |
电流 |
||||||
|
带盖型 |
正面 安装 |
10W |
5V |
2A |
S82J-01005D |
15W |
5V |
3A |
S8JX-G01505 |
|
12V |
1A |
S82J-01012D |
12V |
1.3A |
S8JX-G01512 |
||||
|
15V |
0.7A |
S82J-01015D |
15V |
1A |
S8JX-G01515 |
||||
|
24V |
0.5A |
S82J-01024D |
24V |
0.65A |
S8JX-G01524 |
||||
|
25W |
5V |
5A |
S82J-02505D |
30W |
5V |
7A |
S8JX-G03005 |
||
|
12V |
2.1A |
S82J-02512D |
12V |
3A |
S8JX-G03012 |
||||
|
15V |
1.7A |
S82J-02515D |
15V |
2.4A |
S8JX-G03015 |
||||
|
24V |
1.1A |
S82J-02524D |
24V |
1.5A |
S8JX-G03024 |
||||
|
50W |
5V |
8A |
S82J-05005D |
50W |
5V |
10A |
S8JX-G05005 |
||
|
12V |
4.2A |
S82J-05012D |
12V |
4.2A |
S8JX-G05012 |
||||
|
24V |
2.1A |
S82J-05024D |
24V |
2.1A |
S8JX-G05024 |
||||
|
100W |
5V |
20A |
S82J-10005D |
100W |
5V |
20A |
S8JX-G10005 |
||
|
12V |
8.5A |
S82J-10012D |
12V |
8.5A |
S8JX-G10012 |
||||
|
15V |
7A |
S82J-10015D |
15V |
7A |
S8VM-15015C |
||||
|
24V |
4.5A |
S82J-10024D |
24V |
4.5A |
S8JX-G10024 |
||||
|
150W |
24V |
6.5A |
S82J-15024AD |
150W |
24V |
6.5A |
S8JX-G15024 |
||
|
S82J-15024E |
S8JX-G15024C |
||||||||
|
S82J-15024F |
S8JX-G15025C |
||||||||
|
带盖型 |
正面 |
300W |
24V |
14A |
S82J-30024 |
300W |
24V |
14A |
S8JX-G30024C |
|
S82J-30024N |
S8JX-G30024C |
||||||||
|
600W |
24V |
27A |
S82J-60024 |
600W |
24V |
27A |
S8JX-G60024C |
||
|
S82J-60024N |
S8JX-G60024C |
||||||||
|
导轨型 |
10W |
5V |
2A |
S82J-01005AD |
15W |
5V |
3A |
S8JX-G01505D |
|
|
12V |
1A |
S82J-01012AD |
12V |
1.3A |
S8JX-G01512D |
||||
|
15V |
0.7A |
S82J-01015AD |
15V |
1A |
S8JX-G01515D |
||||
|
24V |
0.5A |
S82J-01024AD |
24V |
0.65A |
S8JX-G01524D |
||||
|
25W |
5V |
5A |
S82J-02505AD |
30W |
5V |
7A |
S8JX-G03005D |
||
|
12V |
2.1A |
S82J-02512AD |
12V |
3A |
S8JX-G03012D |
||||
|
15V |
1.7A |
S82J-02515DD |
15V |
2.4A |
S8JX-G03015D |
||||
|
24V |
1.1A |
S82J-02524AD |
24V |
1.5A |
S8JX-G03024D |
||||
|
50W |
5V |
8A |
S82J-05005AD |
50W |
5V |
10A |
S8JX-G05005D |
||
|
12V |
4.2A |
S82J-05012AD |
12V |
4.2A |
S8JX-G05012D |
||||
|
24V |
2.1A |
S82J-05024AD |
24V |
2.1A |
S8JX-G05024D |
||||
|
100W |
5V |
20A |
S82J-10005AD |
100W |
5V |
20A |
S8JX-G10005D |
||
|
12V |
8.5A |
S82J-10012AD |
12V |
8.5A |
S8JX-G10012D |
||||
|
15V |
7A |
S82J-10015AD |
15V |
7A |
S8VM-15015CD |
||||
|
24V |
4.5A |
S82J-10024AD |
24V |
4.5A |
S8JX-G10024D |
||||
|
150W |
24V |
6.5A |
S82J-15024AD |
150W |
24V |
6.5A |
S8JX-G15024D |
||

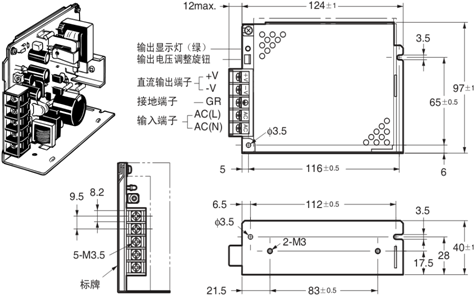

外形尺寸/安装尺寸：
|
停产型号 |
||
|
S82J系列 |
||
|

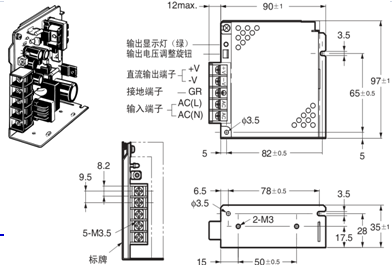

10W |
||
|
正面安装 |
||
|
S82J-010□□□(10W） |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
 |
|
|

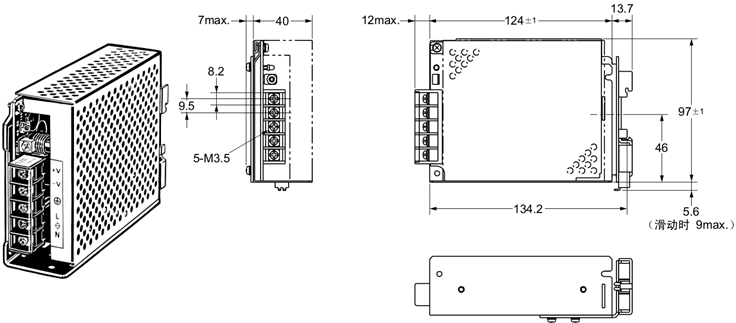

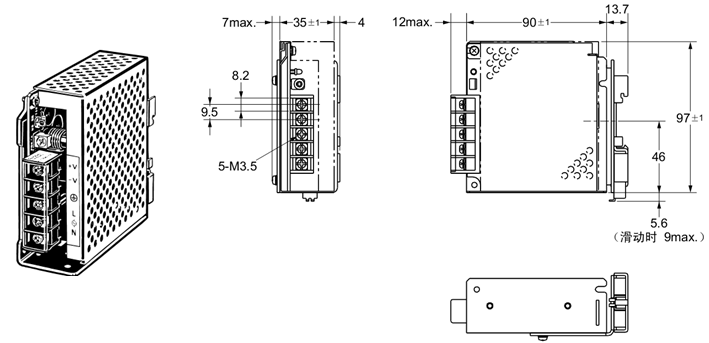

导轨安装 |
||
|
S82J-010□□□D（10W） |
||
|
|
||
|
25W |
||
|
正面安装 |
||
|
S82J-025□□□（25W） |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
|
|
|
25W |
||
|
导轨安装 |
||
|
S82J-025□□□D（25W） |
||
 |
||
外形尺寸/安装尺寸：
|
停产型号 |
||
|
S82J系列 |
||
|
50W |
||
|
正面安装 |
||
|
S82J-050□□□(50W） |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
 |
|
|

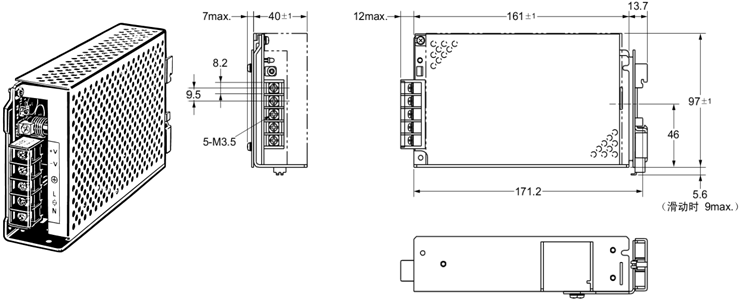

导轨安装 |
||
|
S82J-050□□□D（50W） |
||
|
|
||
|
100W(24V)型 |
||
|
正面安装 |
||
|
S82J-10024□（100W（24V）） |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
|
|
|

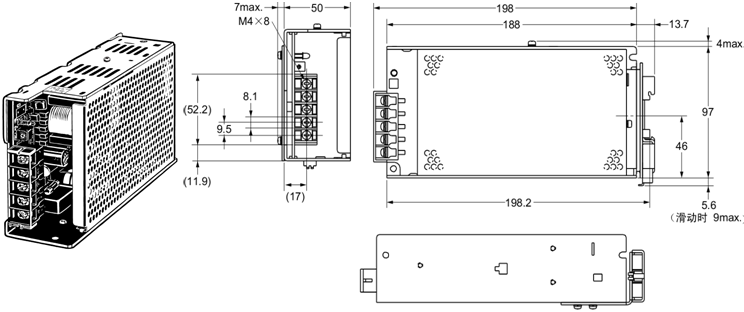

100W(24V)型 |
||
|
导轨安装 |
||
|
S82J-10024□（100W（24V）） |
||
 |
||

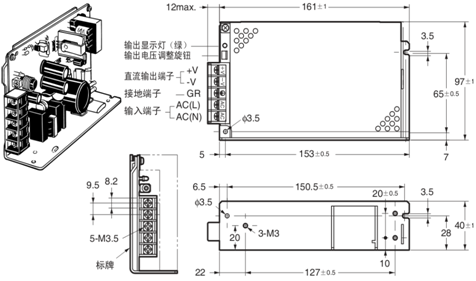

外形尺寸/安装尺寸：
|
停产型号 |
||
|
S82J系列 |
||
|

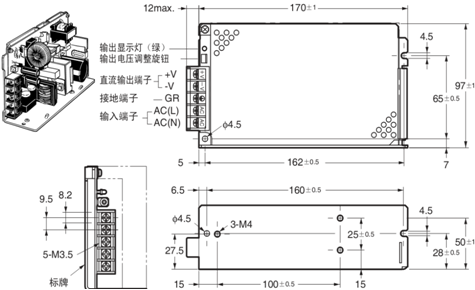

100W（5V、12V、15V）、150W型 |
||
|
正面安装 |
||
|
S82J-100□□□(100W(5V 、12V 、15V))S82J-15024□(150W) |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
 |
|
|

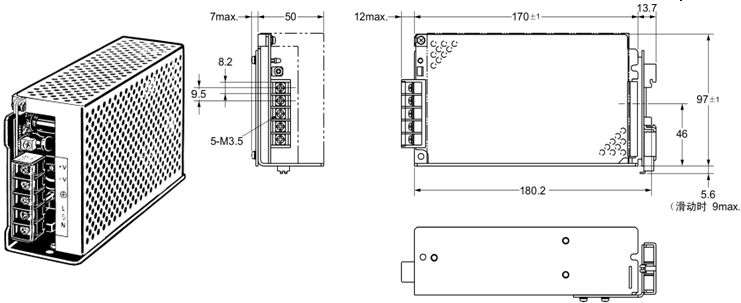

导轨安装 |
||
|
S82J-100□□□D(100W(5V 、12V 、15V))S82J-15024□D(150W) |
||
|
|
||
|

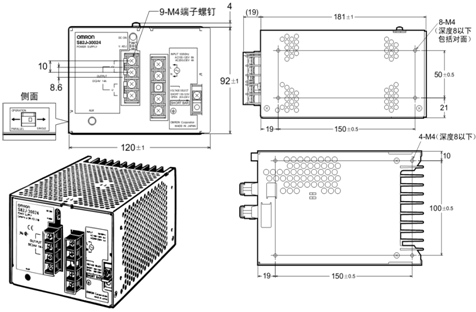

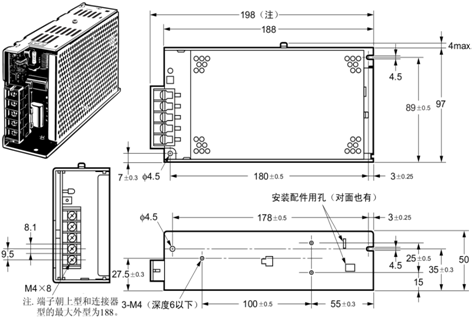

300W |
||
|
正面安装 |
||
|
S82J-30024□(300W) |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
|
|
外形尺寸/安装尺寸：
|
停产型号 |
||
|
S82J系列 |
||
|

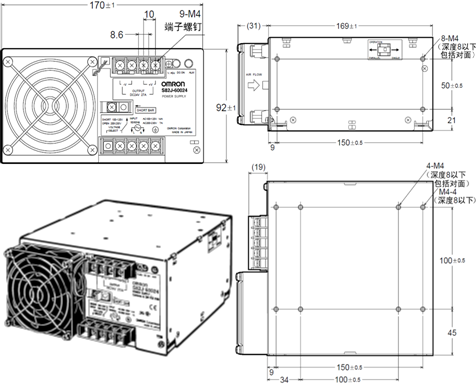

600W型 |
||
|
正面安装 |
||
|
S82J-60024□(600W) |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
 |
|

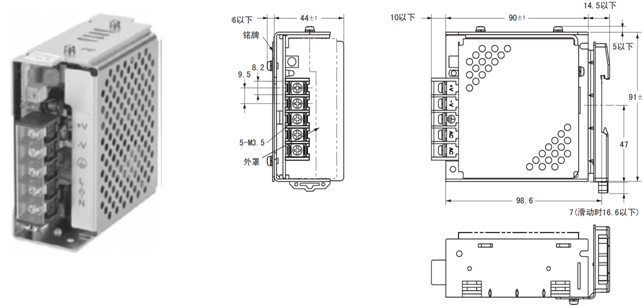

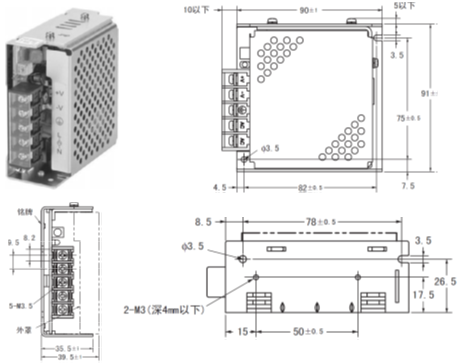

外形尺寸/安装尺寸：
|
停产型号 |
||
|
S8JX-G系列 |
||
|

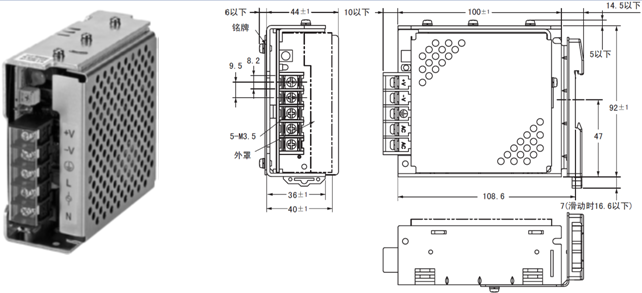

15W、30W型 |
||
|
正面安装 |
||
|
S8JX-G015□□(15W) S8JX-G015□□C(15W) S8JX-G035□□(35W) S8JX-G035□□C(35W) |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
 |
|
|
导轨安装 |
||
|
S8JX-G015□□(15W) S8JX-G015□□C(15W) S8JX-G035□□(35W) S8JX-G035□□C(35W) |
||
|
|
||
|

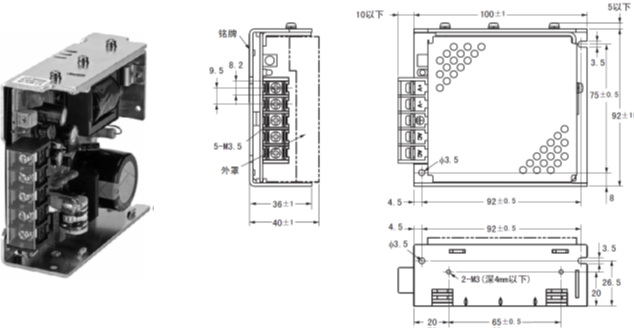

50W |
||
|
正面安装 |
||
|
S8JX-G050□□(50W) S8JX-G050□□C(50W) |
||
 |
||
外形尺寸/安装尺寸：
|
停产型号 |
||
|
S8JX-G系列 |
||
|
50W型 |
||
|
导轨安装 |
||
|
S8JX-G050□□D(50W) |
||
|
S8JX-G050□□CD(50W) |
||
|
|
||
|

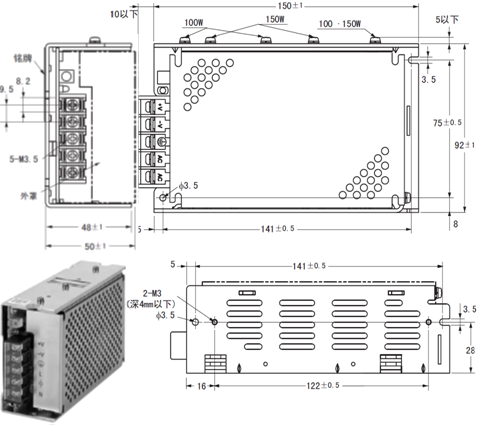

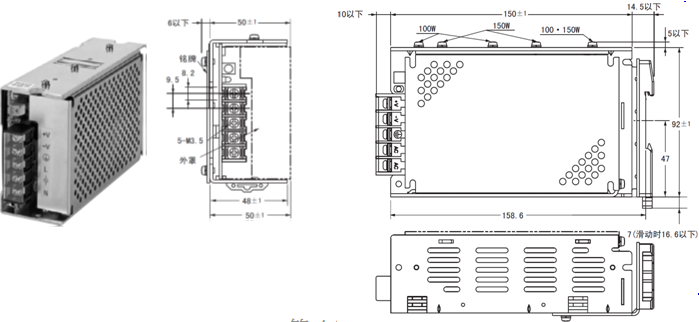

100W（5V、12V、24V）、150W型 |
||
|
正面安装 |
||
|
S8JX-G100□□(100W) S8JX-G100□□C(100W) S8JX-G15024(150W) S8JX-G15024C(150W) |
||
 |
安装孔加工尺寸 |
|
|
|
表面螺钉定位 |
|
|
侧面安装 |
|
|
|
底面安装 |
 |
|
|
导轨安装 |
||
|
S8JX-G100□□D(100W) S8JX-G100□□CD(100W) S8JX-G15024D(150W) S8JX-G15024CD(150W) |
||
|
|
||
