Q:H3DE停产替代

A:

2011年10月生产终了商品

2013年1月作成

注意事项:

型号区别

停产型号与推荐替代型号:

停产型号

替代型号

H3DE系列

H3DK系列

H3DE-M1

H3DK-M1

H3DE-M2

H3DK-M2

H3DE-S1

H3DK-S1

H3DE-S2

H3DK-S2

H3DE-F

H3DK-F

H3DE-G

H3DK-G

H3DE-H

AC/DC48V S

H3DK-HBS

AC/DC24V S

AC/DC24V L

H3DK-HBL

AC/DC48V L

AC100-120V S

H3DK-HCS

AC100-120V L

H3DK-HCL

AC200-230V S

H3DK-HDS

AC200-230V L

H3DK-HDL

本体颜色:

停产型号

替代型号

H3DE系列

H3DK系列

本体颜色不变

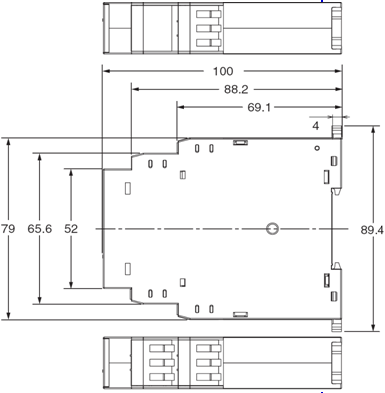

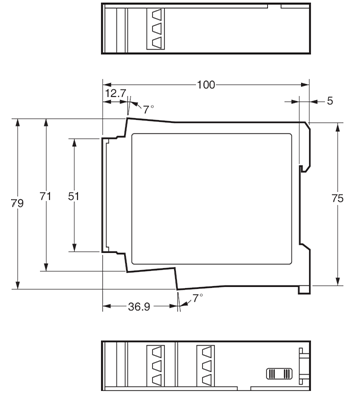

外形尺寸:

停产型号

替代型号

H3DE系列

H3DK系列

除了转盘尺寸,外形和尺寸都有改变





连接端子

停产型号

替代型号

H3DE系列

H3DK系列

连接端子显示不同,但端子排布和接线没有区别

字体是印刷上去的

字体是在标签上的





安装/拆卸

停产型号

替代型号

H3DE系列

H3DK系列

安装时,定时器本体与其他设备之间的距离请保持在30mm 以上, 便于拆卸

如果在定时器底部和其他设备之间留30mm或者30mm以上的距离,更容易安装和卸下

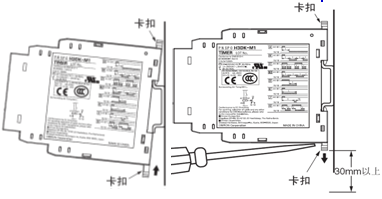

安装和移除的方式变更,见下图





安装

安装

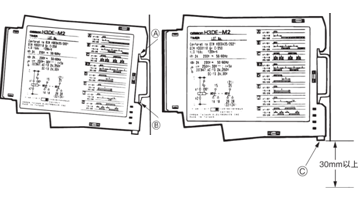

H3DE安装到支撑导轨时,将部挂在导轨的一端,向方向按入

将定时器安装在安装导轨上时,请先松开两个卡扣,将定时器推入导轨,然后再嵌入卡扣

拆卸

拆卸

H3DE安装时,定时器本体与其他设备之间的距离请保持在30mm以上, 便于拆卸

拆卸定时器时,请先拉出卡扣,然后再从导轨上拆下定时器

规格性能:



停产型号

替代型号

H3DE系列

H3DK系列

时间范围

型号H3DE-M1/M2/S1/S2

时间范围设定(全范围)

1.2s,12s,1.2min,12min,1.2h,12h,120h

型号H3DK-M1/M2/S1/S2

时间范围设定(全范围)

1.2s,12s,120s,12min,120min,12h,120h,1200h

型号H3DE-F

时间范围设定(全范围)

1.2s,12s,120s,1.2min,12min,1.2h,12h

型号H3DK-F

时间范围设定(全范围)

1.2s,12s,120s,12min,120min,12h,120h,1200h

电源电压

型号H3DE-M1/M2/S1/S2/F/G

24~230 VAC/DC, 50/60 Hz

型号H3DK-M1/M2/S1/S2/F/G

24~240 VAC/DC, 50/60 Hz

型号H3DE-H

24 VAC/VDC, 50/60 Hz

48 VAC/VDC, 50/60 Hz

100~120 VAC, 50/60 Hz

200~ 230 VAC, 50/60 Hz

型号H3DK-H

24~48 VAC/DC, 50/60 Hz

(24VAC/DC 和 48VAC/DC均一)

100~120 VAC, 50/60 Hz

200 ~240 VAC, 50/60 Hz

消耗功率

型号H3DE-M1

230VAC时:4.3 VA 以下

24VDC时:0.7 W 以下

型号H3DK-M1/S1

240 VAC时: 4.5 VA 以下

24 VDC时:1.1 W 以下

型号H3DE-S1

230VAC时:2.7VA 以下

24VDC时:0.7 W 以下

型号H3DE-M2

230VAC时: 4.8 VA 以下

24VDC时:1.0 W 以下

型号H3DK-M2/S2

240 VAC时: 6.6 VA 以下

24 VDC时:1.2 W 以下

型号H3DE-S2

230VAC时: 3.2 VA 以下

24VDC时:1.0 W 以下

型号H3DE-F

230VAC时: 3.1 VA 以下

24VDC时:0.8 W 以下

型号H3DK-F

240 VAC时: 4.5 VA 以下

24 VDC时:1.1 W 以下

型号H3DE-G

230 VAC时: 3 VA 以下

24 VDC时:0.8 W 以下

型号H3DK-G

240 VAC时: 6.6 VA 以下

24 VDC时:1.2 W 以下

规格性能:



停产型号

替代型号

H3DE系列

H3DK系列

消耗功率

型号H3DE-H(24 VAC/VDC)

24 VAC时: 0.3 VA 以下

24 VDC时:0.2 W 以下

型号H3DE-H(48VAC/VDC)

48 VAC时: 0.5 VA 以下

48VDC时:0.5 W 以下





型号H3DK-HBS/HBL(24~48 VAC/DC )

48VAC时: 1.2 VA 以下

24VDC时:1.2 W 以下



型号H3DE-H(100~120 VAC)

120 VAC时: 0.8 VA 以下

型号H3DK-HCS/HCL(100~120 VAC)

120VAC时: 11.7 VA 以下

型号H3DE-H(200~230 VAC)

230 VAC时: 1.6 VA 以下

型号H3DK-HDS/HDL(200~240 VAC)

240 VAC时: 29.5 VA 以下

使用温度范围

-10~+55℃

-20~+55℃

保存温度范围

-25~+65℃

-40~+70℃

使用环境湿度

35~85%

25~85%

操作方式:

停产型号

替代型号

H3DE系列

H3DK系列

型号H3DE-M1/M2/S1/S2

型号H3DK-M1/M2/S1/S2

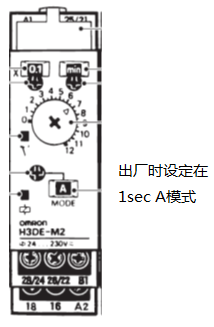

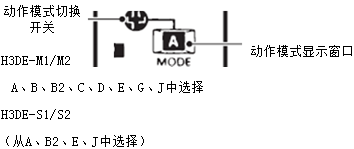

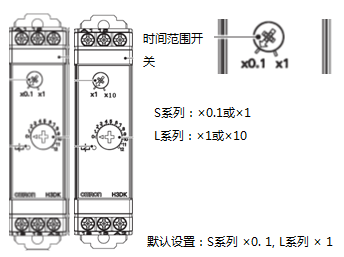

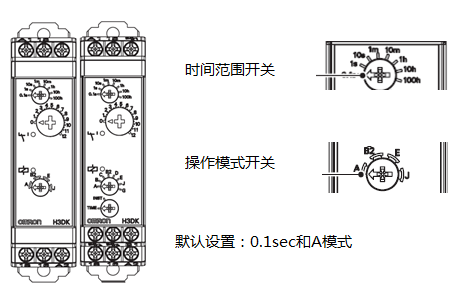

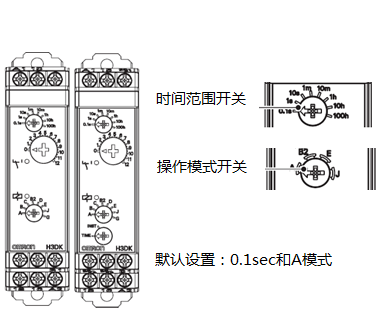

时间和操作模式设定选择开关

选择开关:时间范围/时间单位/操作模式

选择开关:时间范围(单位)/操作模式

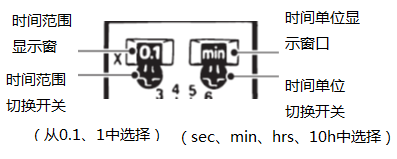

模式设定:开关和显示窗口

模式设置:用箭头切换

型号H3DK-M1/M2

型号H3DK-S1/S2

输出形式选择开关

操作设定:(正面)选择开关

模式设定:(底面)选择开关

(旋转式旋钮)

(滑动开关)

继电器R2的瞬时/限时切换开关

H3DE-M2/-S2的输出类型选择开关

(默认设置为限时输出)

(默认设置为限时输出)



操作方式:

停产型号

替代型号

H3DE系列

H3DK系列

型号H3DE-F

型号H3DK-F

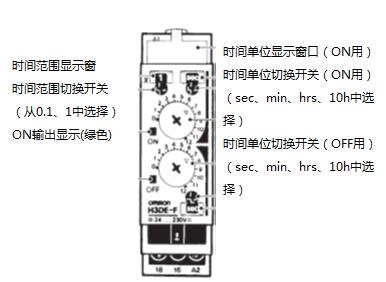

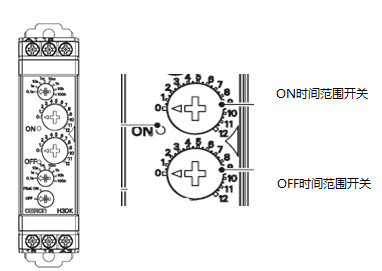

时间设定选择开关

选择开关:时间范围/时间单位

选择开关:时间范围(单位)

(设定ON时间和OFF时间)

(设定ON时间和OFF时间)

模式设定:开关和显示窗口

模式设定:用箭头切换

默认设定:1sec

默认设定:0.1sec

通断选择开关



模式设定:(底面)选择开关

模式设定:(正面)选择开关

(滑动开关)

(旋转式旋钮)

接通/断开启动

接通/断开启动切换开关

出厂时为断开启动

出厂时为断开启动

型号H3DE-G

型号H3DK-G

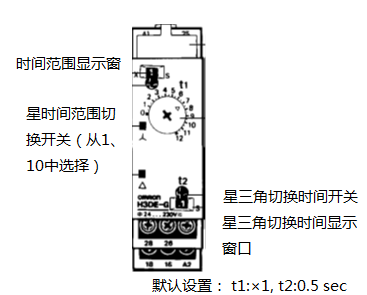

时间设定选择开关

选择开关:时间范围/星三角传送时间

选择开关:时间范围(请参看下面)

模式设定:开关和显示窗口

模式设定:用箭头切换

操作方式:

停产型号

替代型号

H3DE系列

H3DK系列

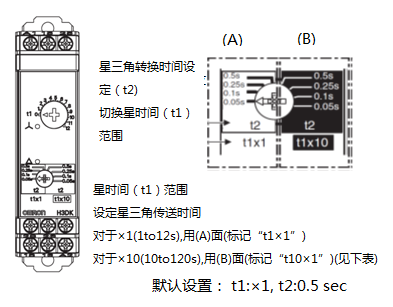

型号H3DE-H

型号H3DK-H□S/ H□L

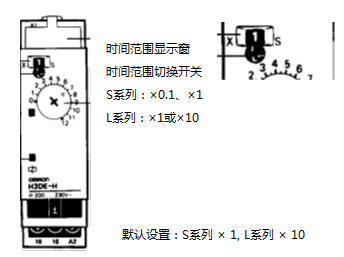

时间设定选择开关

时间设定选择开关

选择开关:时间范围

选择开关:时间范围(单位)

模式设定:开关和显示窗口

模式设定:用箭头切换







附件:

停产型号

替代型号

H3DE系列

H3DK系列

名牌

由名牌变为标签





标识

标识中的信息在本体标签中列出。(见下表)

随着EMC指令更新需求,说明资料中增加列出了

装配,安装,维修及其他产品的需求。

标识大小:B8 (64mm*91mm)

标签:

停产型号

替代型号

H3DE系列

H3DK系列

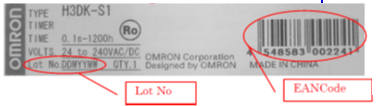

本体标签

Lot.NO:生产年份的最后一个数字

Lot.NO:生产年份的最后两个数字



(1)(2):生产日期:01-31

(1)(2):生产日期:01-31

(3):生产月份:1到9,X,Y,Z X=10,Y=11,Z=12

(3):生产月份:1到9,X,Y,Z X=10,Y=11,Z=12

(4)生产年份:年份的最后数字

(4)(5)生产年份:年份的最后两个数字

(5)生产厂的缩写代码

(6)生产厂的缩写代码

其他标签区别:



A

型号

A

型号

B

Lot.NO

B

Lot.NO

C/D

标准

C

CE,CCC认证

E

操作模式

D

UL认证



E

操作模式

F

EMC指令

包装:

停产型号

替代型号

H3DE系列

H3DK系列

包装外壳

包装外壳

白色印刷

没有白色印刷

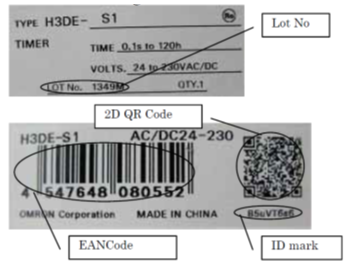

包装外壳标签

没有OMRON(蓝色)印刷标签

Lot.NO:生产年份的最后一个数字

Lot.NO:生产年份的最后两个数字



(1)(2):生产日期:01-31

(1)(2):生产日期:01-31

(3):生产月份:1到9,X=10,Y=11,Z=12

(3):生产月份:1到9,X=10,Y=11,Z=12

(4)生产年份:年份的最后数字

(4)(5)生产年份:年份的最后两个数字

(5)生产厂的缩写代码

(6)生产厂的缩写代码

2D QR码:印刷

2D QR码:无

EAN 码:印刷

EAN 码:由产品代码变化而变化

ID标记:印刷

ID标记:无







使用说明书:

停产型号

替代型号

H3DE系列

H3DK系列

不提供使用说明书

适用标准:

停产型号

替代型号

H3DE系列

H3DK系列

无CCC认证

有CCC认证
