2012年11月作成
2006年3月生产终了商品
注意事项：
安装尺寸相同，本体高4mm。
对于2接点型，D4D-□N的端子号由21,22、23,24、11,12（速动型）变为端子号31, 32、33, 34、31, 32（速动型）

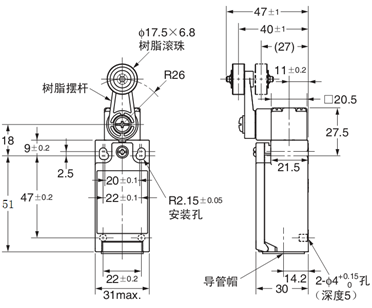

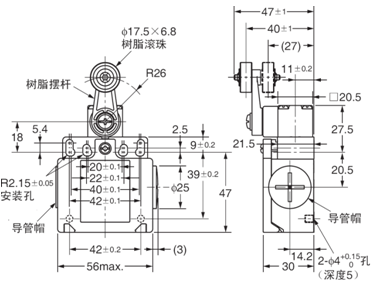

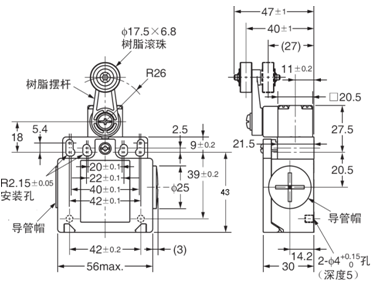

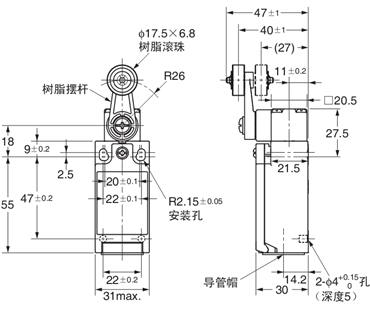

外形尺寸：
|
停产型号 |
替代型号 |
|
D4D-□N |
D4N-□ |
|
1导管型：D4D-□□20N |
1导管型：D4N-□□20 |
 |
 |
|
2导管型：D4D-□□20N |
2导管型：D4N-□□20 |
 |
 |

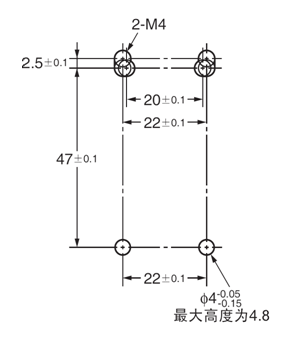

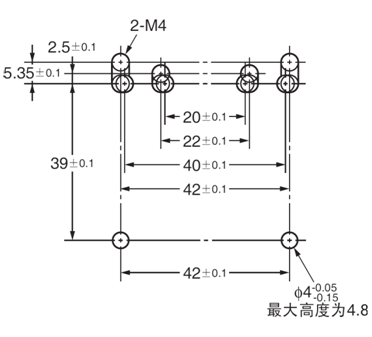

安装尺寸：
|
停产型号 |
替代型号 |
|
D4D-□N |
D4N-□ |
|
安装尺寸相同 |
|
|
1导管型 |
2导管型 |
 |
 |
操作方式：
|
停产型号 |
替代型号 |
|
D4D-□N |
D4N-□ |
|
操作方式相同 |
|
端子配置/内部接线：
|
停产型号 |
替代型号 |
|
D4D-□N |
D4N-□ |
|
D4D-□1□□N（1NC/1NO（速动型）） |
D4N-□1□□（1NC/1NO（速动型）） |
 |
 |
|
D4D-□5□□N（1NC/1NO） |
D4N-□A□□（1NC/1NO） |
 |
D4N-□E□□（1NC/1NO（MBB）） |
 |
|
|
D4D-□A□□N（2NC） |
D4N-□B□□（2NC） |
 |
D4N-□2□□（2NC（速动型）） |
 |
|
|
D4N-□C□□（2NC/1NO） |
|
|
D4N-□F□□（2NC/1NO（MBB）） |
|
 |
|
|
D4N-□D□□（3NC） |
|
 |
停产型号和替代型号：
|
停产型号 |
替代型号 |
|
D4D-1120N |
D4N-1120 |
|
D4D-2120N |
D4N-2120 |
|
D4D-3120N |
D4N-3120 |
|
D4D-5120N |
D4N-5120 |
|
D4D-6120N |
D4N-6120 |
|
D4D-1122N |
D4N-1122 |
|
D4D-2122N |
D4N-2122 |
|
D4D-3122N |
D4N-3122 |
|
D4D-5122N |
D4N-5122 |
|
D4D-6122N |
D4N-6122 |
|
D4D-1125N |
D4N-1125 |
|
D4D-2125N |
D4N-2125 |
|
D4D-3125N |
D4N-3125 |
|
D4D-1131N |
D4N-1131 |
|
D4D-2131N |
D4N-2131 |
|
D4D-3131N |
D4N-3131 |
|
D4D-5131N |
D4N-5131 |
|
D4D-6131N |
D4N-6131 |
|
D4D-1132N |
D4N-1132 |
|
D4D-2132N |
D4N-2132 |
|
D4D-3132N |
D4N-3132 |
|
D4D-5132N |
D4N-5132 |
|
D4D-6132N |
D4N-6132 |
|
D4D-1162N |
D4N-1162 |
|
D4D-2162N |
D4N-2162 |
|
D4D-3162N |
D4N-3162 |
|
D4D-5162N |
D4N-5162 |
|
D4D-6162N |
D4N-6162 |
|
D4D-1172N |
D4N-1172 |
|
D4D-2172N |
D4N-2172 |
|
D4D-3172N |
D4N-3172 |
|
D4D-5172N |
D4N-5172 |
|
D4D-6172N |
D4N-6172 |
|
D4D-112HN |
D4N-112H |
|
D4D-212HN |
D4N-212H |
|
D4D-312HN |
D4N-312H |
|
D4D-1121N |
D4N-112G * |
|
D4D-2121N |
D4N-212G * |
|
D4D-3121N |
D4N-312G * |
|
D4D-5121N |
D4N-512G * |
|
D4D-6121N |
D4N-612G * |
|
D4D-1127N |
D4N-112H * |
|
D4D-2127N |
D4N-212H * |
|
D4D-3127N |
D4N-312H * |
|
D4D-5127N |
D4N-512H * |
|
D4D-6127N |
D4N-612H * |
|
D4D-1180N |
D4N-4180 ** |
|
D4D-2180N |
D4N-2180 |
|
D4D-3180N |
D4N-3180 |
|
D4D-5180N |
D4N-8180 ** |
|
D4D-6180N |
D4N-6180 |
|
D4D-1187N |
D4N-4187 ** |
|
D4D-2187N |
D4N-2187 |
|
D4D-3187N |
D4N-3187 |
|
D4D-5187N |
D4N-8187 ** |
|
D4D-6187N |
D4N-6187 |
|
D4D-1520N |
D4N-1A20 |
|
D4D-2520N |
D4N-2A20 |
|
D4D-3520N |
D4N-3A20 |
|
D4D-5520N |
D4N-5A20 |
|
D4D-6520N |
D4N-6A20 |
|
D4D-1522N |
D4N-1A22 |
|
D4D-2522N |
D4N-2A22 |
|
D4D-3522N |
D4N-3A22 |
|
D4D-5522N |
D4N-5A22 |
|
D4D-6522N |
D4N-6A22 |
|
D4D-1525N |
D4N-1A25 |
|
D4D-2525N |
D4N-2A25 |
|
D4D-3525N |
D4N-3A25 |
|
D4D-1531N |
D4N-1A31 |
|
D4D-2531N |
D4N-2A31 |
|
D4D-3531N |
D4N-3A31 |
|
D4D-5531N |
D4N-5A31 |
|
D4D-6531N |
D4N-6A31 |
|
D4D-1532N |
D4N-1A32 |
|
D4D-2532N |
D4N-2A32 |
|
D4D-3532N |
D4N-3A32 |
|
D4D-5532N |
D4N-5A32 |
|
D4D-6532N |
D4N-6A32 |
|
D4D-1562N |
D4N-1A62 |
|
D4D-2562N |
D4N-2A62 |
|
D4D-3562N |
D4N-3A62 |
|
D4D-5562N |
D4N-5A62 |
|
D4D-6562N |
D4N-6A62 |
|
D4D-1572N |
D4N-1A72 |
|
D4D-2572N |
D4N-2A72 |
|
D4D-3572N |
D4N-3A72 |
|
D4D-5572N |
D4N-5A72 |
|
D4D-6572N |
D4N-6A72 |
|
D4D-152HN |
D4N-1A2H |
|
D4D-252HN |
D4N-2A2H |
|
D4D-352HN |
D4N-3A2H |
|
D4D-15REN |
D4N-1ARE |
|
D4D-25REN |
D4N-2ARE |
|
D4D-35REN |
D4N-3ARE |
|
D4D-55REN |
D4N-5ARE |
|
D4D-65REN |
D4N-6ARE |
|
D4D-15LEN |
D4N-1ALE |
|
D4D-25LEN |
D4N-2ALE |
|
D4D-35LEN |
D4N-3ALE |
|
D4D-55LEN |
D4N-5ALE |
|
D4D-65LEN |
D4N-6ALE |
|
D4D-1521N |
D4N-1A2G * |
|
D4D-2521N |
D4N-2A2G * |
|
D4D-3521N |
D4N-3A2G * |
|
D4D-5521N |
D4N-5A2G * |
|
D4D-6521N |
D4N-6A2G * |
|
D4D-1527N |
D4N-1A2H * |
|
D4D-2527N |
D4N-2A2H * |
|
D4D-3527N |
D4N-3A2H * |
|
D4D-5527N |
D4N-5A2H * |
|
D4D-6527N |
D4N-6A2H * |
|
D4D-1A20N |
D4N-1B20 |
|
D4D-2A20N |
D4N-2B20 |
|
D4D-3A20N |
D4N-3B20 |
|
D4D-5A20N |
D4N-5B20 |
|
D4D-6A20N |
D4N-6B20 |
|
D4D-1A22N |
D4N-1B22 |
|
D4D-2A22N |
D4N-2B22 |
|
D4D-3A22N |
D4N-3B22 |
|
D4D-5A22N |
D4N-5B22 |
|
D4D-6A22N |
D4N-6B22 |
|
D4D-1A25N |
D4N-1B25 |
|
D4D-2A25N |
D4N-2B25 |
|
D4D-3A25N |
D4N-3B25 |
|
D4D-1A31N |
D4N-1B31 |
|
D4D-2A31N |
D4N-2B31 |
|
D4D-3A31N |
D4N-3B31 |
|
D4D-5A31N |
D4N-5B31 |
|
D4D-6A31N |
D4N-6B31 |
|
D4D-1A32N |
D4N-1B32 |
|
D4D-2A32N |
D4N-2B32 |
|
D4D-3A32N |
D4N-3B32 |
|
D4D-5A32N |
D4N-5B32 |
|
D4D-6A32N |
D4N-6B32 |
|
D4D-1A62N |
D4N-1B62 |
|
D4D-2A62N |
D4N-2B62 |
|
D4D-3A62N |
D4N-3B62 |
|
D4D-5A62N |
D4N-5B62 |
|
D4D-6A62N |
D4N-6B62 |
|
D4D-1A72N |
D4N-1B72 |
|
D4D-2A72N |
D4N-2B72 |
|
D4D-3A72N |
D4N-3B72 |
|
D4D-5A72N |
D4N-5B72 |
|
D4D-6A72N |
D4N-6B72 |
|
D4D-1A2HN |
D4N-1B2H |
|
D4D-2A2HN |
D4N-2B2H |
|
D4D-3A2HN |
D4N-3B2H |
|
D4D-1AREN |
D4N-1BRE |
|
D4D-2AREN |
D4N-2BRE |
|
D4D-3AREN |
D4N-3BRE |
|
D4D-5AREN |
D4N-5BRE |
|
D4D-6AREN |
D4N-6BRE |
|
D4D-1ALEN |
D4N-1BLE |
|
D4D-2ALEN |
D4N-2BLE |
|
D4D-3ALEN |
D4N-3BLE |
|
D4D-5ALEN |
D4N-5BLE |
|
D4D-6ALEN |
D4N-6BLE |
|
D4D-1A21N |
D4N-1B2G * |
|
D4D-2A21N |
D4N-2B2G * |
|
D4D-3A21N |
D4N-3B2G * |
|
D4D-5A21N |
D4N-5B2G * |
|
D4D-6A21N |
D4N-6B2G * |
|
D4D-1A27N |
D4N-1B2H * |
|
D4D-2A27N |
D4N-2B2H * |
|
D4D-3A27N |
D4N-3B2H * |
|
D4D-5A27N |
D4N-5B2H * |
|
D4D-6A27N |
D4N-6B2H * |
|
D4D-1A80N |
D4N-4B80 ** |
|
D4D-2A80N |
D4N-2B80 |
|
D4D-3A80N |
D4N-3B80 |
|
D4D-5A80N |
D4N-8B80 ** |
|
D4D-6A80N |
D4N-6B80 |
|
D4D-1A87N |
D4N-4B87 ** |
|
D4D-2A87N |
D4N-2B87 |
|
D4D-3A87N |
D4N-3B87 |
|
D4D-5A87N |
D4N-8B87 ** |
|
D4D-6A87N |
D4N-6B87 |
*是D4D系列的传动装置是非安全型。
而上表替代列出的D4N系列为安全型（Form Lock型）。请注意安装。
**是根据欧洲规格，推荐使用M螺栓。
为此，对于D4N系列没有PG13.5导管口规格的型号，推荐用M20导管口规格型号。
区别比较：
|
形式 |
停产型号 |
替代型号 |
|
项目 |
D4D-□N |
D4N-□ |
|
多接点回路 |
2回路 |
2回路或3回路 |
|
接点形式 |
一般负载用接点 |
一般/微小负载共用接点 |
|
最小使用负载 |
最小适用负载0.8W以上 |
最小适用负载5VDC/1mA |
|
保护等级 |
IP65 |
IP67 |
|
环境对应 |
铁螺丝+镀锌 |
铁螺丝+镀镍（六价无铬） |
|
外螺纹（外盖，头部，杠杆） |
外螺纹（外盖，头部，杠杆） |
|
|
端子螺丝 |
端子螺丝 |
|
|
钢材料+镀锌 |
SUS材料 |
|
|
杠杆 |
杠杆 |
主要规格特性比较：
|
形式 |
停产型号 |
替代型号 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
项目 |
D4D-□N |
D4N-□ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
安全标准 |
认证标准 |
EN60947-5-1、 IEC60947-5-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
GS-ET-15、 UL508、 CSA C22.2 No.14 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定认证 |
AC-15 2A/400VAC |
AC-15 3A/240VAC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
DC-13 0.27A/250VDC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
最小使用负载 |
0.8W以上 |
5VDC/1mA |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
保护等级（初期） |
IP65 |
IP67 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
动作特性 |
动作力 |
最大 4.90N |
最大 5.00N |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
回复力 |
最小 0.49N |
最小 0.50N |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
预行程 |
18～27° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
过行程 |
最小 40° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
总行程 |
70°（参考値） |
80°（参考値） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
强制断开 |
强制断开力 |
最小 19.61N |
最小 20.00N |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
强制断开预行程 |
最小 50° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
寿命 |
机械 |
1,500万次以上 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电气 |
15万次以上 |
50万次以上 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
操作速度 |
1～500mm/s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
操作频率 |
最大 30次/min |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
绝缘电阻 |
100MΩ以上 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定绝缘电压（Ui） |
400V |
300V |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
额定开放热电流（Ith） |
10A（Ith） |
10A（Ith） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
耐电压 |
同极端子间 |
4kV |
2.5kV |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
异极端子间 |
4kV |
4kV |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
各端子和非充电金属部间 |
4kV |
6kV |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
条件短路电流 |
100A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
污染度 （使用环境） |
污染度3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
防触电保护等级 |
ClassⅡ（双重绝缘） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
接触电阻 |
25mΩ以下 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
误动作振动 |
10～55Hz 0.75mm单振幅 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
误动作冲击 |
300m/s2以上 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用环境温度 |
-30～+70℃（不应结冰、结露） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用环境湿度 |
95%RH以下 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
※仅列出代表形式。
