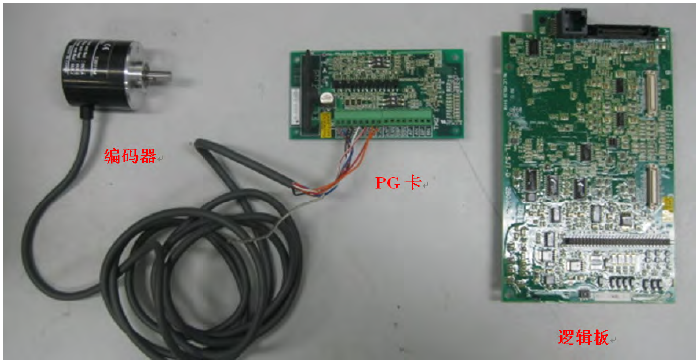

1. 故障现象：3G3RX 系列变频器安装PG 卡（3G3AX-PG）后上电，显示E60/70 报警。
2. 故障原因：E60/E70 为变频器安装PG 卡后，编码器与PG 之间断线、连接不良。
（1）编码器与PG 卡直接连接线断线。

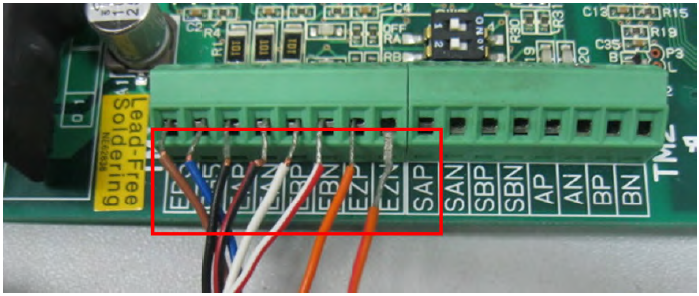

（2）编码器连接线未可靠连接至PG 卡上，如图所示：
（3）编码器故障，无法和PG 卡通讯。
（4）使用了无Z 相的编码器。
（5）现场强干扰源导致变频器内部控制板接口回路损坏，PG 卡无法和变频器数据交换。
3. 注意事项：
（1）切勿重物压于编码器电缆上，避免内部断线。
（2）连接编码器电缆时，确保可靠紧固螺丝。
（3）各信号线与大电流动力线分开布线，防止干扰引入。

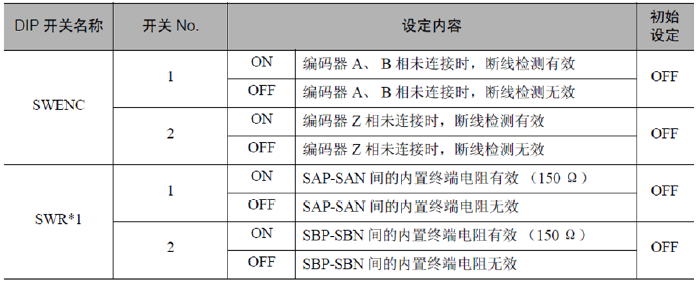

（4）使用无Z 相信号的编码器时，可以将PG 卡上的SWENC-2 置于OFF，使Z 相未连接时，断线检测无效。
