Q:3G3RX 系列变频器上电后显示E09.* 欠电压报警

A:

1. 故障现象:变频器上电后,立刻显示E09.* 报警(欠电压)。

2. 故障原因:变频器的输入电压下降可能导致控制回路不能正常工作。

(1)输入电源电压下降,使得直流母线PN 端电压低于欠电压报警门限,出现报警。

(2)直流端短路导致输入端整流模块损坏,使得AC-DC 转换出的直流电压低于欠电压报警门限,出现报警。

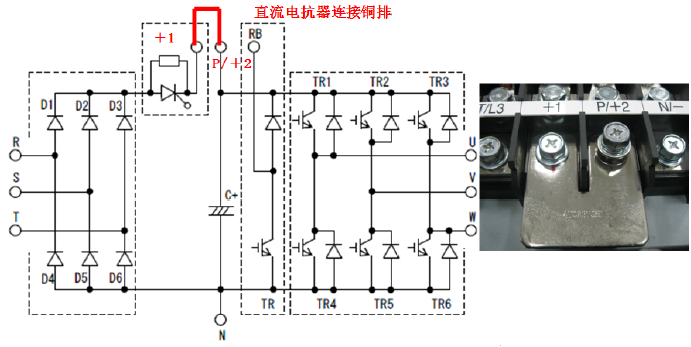

(3)端子台上直流电抗器连接铜排连接松动,如图所示,使得直流母线PN 端电压低于欠电压报警门限,出现报警。

(4)长期高温下使用,使得PN 端电解电容容量降低,负载较重时PN 端电压下降

3. 注意事项:

(1)确保输入电源电压在规定范围内,PN 间的直流电压约175V DC(200V 级)/345V DC (400V)时检出异常。

(2)注意现场产品防护,避免异常导电物质进入产品内部,导致内部线路短路。

(3)注意现场产品防护,避免液体或酸性气体腐蚀变频器内部线路基板。

(4)保证端子台所有接线点可靠连接。

(5)避免长时间在高温下使用变频器。
