1. 故障现象：变频器上电后，面板显示正常，但变频器无法启动运行。
2. 故障原因：
（1）启动方式设置错误。
（2）变频器控制板上SW1 开关置ON，安全功能生效，未配合端子一起使用，无法启动。
（3）硬件故障：主回路输入端电阻R 为限制输入电压向滤波器电解电容C 充电电流，如果此电阻损坏，则主回路无直流电压，无法启动。

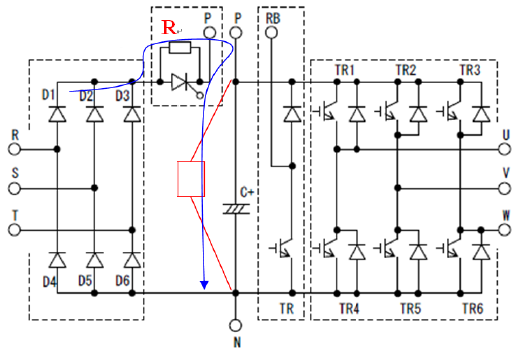

① 如果再生吸收电阻误接至P 端和N 端（正确接法为P 端和RB 端） ，则变频器上电时，电流由限流电阻－再生制动电阻－ N 端形成回路，充电电流很大，导致电阻R 烧毁。
② 由于主回路电解电容老化，造成输入回路充电电流过大，导致限流电阻烧毁。

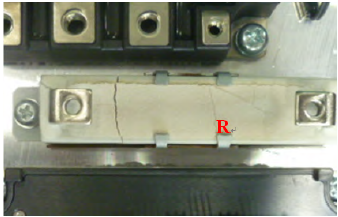

③ 由于现场使用时，频繁通电/ 断电操作，导致限流电阻加速老化，发热损坏，如图所示：
3. 注意事项
（1）可通过参数设置变频器启动方式。

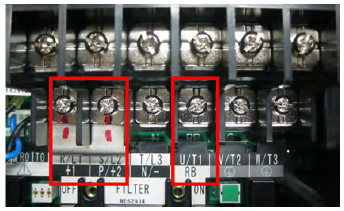

（2）连接再生吸收电阻时注意正确连接（P 端与RB 端），切勿直接连接至P 端和N 端。
（3）变频器运行的条件如下：
① 运行信号有效输入。
② PN 端电压在正常范围内。
③ 自由滑行功能无效。
（4）当控制板上安全功能开关打到ON 状态时，C003 和C004 被自动设置为77 和78，此时一定要配合端子一起使用才能正常启动变频器。
