1. 故障现象：变频器上电后面板无显示。
2. 故障原因：变频器内部用电元件短路造成开关电源保护，或显示面板与供电电源之间断路。
（1）面板无显示，且冷却风扇不转，内部开关电源不工作。

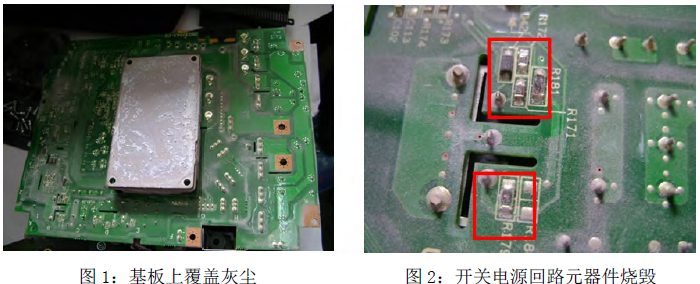

① 变频器内进入导电物质，使得基板绝缘性能下降，引起短路，造成开关电源回路元器件损坏，如图所示：
② 现场使用环境温差导致内部基板凝露，基板绝缘性能下降。
③ 现场使用环境温度过高，导致内部元器件过热烧毁。
（2）面板无显示，但冷却风扇旋转，显示面板操作器或是连接逻辑基板的水晶接头损坏。

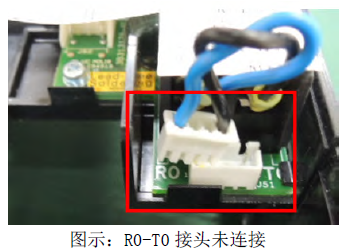

（3）控制回路电源与主回路电源并联短接线R0-T0 松动或是未插，如图所示：
3. 注意事项
（1）现场使用时做好变频器防护，避免导电物质进入产品内部，降低线路绝缘性能。
（2）确保良好的使用环境，避免产品内部短路，造成元器件加速老化或损坏。
（3）切勿自行拆解产品，导致连接器未正常连接。
