Q:串行通讯模块(CJ1W-SCU,CS1W-SCB,CP1W-CIF)RS232 口无法通讯

A:

1. 故障现象:模块上电后,通讯口无法与上位机通讯,通讯灯不闪(或闪烁不正常)。

2. 故障原因:

(1)设置错误:

     ① 与电脑连接时,CPU 单元中设置的通信协议与CX-Programmer 软件中设置的通信协议不匹配。

     ② 软件设置的通讯端口号与实际使用端口号不一致,如图所示,实际电脑中使用的通讯口为COM2,但CX-Programmer 网络设置中,通讯端口却误选为COM6。

(2)硬件损坏:通讯干扰、噪音干扰、静电等原因导致串口通讯芯片损坏。



(3)通讯电缆不匹配,一般由客户自制时内部针脚焊接不正确导致,建议购买OMRON正版通讯电缆。

3. 注意事项:

(1)CP1W-CIF01/11 正确的设置方法:

     ① 根据串口使用方式正确设置拨码开关。

     ② 通讯协议未知的情况下,可使用自动在线方式进行尝试连接。

     附:CP1H 系列CPU 的DIP4,5 号开关设置方法:



(2)CJ1W-SCU/CS1W-SCB 连接设置:

     ① CJ1W-SCU/CS1W-SCB 默认协议为SysmacWay 连接,所以用CX-Programmer 软件新建工程时,网络类型选择SysmacWay 使用方式。

     ② 通讯协议未知的情况下,可使用自动在线方式进行尝试连接。

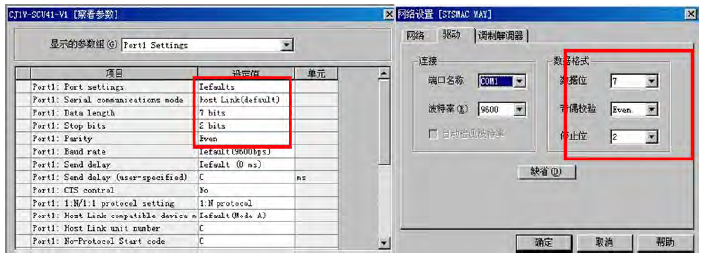

     ③ 用户需改变通讯参数时,可以在I/O 表中双击该单元更改通讯设置,与上位机协议保持一致,如图所示:



(3)软件通讯端口号与实际使用端口号保持一致。

(4)现场采取以下抗干扰措施:

     ① 通讯线与信号线使用屏蔽电缆,并可靠连接。

     ② 通讯线与信号线应与大电流动力电缆分开布线。

     ③ 通讯状态下勿插拔通讯电缆。

     ④ PLC 应与大功率或高频设备隔离安装。

     ⑤ AC220V 电源可在输入端加隔离变压器;DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
